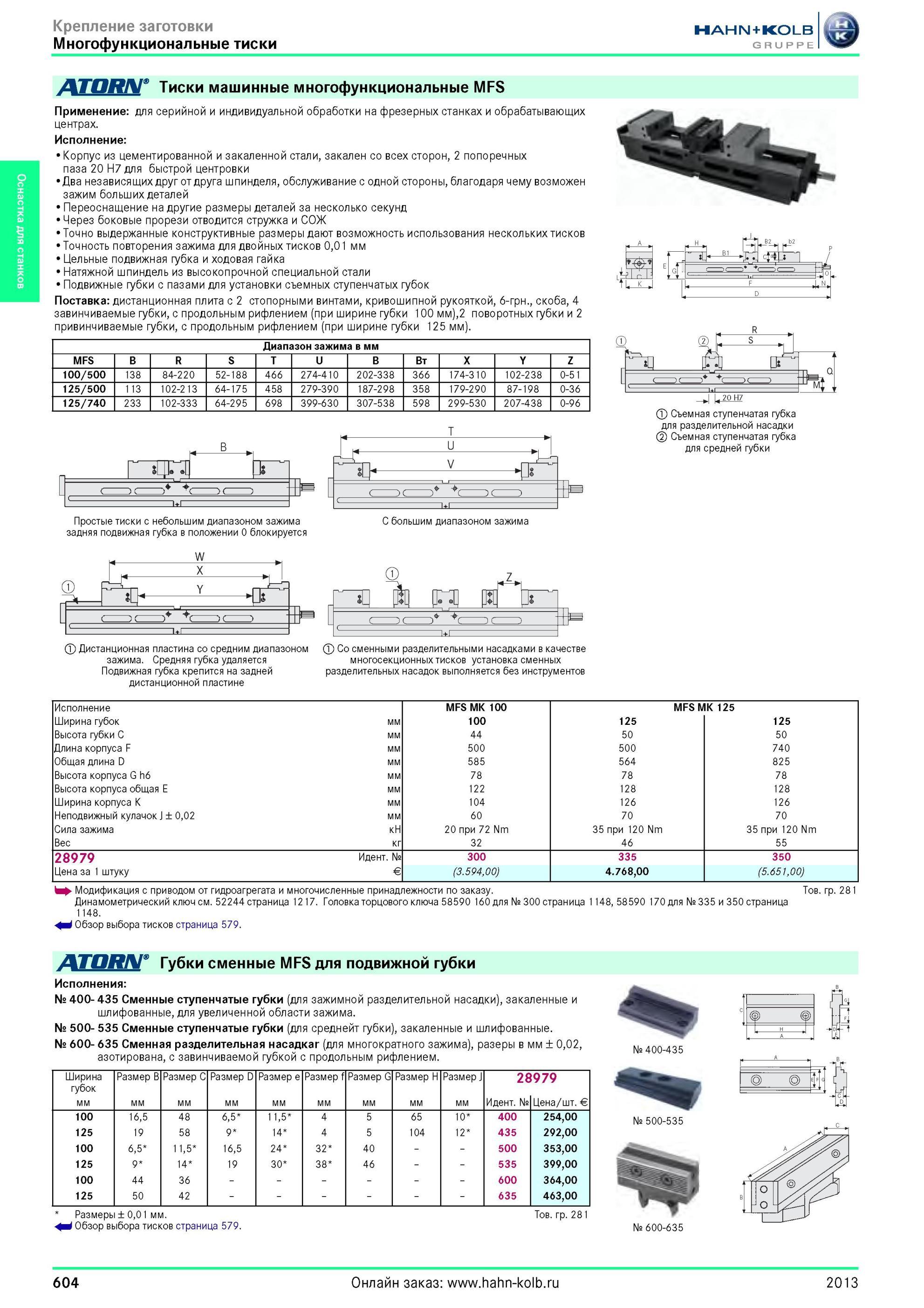

Тиски машинные многофункциональные MFS от Hahn Kolb Применение для серийной и индивидуальной обработки на фрезерных станках и обрабатывающих центрах. Исполнение Корпус из цементированной и закаленной стали, закален со всех сторон, 2 попоречных паза 20 H7 для быстрой центровки Два независящих друг от друга шпинделя, обслуживание с одной стороны, благодаря чему возможен зажим больших деталей Переоснащение на другие размеры деталей за несколько секунд Через боковые прорези отводится стружка и СОЖ Точно выдержанные конструктивные размеры дают возможность использования нескольких тисков Точность повторения зажима для двойных тисков 0,01 мм Цельные подвижная губка и ходовая гайка Натяжной шпиндель из высокопрочной специальной стали Подвижные губки с пазами для установки съемных ступенчатых губок Поставка дистанционная плита с 2 стопорными винтами, кривошипной рукояткой, 6-грн., скоба, 4 завинчиваемые губки, с продольным рифлением (при ширине губки 100 мм),2 поворотных губки и 2 привинчиваемые губки, с продольным рифлением (при ширине губки 125 мм). Диапазон зажима в мм MFS B R S T U В Вт X Y Z 100/500 138 84-220 52-188 466 274-410 202-338 366 174-310 102-238 0-51 125/500 113 102-213 64-175 458 279-390 187-298 358 179-290 87-198 0-36 125/740 233 102-333 64-295 698 399-630 307-538 598 299-530 207-438 0-96 Простые тиски с небольшим диапазоном зажима задняя подвижная губка в положении 0 блокируется 1 Съемная ступенчатая губка для разделительной насадки 2 Съемная ступенчатая губка для средней губки W 1 Дистанционная пластина со средним диапазоном зажима. Средняя губка удаляется Подвижная губка крепится на задней дистанционной пластине 1 Со сменными разделительными насадками в качестве многосекционных тисков установка сменных разделительных насадок выполняется без инструментов R B Исполнение MFS MK 100 MFS MK 125 Ширина губок мм 100 125 125 Высота губки C мм 44 50 50 Длина корпуса F мм 500 500 740 Общая длина D мм 585 564 825 Высота корпуса G h6 мм 78 78 78 Высота корпуса общая E мм 122 128 128 Ширина корпуса K мм 104 126 126 Неподвижный кулачок J ± 0,02 мм 60 70 70 Сила зажима кН 20 при 72 Nm 35 при 120 Nm 35 при 120 Nm Вес кг 32 46 55 28979 Идентификационный номер № 300 335 350 Цена за 1 штуку Евро € (3.594,00) 4.768,00 (5.651,00) Модификация с приводом от гидроагрегата и многочисленные принадлежности по заказу. Товарная группа 281 Динамометрический ключ см. 52244 страница 1217. Головка торцового ключа 58590 160 для № 300 страница 1148, 58590 170 для № 335 и 350 страница 1148. i Обзор выбора тисков страница 579. ATORIMx Губки сменные MFS для подвижной губки Исполнения № 400- 435 Сменные ступенчатые губки (для зажимной разделительной насадки), закаленные и шлифованные, для увеличенной области зажима. № 500- 535 Сменные ступенчатые губки (для среднейт губки), закаленные и шлифованные. № 600- 635 Сменная разделительная насадкаг (для многократного зажима), разеры в мм ± 0,02, азотирована, с завинчиваемой губкой с продольным рифлением. Ширина губок Размер B Размер C Размер D Размер e Размер f Размер G Размер H Размер J 28979 мм Идентификационный номер № Цена / шт. Евро € 100 16,5 48 6,5 11,5 4 5 65 10 400 254,00 125 19 58 9 14 4 5 104 12 435 292,00 100 6,5 11,5 16,5 24 32 40 500 353,00 125 9 14 19 30 38 46 535 399,00 100 44 36 600 364,00 125 50 42 635 463,00 Размеры ± 0,01 мм. i Обзор выбора тисков страница 579. Товарная группа 281 № 500-535 № 600-635 B ft 604 2013 C большим диапазоном зажима
