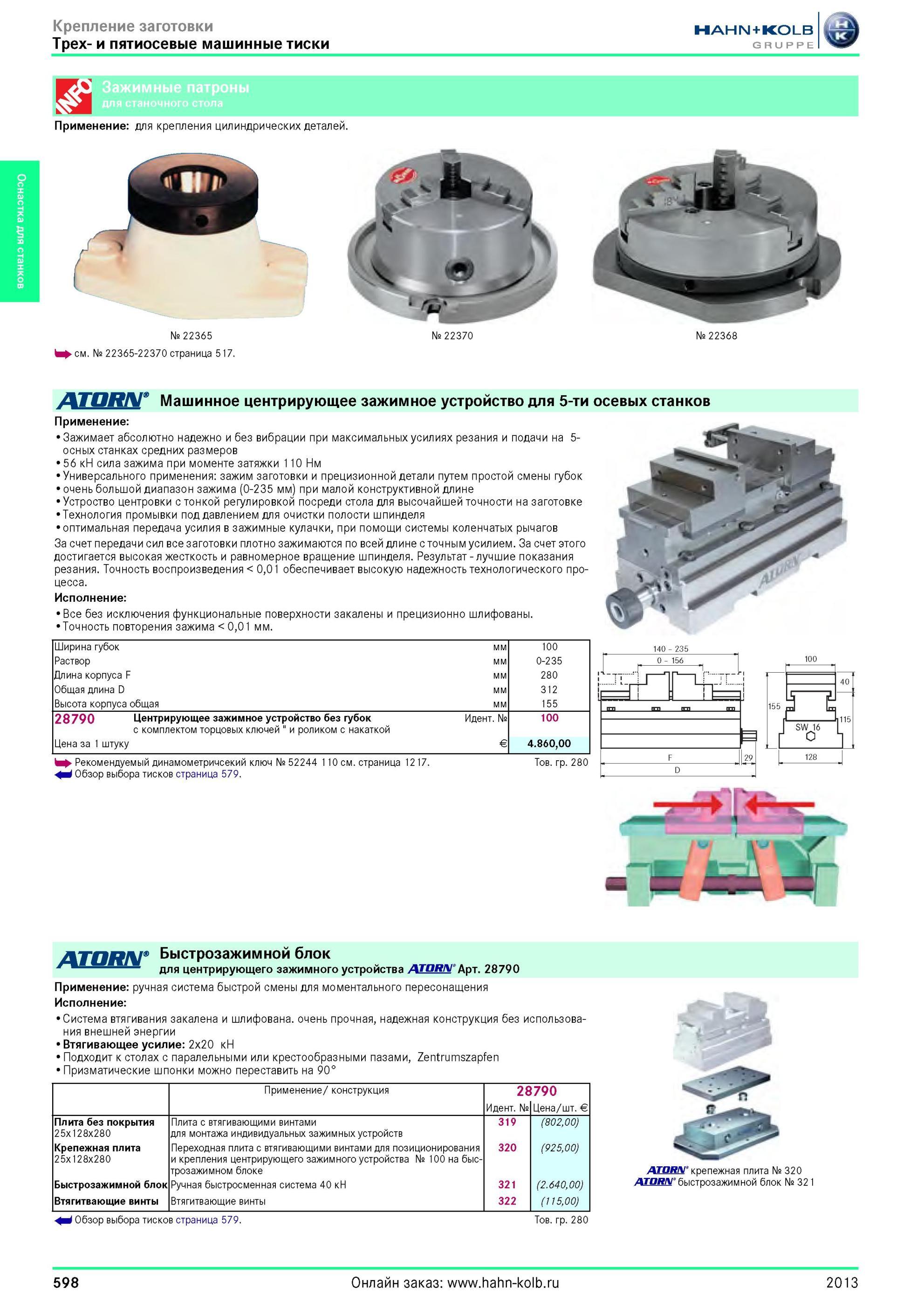

Трех- и пятиосевые машинные тиски от Hahn Kolb Применение для крепления цилиндрических деталей № 22365 № 22370 № 22368 см № 22365-22370 страница 517 М

Трех- и пятиосевые машинные тиски от Hahn Kolb Применение для крепления цилиндрических деталей. № 22365 № 22370 № 22368 см. № 22365-22370 страница 517. Машинное центрирующее зажимное устройство для 5-ти осевых станков Применение Зажимает абсолютно надежно и без вибрации при максимальных усилиях резания и подачи на 5осных станках средних размеров 56 кН сила зажима при моменте затяжки 110 Нм Универсального применения зажим заготовки и прецизионной детали путем простой смены губок очень большой диапазон зажима (0-235 мм) при малой конструктивной длине Устроство центровки с тонкой регулировкой посреди стола для высочайшей точности на заготовке Технология промывки под давлением для очистки полости шпинделя оптимальная передача усилия в зажимные кулачки, при помощи системы коленчатых рычагов За счет передачи сил все заготовки плотно зажимаются по всей длине с точным усилием. За счет этого достигается высокая жесткость и равномерное вращение шпинделя. Результат лучшие показания резания. Точность воспроизведения 0,01 обеспечивает высокую надежность технологического процесса. Исполнение Все без исключения функциональные поверхности закалены и прецизионно шлифованы. Точность повторения зажима 0,01 мм. Ширина губок мм 100 Раствор мм 0-235 Длина корпуса F мм 280 Общая длина D мм 312 Высота корпуса общая мм 155 28790 Центрирующее зажимное устройство без губок с комплектом торцовых ключей и роликом с накаткой Идентификационный номер № 100 Цена за 1 штуку E 4.860,00 h Рекомендуемый динамометричсекий ключ № 52244 i Обзор выбора тисков страница 579. 10 см. страница 1217. Товарная группа 280 40 155 115 SW 16 О Быстрозажимной блок для центрирующего зажимного устройства АТОЯЛ1 Арт. 28790 Применение ручная система быстрой смены для моментального пересонащения Исполнение Система втягивания закалена и шлифована. очень прочная, надежная конструкция без использования внешней энергии Втягивающее усилие 2x20 кН Подходит к столах с паралельными или крестообразными пазами, Zentrumszapfen Призматические шпонки можно переставить на 90° Применение/ конструкция 28790 Идентификационный номер № Цена / шт. E Плита без покрытия 25x128x280 Плита с втягивающими винтами для монтажа индивидуальных зажимных устройств 319 (802,00) Крепежная плита 25x128x280 Переходная плита с втягивающими винтами для позиционирования и крепления центрирующего зажимного устройства № 100 на быстрозажимном блоке 320 (925,00) Быстрозажимной блок Ручная быстросменная система 40 кН 321 (2.640,00) Втягитвающие винты Втягитвающие винты 322 (115,00) ATORN крепежная плита № 320 быстрозажимной блок № 321 i Обзор выбора тисков страница 579. Товарная группа 280 598 2013 Оснастка для станков Крепление заготовки
