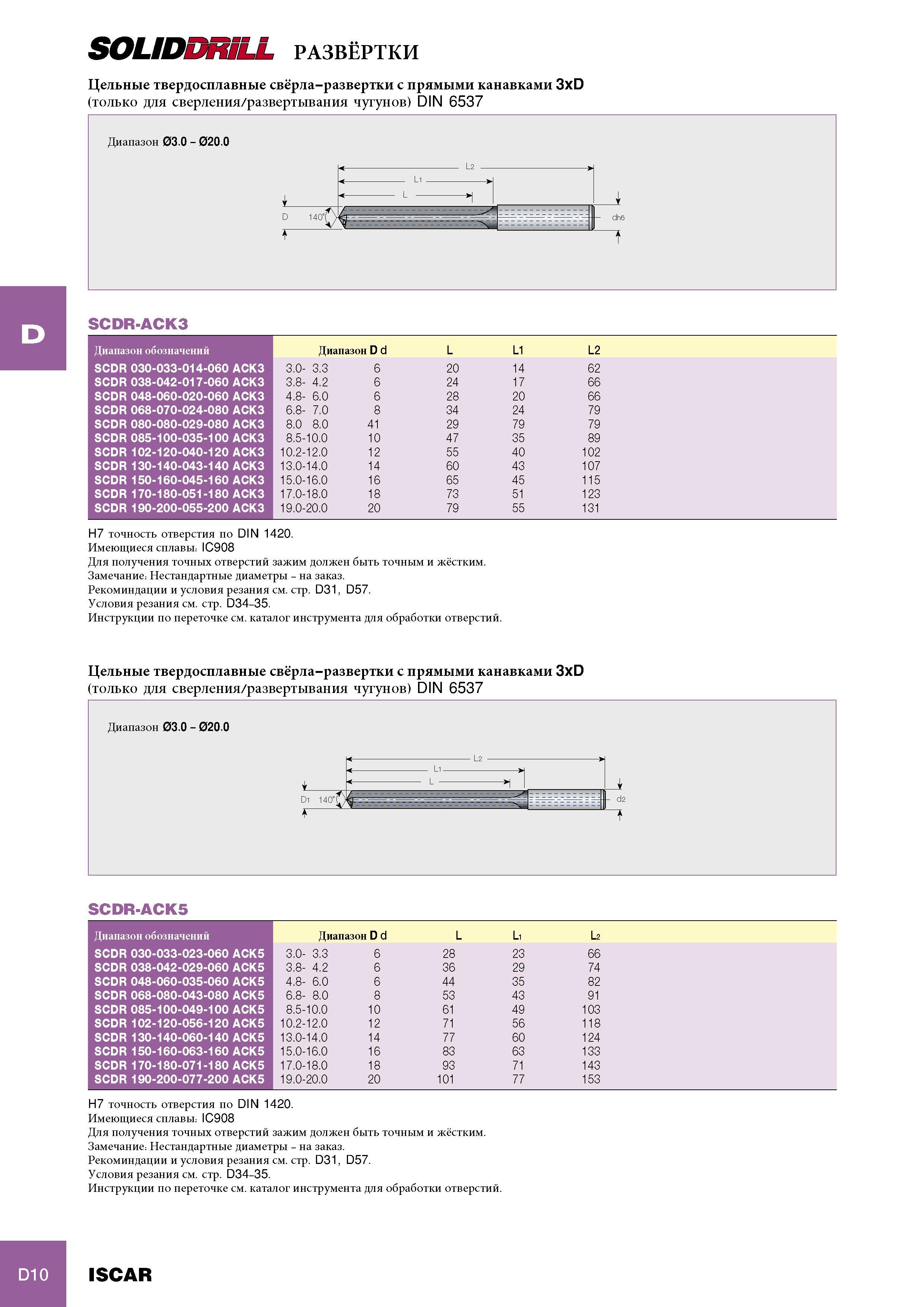

864 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.D10 |
|||||
Цельные твердосплавные свёрла-развертки Iscar с прямыми канавками 3xD (только для сверления развертывания чугунов) DIN 6537 Диапазон 03 0 - 020 0 L2 и 1 \ SCЦельные твердосплавные свёрла-развертки Iscar с прямыми канавками 3xD (только для сверления развертывания чугунов) DIN 6537 Диапазон 03.0 - 020.0 L2 и 1 \ SCDR-ACK3 Диапазон обозначений Диапазон D d L L1 L2 SCDR 030-033-014-060 ACK3 3.0- 3.3 6 20 14 62 SCDR 038-042-017-060 ACK3 3.8- 4.2 6 24 17 66 SCDR 048-060-020-060 ACK3 4.8- 6.0 6 28 20 66 SCDR 068-070-024-080 ACK3 6.8- 7.0 8 34 24 79 SCDR 080-080-029-080 ACK3 8.0 8.0 41 29 79 79 SCDR 085-100-035-100 ACK3 8.5-10.0 10 47 35 89 SCDR 102-120-040-120 ACK3 10.2-12.0 12 55 40 102 SCDR 130-140-043-140 ACK3 13.0-14.0 14 60 43 107 SCDR 150-160-045-160 ACK3 15.0-16.0 16 65 45 115 SCDR 170-180-051-180 ACK3 17.0-18.0 18 73 51 123 SCDR 190-200-055-200 ACK3 19.0-20.0 20 79 55 131 H7 точность отверстия по DIN 1420. Имеющиеся сплавы IC908 Для получения точных отверстий зажим должен быть точным и жёстким. Замечание Нестандартные диаметры - на заказ. Рекоминдации и условия резания см. стр. D31, D57. Условия резания см. стр. D34-35. Инструкции по переточке см. каталог инструмента для обработки отверстий. Цельные твердосплавные свёрла-развертки с прямыми канавками 3xD (только для сверления/развертывания чугунов) DIN 6537 Диапазон 03.0 - 020.0 S SCDR-ACK5 Диапазон обозначений Диапазон D d L Li L2 SCDR 030-033-023-060 ACK5 3.0- 3.3 6 28 23 66 SCDR 038-042-029-060 ACK5 3.8- 4.2 6 36 29 74 SCDR 048-060-035-060 ACK5 4.8- 6.0 6 44 35 82 SCDR 068-080-043-080 ACK5 6.8- 8.0 8 53 43 91 SCDR 085-100-049-100 ACK5 8.5-10.0 10 61 49 103 SCDR 102-120-056-120 ACK5 10.2-12.0 12 71 56 118 SCDR 130-140-060-140 ACK5 13.0-14.0 14 77 60 124 SCDR 150-160-063-160 ACK5 15.0-16.0 16 83 63 133 SCDR 170-180-071-180 ACK5 17.0-18.0 18 93 71 143 SCDR 190-200-077-200 ACK5 19.0-20.0 20 101 77 153 H7 точность отверстия по DIN 1420. Имеющиеся сплавы IC908 Для получения точных отверстий зажим должен быть точным и жёстким. Замечание Нестандартные диаметры - на заказ. Рекоминдации и условия резания см. стр. D31, D57. Условия резания см. стр. D34-35. Инструкции по переточке см. каталог инструмента для обработки отверстий. ISCAR |
|||||
