ISCAR | Каталог ISCAR 2005 Металлорежущий инструмент и оснастка (Всего 1166 стр.) |
|||||
|

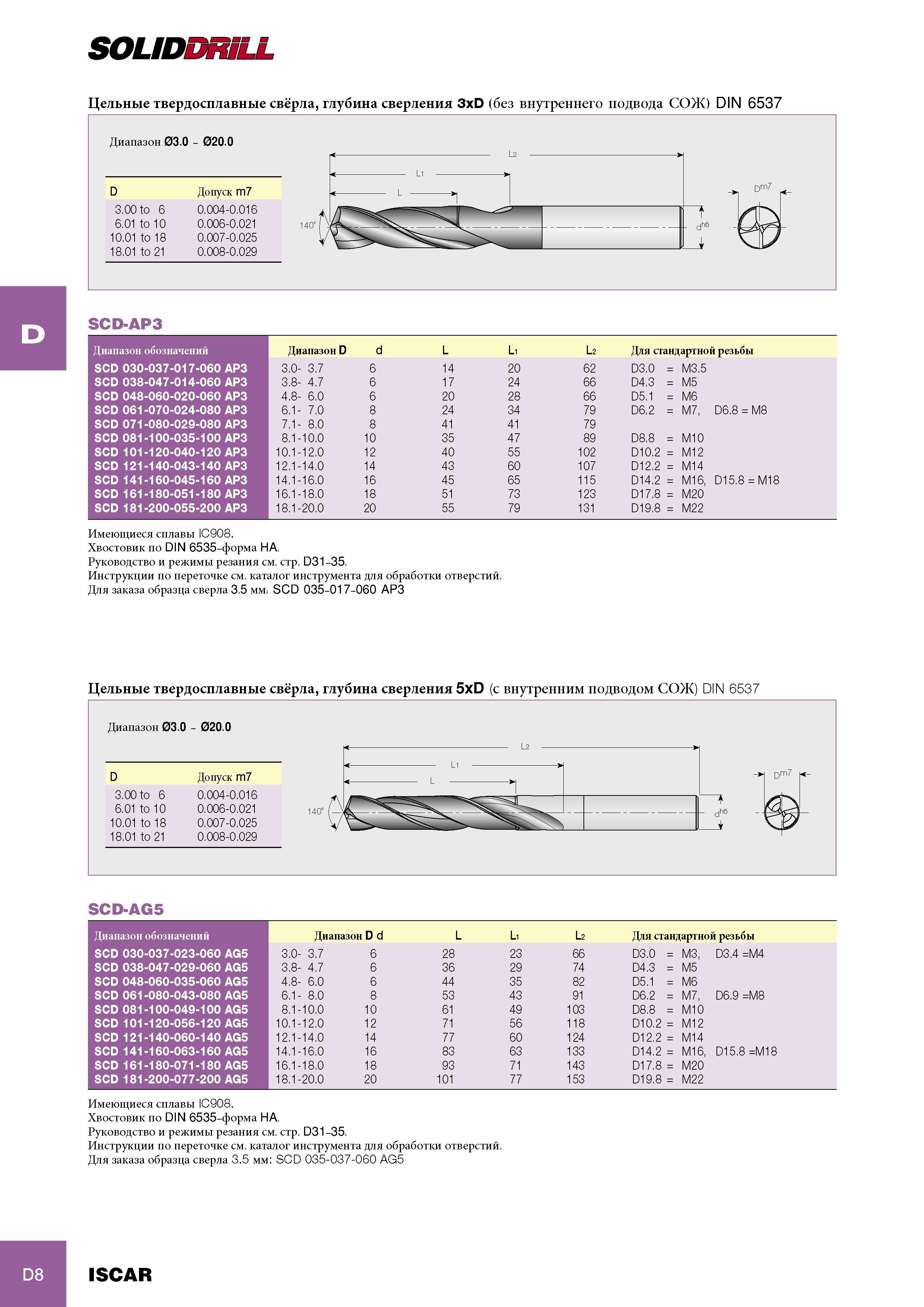

862 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.D8 |
|||||
Цельные твердосплавные свёрла Iscar SOLIDDRiLL Глубина сверления 3xD (без внутреннего подвода СОЖ) DIN 6537 SCD-AP3 Диапазон обозначений Диапазон D d L Li L2Цельные твердосплавные свёрла Iscar SOLIDDRiLL Глубина сверления 3xD (без внутреннего подвода СОЖ) DIN 6537 SCD-AP3 Диапазон обозначений Диапазон D d L Li L2 Для стандартной резьбы SCD 030-037-017-060 AP3 3.0- 3.7 6 14 20 62 D3.0 = M3.5 SCD 038-047-014-060 AP3 3.8- 4.7 6 17 24 66 D4.3 = M5 SCD 048-060-020-060 AP3 4.8- 6.0 6 20 28 66 D5.1 = M6 SCD 061-070-024-080 AP3 6.1- 7.0 8 24 34 79 D6.2 = M7, D6.8 = M8 SCD 071-080-029-080 AP3 7.1- 8.0 8 41 41 79 SCD 081-100-035-100 AP3 8.1-10.0 10 35 47 89 D8.8 = M10 SCD 101-120-040-120 AP3 10.1-12.0 12 40 55 102 D10.2 = M12 SCD 121-140-043-140 AP3 12.1-14.0 14 43 60 107 D12.2 = M14 SCD 141-160-045-160 AP3 14.1-16.0 16 45 65 115 D14.2 = M16, D15.8 = M18 SCD 161-180-051-180 AP3 16.1-18.0 18 51 73 123 D17.8 = M20 SCD 181-200-055-200 AP3 18.1-20.0 20 55 79 131 D19.8 = M22 Имеющиеся сплавы IC908. Хвостовик по DIN 6535-форма HA. Руководство и режимы резания см. стр. D31-35. Инструкции по переточке см. каталог инструмента для обработки отверстий. Для заказа образца сверла 3.5 мм; SCD 035-017-060 AP3 Цельные твердосплавные свёрла, глубина сверления 5xD (с внутренним подводом СОЖ) DIN 6537 Диапазон 03.0 - 020.0 D 3.00 to 6 6.01 to 10 10.01 to 18 18.01 to 21 Допуск m7 0.004-0.016 0.006-0.021 0.007-0.025 0.008-0.029 SCD-AG5 Диапазон обозначений Диапазон D d L Li L2 Для стандартной резьбы SCD 030-037-023-060 AG5 3.0- 3.7 6 28 23 66 D3.0 = M3, D3.4 =M4 SCD 038-047-029-060 AG5 3.8- 4.7 6 36 29 74 D4.3 = M5 SCD 048-060-035-060 AG5 4.8- 6.0 6 44 35 82 D5.1 = M6 SCD 061-080-043-080 AG5 6.1- 8.0 8 53 43 91 D6.2 = M7, D6.9 =M8 SCD 081-100-049-100 AG5 8.1-10.0 10 61 49 103 D8.8 = M10 SCD 101-120-056-120 AG5 10.1-12.0 12 71 56 118 D10.2 = M12 SCD 121-140-060-140 AG5 12.1-14.0 14 77 60 124 D12.2 = M14 SCD 141-160-063-160 AG5 14.1-16.0 16 83 63 133 D14.2 = M16, D15.8 =M18 SCD 161-180-071-180 AG5 16.1-18.0 18 93 71 143 D17.8 = M20 SCD 181-200-077-200 AG5 18.1-20.0 20 101 77 153 D19.8 = M22 Имеющиеся сплавы IC908. Хвостовик по DIN 6535-форма HA. Руководство и режимы резания см. стр. D31-35. Инструкции по переточке см. каталог инструмента для обработки отверстий. Для заказа образца сверла 3.5 мм SCD 035-037-060 AG5 D8 ISCAR |
|||||
