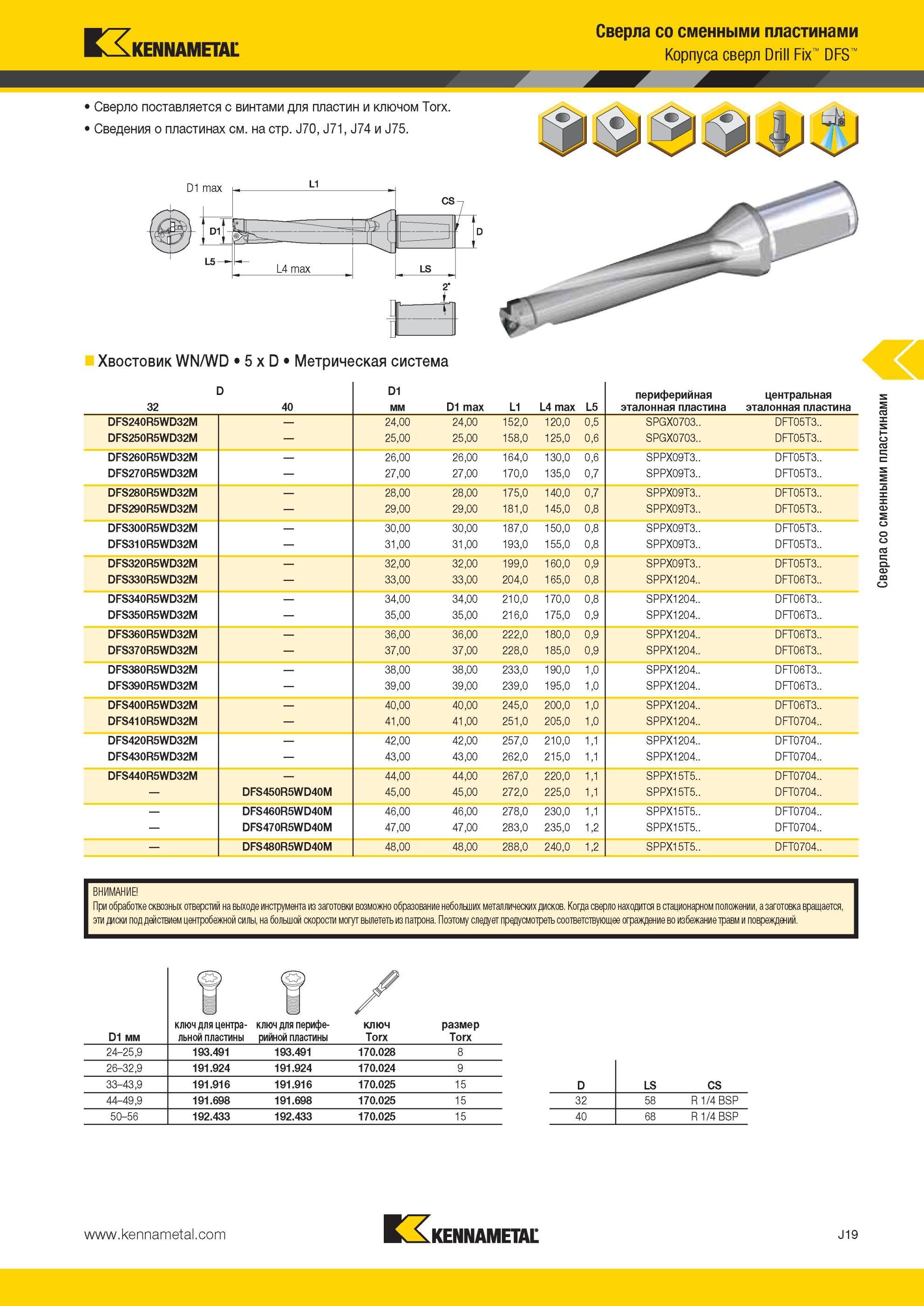

Сверло Kennametal поставляется с винтами для пластин и ключом Torx Сведения о пластинах Сверла со сменными пластинами Корпуса сверл Drill Fix DFS I Хвостовик WN/WD 5 x D Метрическая система D 32 40 D1 мм D1 max L1 L4 max L5 периферийная эталонная пластина центральная эталонная пластина DFS240R5WD32M 24,00 24,00 152,0 120,0 0,5 SPGX0703.. DFT05T3.. DFS250R5WD32M 25,00 25,00 158,0 125,0 0,6 SPGX0703.. DFT05T3.. DFS260R5WD32M 26,00 26,00 164,0 130,0 0,6 SPPX09T3.. DFT05T3.. DFS270R5WD32M 27,00 27,00 170,0 135,0 0,7 SPPX09T3.. DFT05T3.. DFS280R5WD32M 28,00 28,00 175,0 140,0 0,7 SPPX09T3.. DFT05T3.. DFS290R5WD32M 29,00 29,00 181,0 145,0 0,8 SPPX09T3.. DFT05T3.. DFS300R5WD32M 30,00 30,00 187,0 150,0 0,8 SPPX09T3.. DFT05T3.. DFS310R5WD32M 31,00 31,00 193,0 155,0 0,8 SPPX09T3.. DFT05T3.. DFS320R5WD32M 32,00 32,00 199,0 160,0 0,9 SPPX09T3.. DFT05T3.. DFS330R5WD32M 33,00 33,00 204,0 165,0 0,8 SPPX1204.. DFT06T3.. DFS340R5WD32M 34,00 34,00 210,0 170,0 0,8 SPPX1204.. DFT06T3.. DFS350R5WD32M 35,00 35,00 216,0 175,0 0,9 SPPX1204.. DFT06T3.. DFS360R5WD32M 36,00 36,00 222,0 180,0 0,9 SPPX1204.. DFT06T3.. DFS370R5WD32M 37,00 37,00 228,0 185,0 0,9 SPPX1204.. DFT06T3.. DFS380R5WD32M 38,00 38,00 233,0 190,0 1,0 SPPX1204.. DFT06T3.. DFS390R5WD32M 39,00 39,00 239,0 195,0 1,0 SPPX1204.. DFT06T3.. DFS400R5WD32M 40,00 40,00 245,0 200,0 1,0 SPPX1204.. DFT06T3.. DFS410R5WD32M 41,00 41,00 251,0 205,0 1,0 SPPX1204.. DFT0704.. DFS420R5WD32M 42,00 42,00 257,0 210,0 SPPX1204.. DFT0704.. DFS430R5WD32M 43,00 43,00 262,0 215,0 SPPX1204.. DFT0704.. DFS440R5WD32M 44,00 44,00 267,0 220,0 SPPX15T5.. DFT0704.. DFS450R5WD40M 45,00 45,00 272,0 225,0 SPPX15T5.. DFT0704.. DFS460R5WD40M 46,00 46,00 278,0 230,0 SPPX15T5.. DFT0704.. DFS470R5WD40M 47,00 47,00 283,0 235,0 1,2 SPPX15T5.. DFT0704.. DFS480R5WD40M 48,00 48,00 288,0 240,0 1,2 SPPX15T5.. DFT0704.. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D1 мм ключ для центральной пластины ключ для периферийной пластины ключ Torx размер Torx 24-25,9 193.491 193.491 170.028 8 26-32,9 191.924 191.924 170.024 9 33-43,9 191.916 191.916 170.025 15 D LS CS 44-49,9 191.698 191.698 170.025 15 32 58 R 1/4 BSP 50-56 192.433 192.433 170.025 15 40 68 R 1/4 BSP J19 Сверла со сменными пластинами
