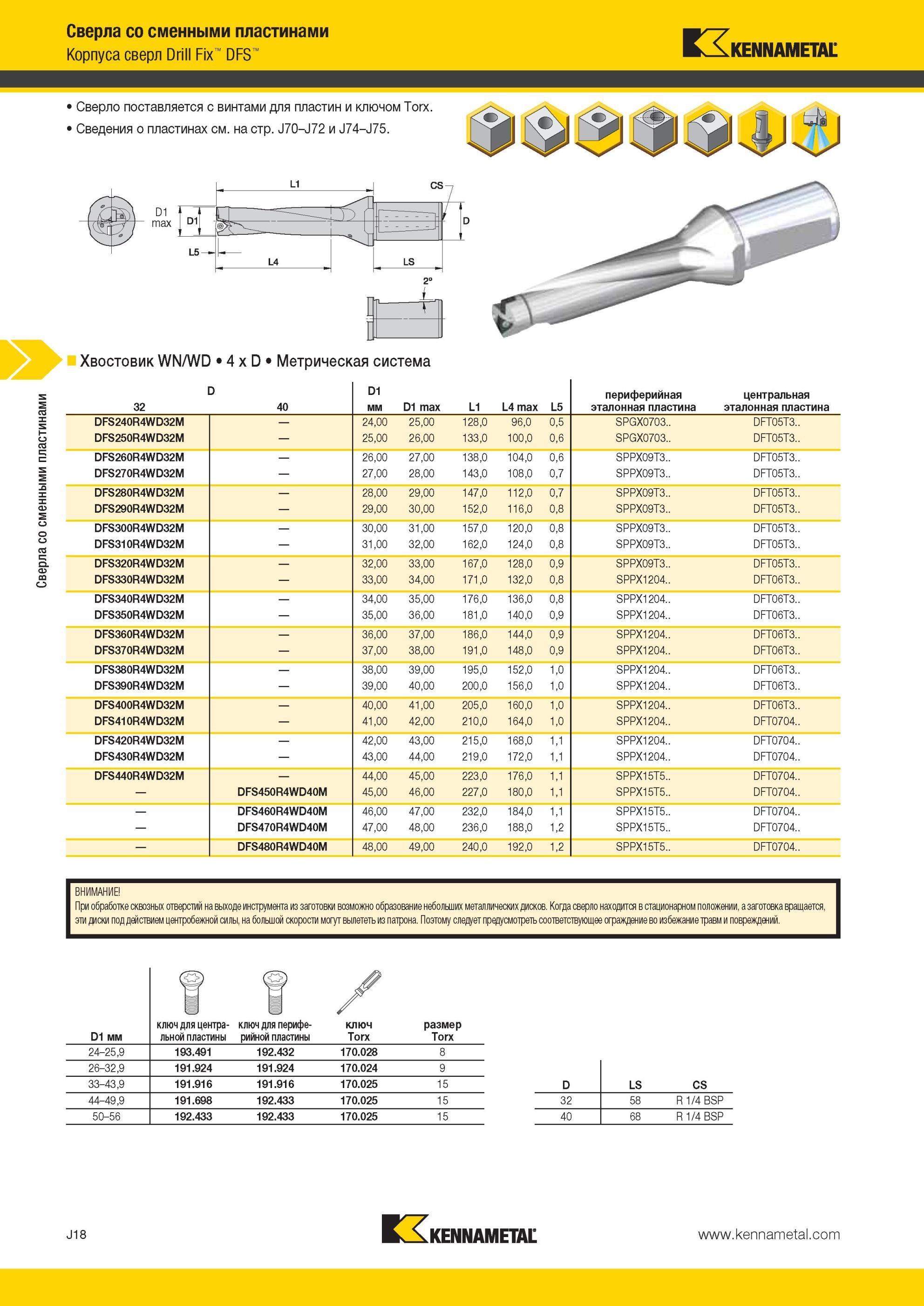

Drill Fix DFS Сверло поставляется с винтами для пластин и ключом Torx Сведения о пластинах Kennametal см на стр J70-J72 и J74-J75 i r Хвостовик WN/WD

Drill Fix DFS Сверло поставляется с винтами для пластин и ключом Torx Сведения о пластинах Kennametal см. на стр. J70-J72 и J74-J75. i r Хвостовик WN/WD 4 x D Метрическая система 32 D 40 D1 мм D1 max L1 L4 max L5 периферийная эталонная пластина центральная эталонная пластина DFS240R4WD32M 24,00 25,00 128,0 96,0 0,5 SPGX0703.. DFT05T3.. DFS250R4WD32M 25,00 26,00 133,0 100,0 0,6 SPGX0703.. DFT05T3.. DFS260R4WD32M 26,00 27,00 138,0 104,0 0,6 SPPX09T3.. DFT05T3.. DFS270R4WD32M 27,00 28,00 143,0 108,0 0,7 SPPX09T3.. DFT05T3.. DFS280R4WD32M 28,00 29,00 147,0 112,0 0,7 SPPX09T3.. DFT05T3.. DFS290R4WD32M 29,00 30,00 152,0 116,0 0,8 SPPX09T3.. DFT05T3.. DFS300R4WD32M 30,00 31,00 157,0 120,0 0,8 SPPX09T3.. DFT05T3.. DFS310R4WD32M 31,00 32,00 162,0 124,0 0,8 SPPX09T3.. DFT05T3.. DFS320R4WD32M 32,00 33,00 167,0 128,0 0,9 SPPX09T3.. DFT05T3.. DFS330R4WD32M 33,00 34,00 171,0 132,0 0,8 SPPX1204.. DFT06T3.. DFS340R4WD32M 34,00 35,00 176,0 136,0 0,8 SPPX1204.. DFT06T3.. DFS350R4WD32M 35,00 36,00 181,0 140,0 0,9 SPPX1204.. DFT06T3.. DFS360R4WD32M 36,00 37,00 186,0 144,0 0,9 SPPX1204.. DFT06T3.. DFS370R4WD32M 37,00 38,00 191,0 148,0 0,9 SPPX1204.. DFT06T3.. DFS380R4WD32M 38,00 39,00 195,0 152,0 1,0 SPPX1204.. DFT06T3.. DFS390R4WD32M 39,00 40,00 200,0 156,0 1,0 SPPX1204.. DFT06T3.. DFS400R4WD32M 40,00 41,00 205,0 160,0 1,0 SPPX1204.. DFT06T3.. DFS410R4WD32M 41,00 42,00 210,0 164,0 1,0 SPPX1204.. DFT0704.. DFS420R4WD32M 42,00 43,00 215,0 168,0 SPPX1204.. DFT0704.. DFS430R4WD32M 43,00 44,00 219,0 172,0 SPPX1204.. DFT0704.. DFS440R4WD32M 44,00 45,00 223,0 176,0 SPPX15T5.. DFT0704.. DFS450R4WD40M 45,00 46,00 227,0 180,0 SPPX15T5.. DFT0704.. DFS460R4WD40M 46,00 47,00 232,0 184,0 SPPX15T5.. DFT0704.. DFS470R4WD40M 47,00 48,00 236,0 188,0 1,2 SPPX15T5.. DFT0704.. DFS480R4WD40M 48,00 49,00 240,0 192,0 1,2 SPPX15T5.. DFT0704.. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D1 мм ключ для центральной пластины ключ для периферийной пластины ключ Torx размер Torx 24-25,9 193.491 192.432 170.028 8 26-32,9 191.924 191.924 170.024 9 33-43,9 191.916 191.916 170.025 15 D LS CS 44-49,9 191.698 192.433 170.025 15 32 58 R 1/4 BSP 50-56 192.433 192.433 170.025 15 40 68 R 1/4 BSP J18 Сверла со сменными пластинами Корпуса сверл
