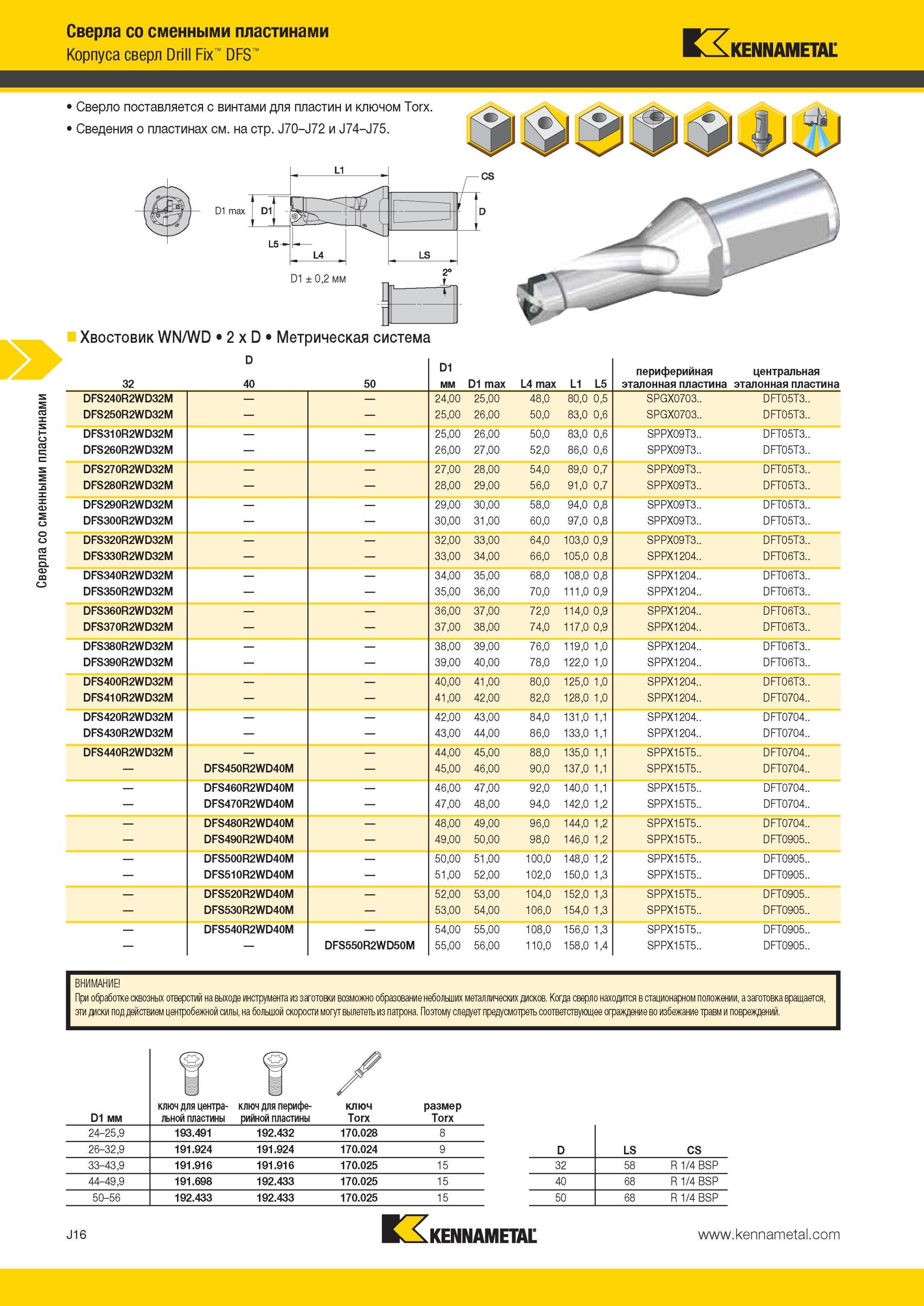

Сверла Kennametal со сменными пластинами Drill Fix DFS Сверло поставляется с винтами для пластин и ключом Torx Сведения о пластинах см. на стр. J70J72 и J74J75. L1 ur vfJ t I L5 - L4 LS D1 ± 0,2 мм Хвостовик WN/WD 2 x D Метрическая система 32 D 40 50 D1 мм D1 max L4 max L1 L5 периферийная эталонная пластина центральная эталонная пластина DFS240R2WD32M 24,00 25,00 48,0 80,0 0,5 SPGX0703.. DFT05T3.. DFS250R2WD32M 25,00 26,00 50,0 83,0 0,6 SPGX0703.. DFT05T3.. DFS310R2WD32M 25,00 26,00 50,0 83,0 0,6 SPPX09T3.. DFT05T3.. DFS260R2WD32M 26,00 27,00 52,0 86,0 0,6 SPPX09T3.. DFT05T3.. DFS270R2WD32M 27,00 28,00 54,0 89,0 0,7 SPPX09T3.. DFT05T3.. DFS280R2WD32M 28,00 29,00 56,0 91,0 0,7 SPPX09T3.. DFT05T3.. DFS290R2WD32M 29,00 30,00 58,0 94,0 0,8 SPPX09T3.. DFT05T3.. DFS300R2WD32M 30,00 31,00 60,0 97,0 0,8 SPPX09T3.. DFT05T3.. DFS320R2WD32M 32,00 33,00 64,0 103,0 0,9 SPPX09T3.. DFT05T3.. DFS330R2WD32M 33,00 34,00 66,0 105,0 0,8 SPPX1204.. DFT06T3.. DFS340R2WD32M 34,00 35,00 68,0 108,0 0,8 SPPX1204.. DFT06T3.. DFS350R2WD32M 35,00 36,00 70,0 111,0 0,9 SPPX1204.. DFT06T3.. DFS360R2WD32M 36,00 37,00 72,0 114,0 0,9 SPPX1204.. DFT06T3.. DFS370R2WD32M 37,00 38,00 74,0 117,0 0,9 SPPX1204.. DFT06T3.. DFS380R2WD32M 38,00 39,00 76,0 119,0 1,0 SPPX1204.. DFT06T3.. DFS390R2WD32M 39,00 40,00 78,0 122,0 1,0 SPPX1204.. DFT06T3.. DFS400R2WD32M 40,00 41,00 80,0 125,0 1,0 SPPX1204.. DFT06T3.. DFS410R2WD32M 41,00 42,00 82,0 128,0 1,0 SPPX1204.. DFT0704.. DFS420R2WD32M 42,00 43,00 84,0 131,0 1,1 SPPX1204.. DFT0704.. DFS430R2WD32M 43,00 44,00 86,0 133,0 1,1 SPPX1204.. DFT0704.. DFS440R2WD32M 44,00 45,00 88,0 135,0 1,1 SPPX15T5.. DFT0704.. DFS450R2WD40M 45,00 46,00 90,0 137,0 1,1 SPPX15T5.. DFT0704.. DFS460R2WD40M 46,00 47,00 92,0 140,0 1,1 SPPX15T5.. DFT0704.. DFS470R2WD40M 47,00 48,00 94,0 142,0 1,2 SPPX15T5.. DFT0704.. DFS480R2WD40M 48,00 49,00 96,0 144,0 1,2 SPPX15T5.. DFT0704.. DFS490R2WD40M 49,00 50,00 98,0 146,0 1,2 SPPX15T5.. DFT0905.. DFS500R2WD40M 50,00 51,00 100,0 148,0 1,2 SPPX15T5.. DFT0905.. DFS510R2WD40M 51,00 52,00 102,0 150,0 1,3 SPPX15T5.. DFT0905.. DFS520R2WD40M 52,00 53,00 104,0 152,0 1,3 SPPX15T5.. DFT0905.. DFS530R2WD40M 53,00 54,00 106,0 154,0 1,3 SPPX15T5.. DFT0905.. DFS540R2WD40M 54,00 55,00 108,0 156,0 1,3 SPPX15T5.. DFT0905.. DFS550R2WD50M 55,00 56,00 110,0 158,0 1,4 SPPX15T5.. DFT0905.. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. I" у/ D1 мм ключ для центральной пластины ключ для периферийной пластины ключ Torx размер Torx 24-25,9 193.491 192.432 170.028 8 26-32,9 191.924 191.924 170.024 9 D LS CS 33-43,9 191.916 191.916 170.025 15 32 58 R 1/4 BSP 44-49,9 191.698 192.433 170.025 15 40 68 R 1/4 BSP 50-56 192.433 192.433 170.025 15 50 68 R 1/4 BSP J16
