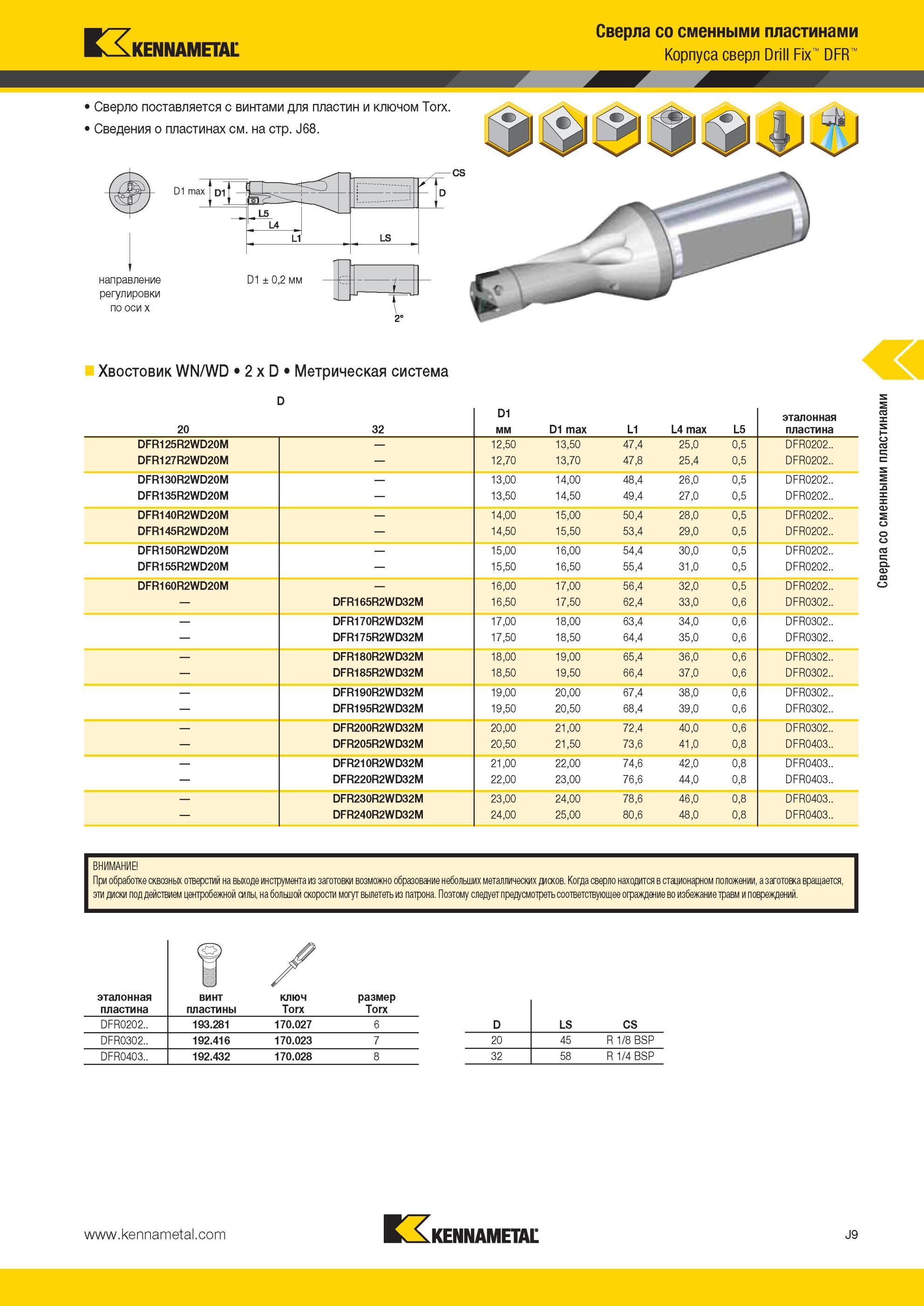

Сверло Kennametal поставляется с винтами для пластин и ключом Torx Сведения о пластинах см на стр J68 D1 max D1 Сверла со сменными пластинами Корпуса

Сверло Kennametal поставляется с винтами для пластин и ключом Torx Сведения о пластинах см. на стр. J68. D1 max D1 Сверла со сменными пластинами Корпуса сверл Drill Fix DFR направление регулировки по оси x D1 ± 0,2 мм Хвостовик WN/WD 2 x D Метрическая система D 20 32 D1 мм D1 max L1 L4 max L5 эталонная пластина DFR125R2WD20M 12,50 13,50 47,4 25,0 0,5 DFR0202.. DFR127R2WD20M 12,70 13,70 47,8 25,4 0,5 DFR0202.. DFR130R2WD20M 13,00 14,00 48,4 26,0 0,5 DFR0202.. DFR135R2WD20M 13,50 14,50 49,4 27,0 0,5 DFR0202.. DFR140R2WD20M 14,00 15,00 50,4 28,0 0,5 DFR0202.. DFR145R2WD20M 14,50 15,50 53,4 29,0 0,5 DFR0202.. DFR150R2WD20M 15,00 16,00 54,4 30,0 0,5 DFR0202.. DFR155R2WD20M 15,50 16,50 55,4 31,0 0,5 DFR0202.. DFR160R2WD20M 16,00 17,00 56,4 32,0 0,5 DFR0202.. DFR165R2WD32M 16,50 17,50 62,4 33,0 0,6 DFR0302.. DFR170R2WD32M 17,00 18,00 63,4 34,0 0,6 DFR0302.. DFR175R2WD32M 17,50 18,50 64,4 35,0 0,6 DFR0302.. DFR180R2WD32M 18,00 19,00 65,4 36,0 0,6 DFR0302.. DFR185R2WD32M 18,50 19,50 66,4 37,0 0,6 DFR0302.. DFR190R2WD32M 19,00 20,00 67,4 38,0 0,6 DFR0302.. DFR195R2WD32M 19,50 20,50 68,4 39,0 0,6 DFR0302.. DFR200R2WD32M 20,00 21,00 72,4 40,0 0,6 DFR0302.. DFR205R2WD32M 20,50 21,50 73,6 41,0 0,8 DFR0403.. DFR210R2WD32M 21,00 22,00 74,6 42,0 0,8 DFR0403.. DFR220R2WD32M 22,00 23,00 76,6 44,0 0,8 DFR0403.. DFR230R2WD32M 23,00 24,00 78,6 46,0 0,8 DFR0403.. DFR240R2WD32M 24,00 25,00 80,6 48,0 0,8 DFR0403.. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. эталонная пластина винт пластины ключ Torx размер Torx DFR0202.. 193.281 170.027 6 D LS CS DFR0302.. 192.416 170.023 7 20 45 R 1/8 BSP DFR0403.. 192.432 170.028 8 32 58 R 1/4 BSP J9 Сверла со сменными пластинами
