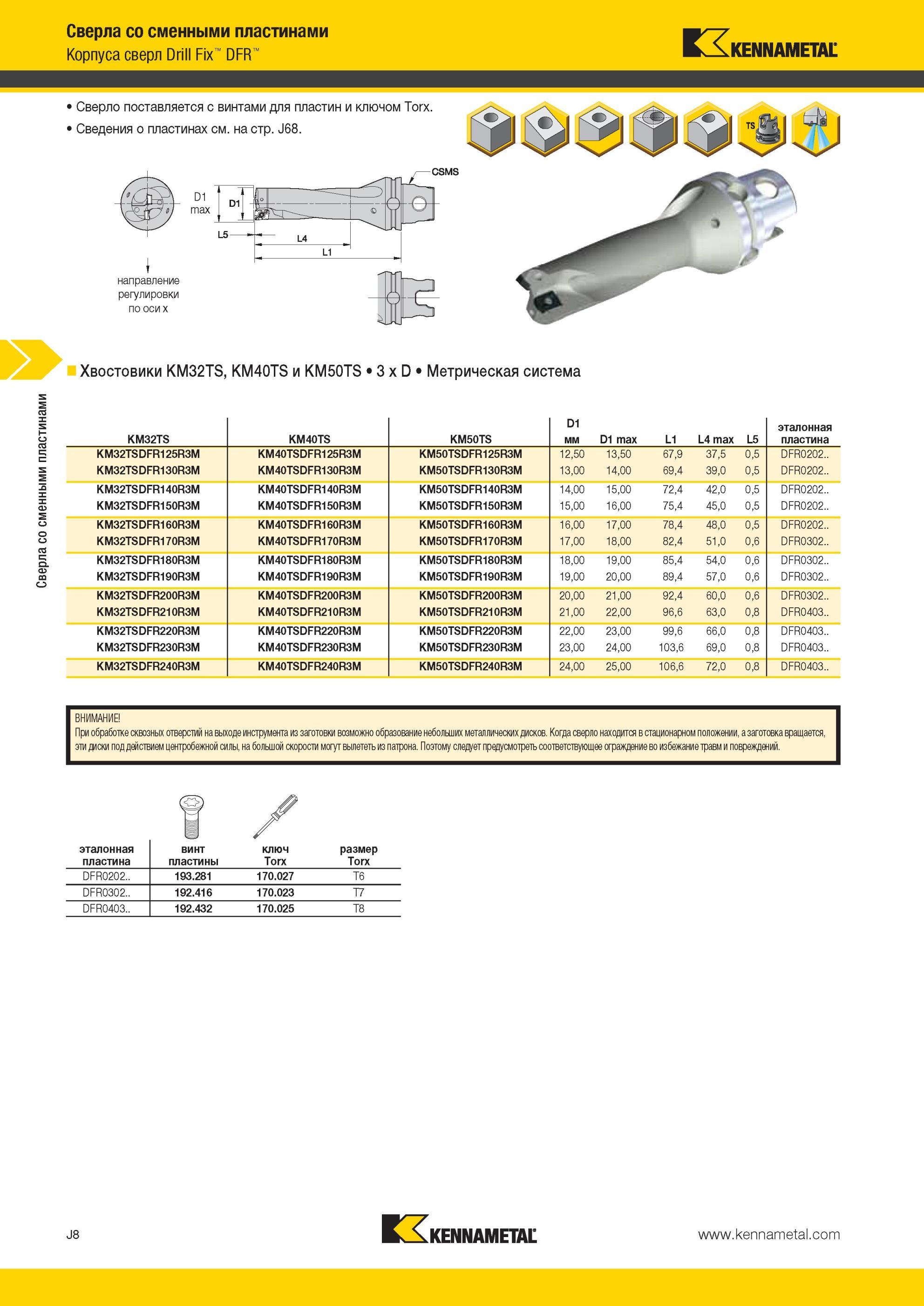

Сверла Kennametal со сменными пластинами Drill Fix DFR Сверло поставляется с винтами для пластин и ключом Torx Сведения о пластинах см на стр J68 KM32

Сверла Kennametal со сменными пластинами Drill Fix DFR Сверло поставляется с винтами для пластин и ключом Torx. Сведения о пластинах см. на стр. J68. KM32TS KM40TS KM50TS D1 мм D1 max L1 L4 max L5 эталонная пластина KM32TSDFR125R3M KM40TSDFR125R3M KM50TSDFR125R3M 12,50 13,50 67,9 37,5 0,5 DFR0202.. KM32TSDFR130R3M KM40TSDFR130R3M KM50TSDFR130R3M 13,00 14,00 69,4 39,0 0,5 DFR0202.. KM32TSDFR140R3M KM40TSDFR140R3M KM50TSDFR140R3M 14,00 15,00 72,4 42,0 0,5 DFR0202.. KM32TSDFR150R3M KM40TSDFR150R3M KM50TSDFR150R3M 15,00 16,00 75,4 45,0 0,5 DFR0202.. KM32TSDFR160R3M KM40TSDFR160R3M KM50TSDFR160R3M 16,00 17,00 78,4 48,0 0,5 DFR0202.. KM32TSDFR170R3M KM40TSDFR170R3M KM50TSDFR170R3M 17,00 18,00 82,4 51,0 0,6 DFR0302.. KM32TSDFR180R3M KM40TSDFR180R3M KM50TSDFR180R3M 18,00 19,00 85,4 54,0 0,6 DFR0302.. KM32TSDFR190R3M KM40TSDFR190R3M KM50TSDFR190R3M 19,00 20,00 89,4 57,0 0,6 DFR0302.. KM32TSDFR200R3M KM40TSDFR200R3M KM50TSDFR200R3M 20,00 21,00 92,4 60,0 0,6 DFR0302.. KM32TSDFR210R3M KM40TSDFR210R3M KM50TSDFR210R3M 21,00 22,00 96,6 63,0 0,8 DFR0403.. KM32TSDFR220R3M KM40TSDFR220R3M KM50TSDFR220R3M 22,00 23,00 99,6 66,0 0,8 DFR0403.. KM32TSDFR230R3M KM40TSDFR230R3M KM50TSDFR230R3M 23,00 24,00 103,6 69,0 0,8 DFR0403.. KM32TSDFR240R3M KM40TSDFR240R3M KM50TSDFR240R3M 24,00 25,00 106,6 72,0 0,8 DFR0403.. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. эталонная винт ключ размер пластина пластины Torx Torx DFR0202.. 193.281 170.027 T6 DFR0302.. 192.416 170.023 T7 DFR0403.. 192.432 170.025 T8 J8 направление регулировки по оси x Хвостовики KM32TS, KM40TS и KM50TS 3 x D Метрическая система
