KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

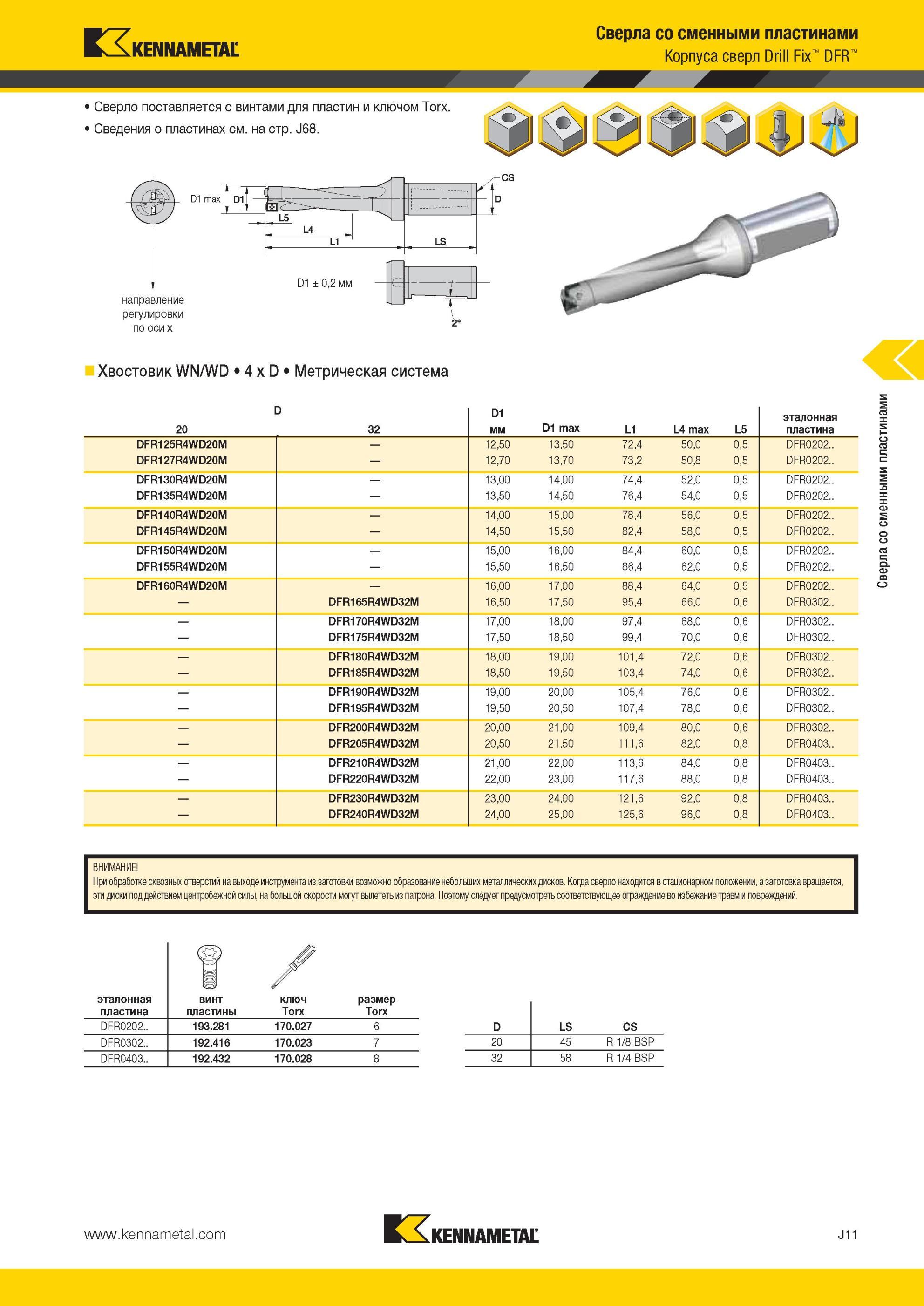

979 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.J11 |
|||||
При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков Сверла Kennametal Drill Fix DFПри обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков Сверла Kennametal Drill Fix DFR со сменными пластинами DFR125R4WD20M 12,50 13,50 72,4 50,0 0,5 DFR0202.. DFR127R4WD20M 12,70 13,70 73,2 50,8 0,5 DFR0202.. DFR130R4WD20M 13,00 14,00 74,4 52,0 0,5 DFR0202.. DFR135R4WD20M 13,50 14,50 76,4 54,0 0,5 DFR0202.. DFR140R4WD20M 14,00 15,00 78,4 56,0 0,5 DFR0202.. DFR145R4WD20M 14,50 15,50 82,4 58,0 0,5 DFR0202.. DFR150R4WD20M 15,00 16,00 84,4 60,0 0,5 DFR0202.. DFR155R4WD20M 15,50 16,50 86,4 62,0 0,5 DFR0202.. DFR160R4WD20M 16,00 17,00 88,4 64,0 0,5 DFR0202.. DFR165R4WD32M 16,50 17,50 95,4 66,0 0,6 DFR0302.. DFR170R4WD32M 17,00 18,00 97,4 68,0 0,6 DFR0302.. DFR175R4WD32M 17,50 18,50 99,4 70,0 0,6 DFR0302.. DFR180R4WD32M 18,00 19,00 101,4 72,0 0,6 DFR0302.. DFR185R4WD32M 18,50 19,50 103,4 74,0 0,6 DFR0302.. DFR190R4WD32M 19,00 20,00 105,4 76,0 0,6 DFR0302.. DFR195R4WD32M 19,50 20,50 107,4 78,0 0,6 DFR0302.. DFR200R4WD32M 20,00 21,00 109,4 80,0 0,6 DFR0302.. DFR205R4WD32M 20,50 21,50 111,6 82,0 0,8 DFR0403.. DFR210R4WD32M 21,00 22,00 113,6 84,0 0,8 DFR0403.. DFR220R4WD32M 22,00 23,00 117,6 88,0 0,8 DFR0403.. DFR230R4WD32M 23,00 24,00 121,6 92,0 0,8 DFR0403.. DFR240R4WD32M 24,00 25,00 125,6 96,0 0,8 DFR0403.. ВНИМАНИЕ . Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. эталонная пластина винт пластины ключ Torx размер Torx DFR0202.. 193.281 170.027 6 D LS CS DFR0302.. 192.416 170.023 7 20 45 R 1/8 BSP DFR0403.. 192.432 170.028 8 32 58 R 1/4 BSP 1 Сверло поставляется с винтами для пластин и ключом Torx Сведения о пластинах см. на стр. J68. Хвостовик WN/WD 4 x D Метрическая система 20 32 D1 мм D1 max L1 L4 max L5 эталонная пластина D J11 Сверла со сменными пластинами направление регулировки по оси x D1 ± 0,2 мм |
|||||
