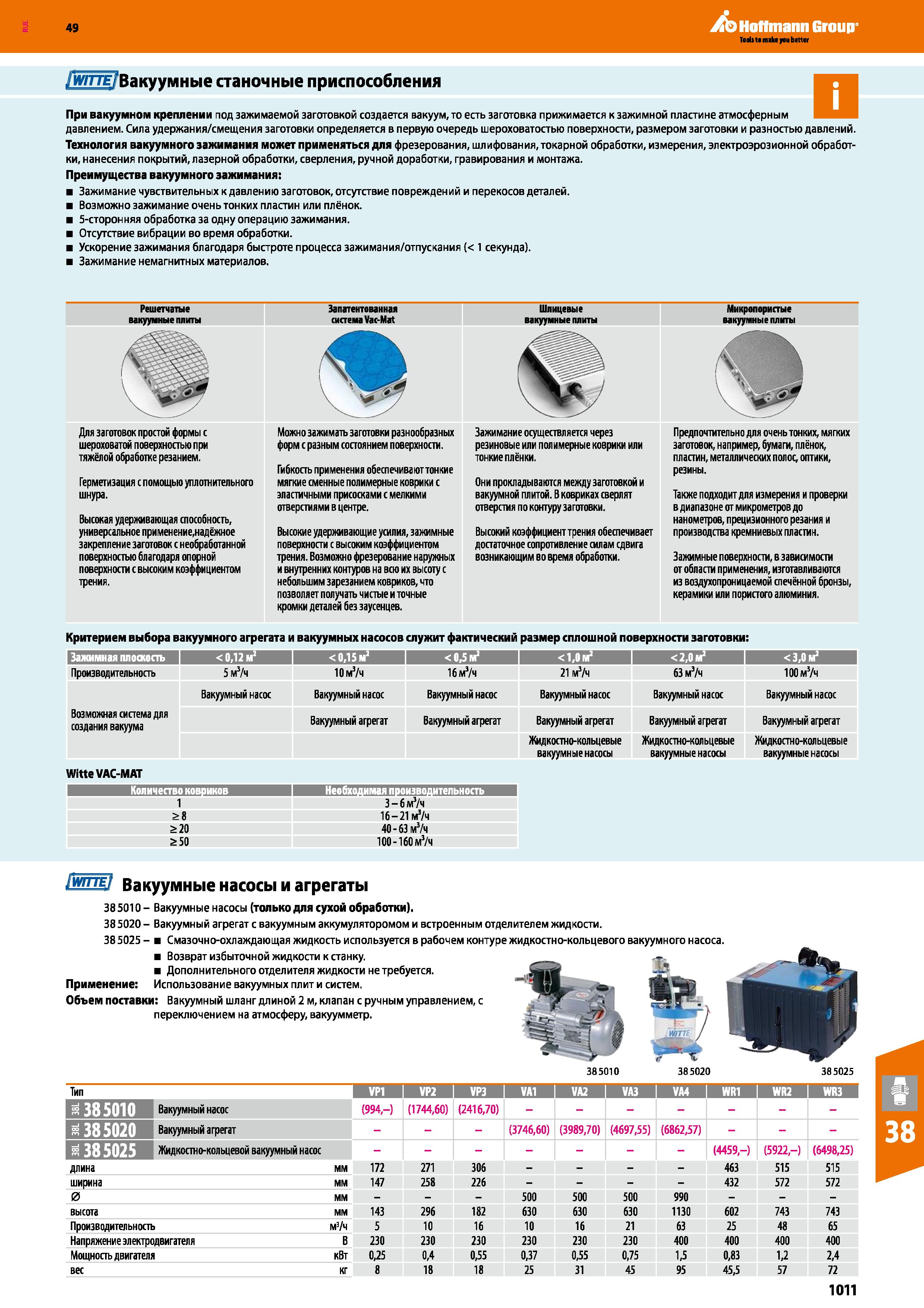

Зажимные вакуумные приспособления Witte для станков При вакуумном креплении под зажимаемой заготовкой создается вакуум _ то есть заготовка прижимается к зажимной пластине атмосферным давлением. Сила удержания смещения заготовки определяется в первую очередь шероховатостью поверхности, размером заготовки и разностью давлений. Технология вакуумного зажимания может применяться для фрезерования, шлифования, токарной обработки, измерения, электроэрозионной обработки, нанесения покрытий, лазерной обработки, сверления, ручной доработки, гравирования и монтажа. Преимущества вакуумного зажимания: Зажимание чувствительных к давлению заготовок, отсутствие повреждений и перекосов деталей. Возможно зажимание очень тонких пластин или плёнок. S-сторонняя обработка за одну операцию зажимания. Отсутствие вибрации во время обработки. Ускорение зажимания благодаря быстроте процесса зажимания отпускания (< 1 секунда). Зажимание немагнитных материалов. Решетчатые вакуумные плиты Запатентованная система Vac-Mat Шлицевые вакуумные плиты Микропористые вакуумные плиты Для заготовок простой формы с шероховатом поверхностью при тяжёлой обработке резанием. Герметизация с помощью уплотнительного шнура. Высокая удерживающая способность, универсальное применение,надёжное закрепление заготовок с необработанной поверхностью благодаря опорной поверхности с высоким коэффициентом трения. Можно зажимать заготовки разнообразных форм с разным состоянием поверхности. Гибкость применения обеспечивают тонкие мягкие сменные полимерные коврики с эластичными присосками с мелкими отверстиями в центре. Высокие удерживающие усилия, зажимные поверхности с высоким коэффициентом трения. Возможно фрезерование наружных и внутренних контуров на всю их высоту с небольшим зарезанием ковриков, что позволяет получать чистые и точные кромки деталей без заусенцев. Зажимание осуществляется через резиновые или полимерные коврики или тонкие плёнки. Они прокладываются между заготовкой и вакуумной плитой. В ковриках сверлят отверстия по контуру заготовки. Высокий коэффициент трения обеспечивает достаточное сопротивление силам сдвига возникающим во время обработки. Предпочтительно для очень тонких, мягких заготовок, например, бумаги, плёнок, пластин, металлических полос, оптики, резины. Также подходит для измерения и проверки вдиапазонеог микрометров до нанометров, прецизионного резания и производства кремниевых пластин. Зажимные поверхности, в зависимости от области применения, изготавливаются из воздухопроницаемой спечённой бронзы, керамики или пористого алюминия. Критерием выбора вакуумного агрегата и вакуумных насосов служит фактический размер сплошной поверхности заготовки: I Зажимная плоскость 1 I < 0,12 м2 j < 0,15 м2 1 О м2 1 <1,0м2 <2,0м2 1 <3,0mj 1 Производительность 5м3 ч Юм’ ч 16 м3 21 м3 ч 63 м3 ч 100 м7ч Вакуумный насос Вакуумный насос Вакуумный насос Вакуумный насос Вакуумный насос Вакуумный насос Возможная система для создания вакуума Вакуумный агрегат Вакуумный агрегат Вакуумный агрегат Вакуумный агрегат Вакуумный агрегат Жидкостно-кольцевые вакуумные насосы Жидкостно-кольцевые вакуумные насосы Жидкостно-кольцевые вакуумные насосы Witte VAC-MAT Количеаво ковриков Необходимая производительность 1 З-бм’ ч >8 16-21 м ч >20 40 - 63 м3 ч £50 100-160 м3 ч I'wittej Вакуумные насосы и агрегаты 385010 - Вакуумные насосы (только для сухой обработки). 38 5020 - Вакуумный агрегат с вакуумным аккумуляторомом и встроенным отделителем жидкости. 38 5025 - Смазочно-охлаждающая жидкость используется в рабочем контуре жидкостно-кольцевого вакуумного насоса Возврат избыточной жидкости к станку. Дополнительного отделителя жидкости не требуется. Применение: Использование вакуумных плит и систем. Объем поставки: Вакуумный шланг длиной 2 м, клапан с ручным управлением, с переключением на атмосферу, вакуумметр. 385025 Тип 1 VP1 i VP2 VP3 VA1 VA2 УАЗ i VA4 j WR1 I WR2 I WR3 з 385010 Вакуумный насос (994,-) (1744,60) (2416,70) - 385020 Вакуумный агрегат (3746,60) (3989,70) (4697,55) (6862,57) й 385025 Жидкостно-кольцевой вакуумный насос - (4459,-) (5922,-) (6498,25) длина мм 172 271 306 - 463 515 515 ширина мм 147 258 226 - 432 572 572 0 мм 500 500 500 990 высота мм 143 296 182 630 630 630 1130 602 743 743 Производительность м3 ч 5 10 16 10 16 21 63 25 48 65 Напряжение электродвигателя в 230 230 230 230 230 230 400 400 400 400 Мощность двигателя кВт 0,25 0,4 0,55 0,37 0,55 0,75 1,5 0,83 1,2 2,4 вес кг 8 18 18 25 31 45 95 45,5 57 72 1011 Hoffmann Group Лупте станочные
