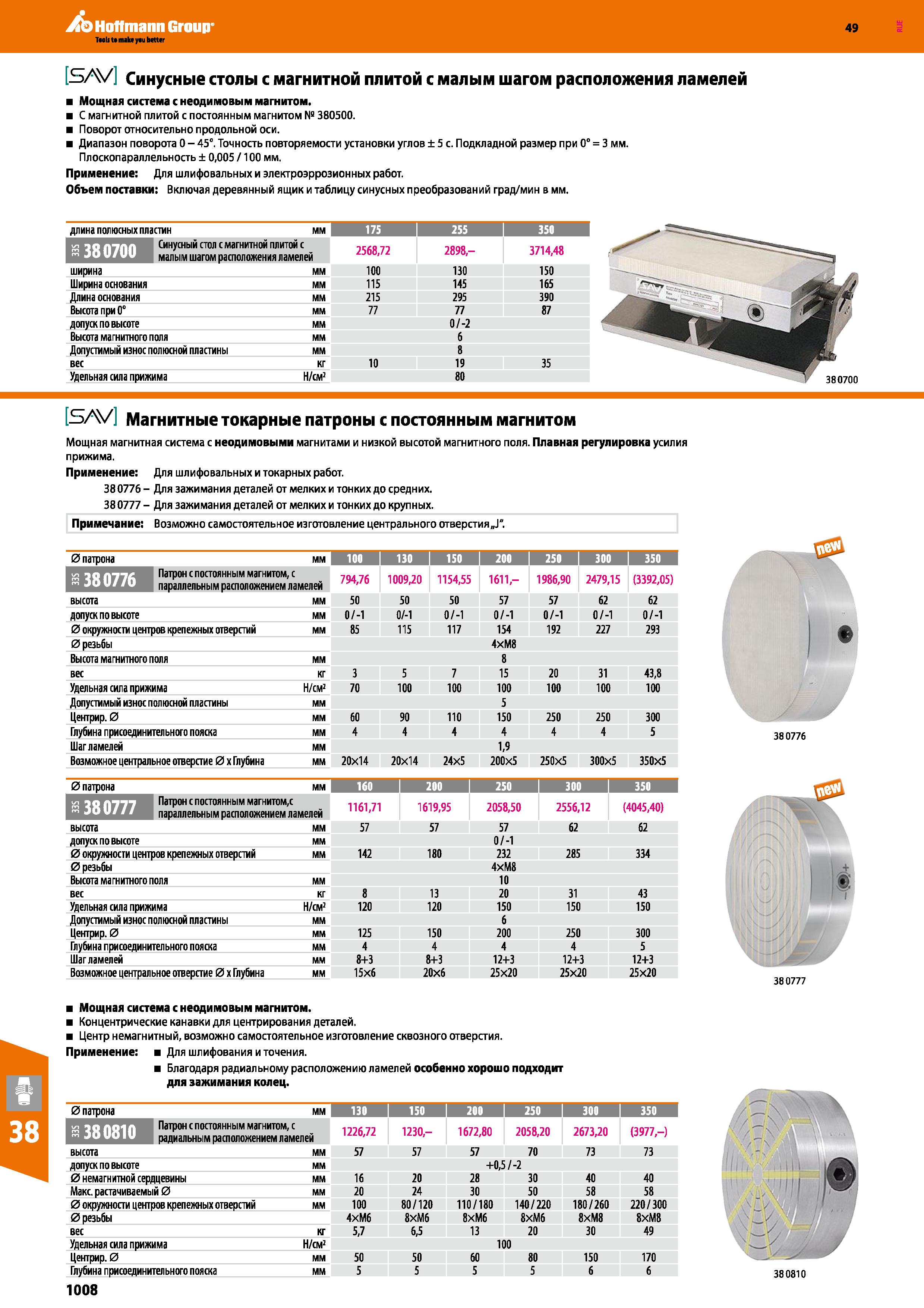

1008 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.1008

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 1008 1008 Lab2u

Hoffmann Group 49 S V Синусные столы с магнитной плитой с малым шагом расположения ламелей Мощная система с неодимовым магнитом. С магнитной плитой с постоянным магнитом № 380500. Поворот относительно продольной оси. Диапазон поворота 0 - 45°. Точность повторяемости установки углов ± 5 с. Подкладной размер при 0° = 3 мм. Плоскопараллельность ± 0,005 100 мм. Применение: Для шлифовальных и электроэррозионных работ. Объем поставки: Включая деревянный ящик и таблицу синусных преобразований град мин в мм. длина полюсных пластин мм Синусный стол с магнитной плитой с малым шагом расположения ламелей 2568,72 2898,- 3714,48 ширина мм 100 130 150 Ширина основания мм 115 145 165 Длина основания мм 215 295 390 Высота при 0° мм 77 77 87 допуск по высоте мм 0 -2 Высота магнитного поля мм 6 Допустимый износ полюсной пластины мм 8 вес кг 10 19 35 Удельная сила прижима Н см2 80 380700 S V Магнитные токарные патроны с постоянным магнитом Мощная магнитная система с неодимовыми магнитами и низкой высотой магнитного поля. Плавная регулировка усилия прижима. Применение: Для шлифовальных и токарных работ. 38 0776 - Для зажимания деталей от мелких и тонких до средних. 38 0777 - Для зажимания деталей от мелких и тонких до крупных. Примечание: Возможно самостоятельное изготовление центрального отверстия,,. " 0 патрона мм 100 130 1 150 200 250 зоо i 350 I ИЕРТЯЯ Патрон с постоянным магнитом, с параллельным расположением ламелей 794,76 1009,20 1154,55 1611,— 1986,90 2479,15 (3392,05) высота мм 50 50 50 57 57 62 62 допуск по высоте мм 0 -1 0 -1 0 -1 0 -1 0 -1 0 -1 0 -1 0 окружности центров крепежных отверстий мм 85 115 117 154 192 227 293 0 резьбы 4хМ8 Высота магнитного поля мм 8 вес кг 3 5 7 15 20 31 43,8 Удельная сига прижима Н см2 70 100 100 100 100 100 100 Допустимый износ полюсной пластины мм 5 Центрир. 0 мм 60 90 110 150 250 250 300 Глубина присоединительного пояска мм 4 4 4 4 4 4 5 Шаг ламелей мм 1,9 Возможное центральное отверстие 0 х Глубина мм 20x14 20x14 24x5 200x5 250x5 300x5 350x5 0 патрона мм 160 I 200 250 зоо I 350 Патрон с постоянным магнитом,с параллельным расположением ламелей 1161,71 1619,95 2058,50 2556,12 (4045,40) высота мм 57 57 57 62 62 допуск по высоте мм 0 -1 0 окружности центров крепежных отверстий мм 142 180 232 285 334 0 резьбы 4хМ8 Высота магнитного поля мм 10 вес кг 8 13 20 31 43 Удельная сила прижима Н см2 120 120 150 150 150 Допустимый износ полюсной пластины мм 6 Центрир. 0 мм 125 150 200 250 300 Глубина присоединительного пояска мм 4 4 4 4 5 Шаг ламелей мм 8+3 8+3 12+3 12+3 12+3 Возможное центральное отверстие 0 х Глубина мм 15x6 20x6 25x20 25x20 25x20 'Я 380776 Мощная система с неодимовым магнитом. Концентрические канавки для центрирования деталей. Центр немагнитный, возможно самостоятельное изготовление сквозного отверстия. Применение: Для шлифования и точения. Благодаря радиальному расположению ламелей особенно хорошо подходит для зажимания колец. 0 патрона мм 130 1 150 200 250 300 350 lUTTTfflW Патрон с постоянным магнитом, с liEljilJL 1 радиальным расположением ламелей 1226,72 1230,- 1672,80 2058,20 2673,20 (3977,-) высота мм 57 57 57 70 73 73 допуск по высоте мм +0,5 -2 0 немагнитной сердцевины мм 16 20 28 30 40 40 Макс. растачиваемый 0 мм 20 24 30 50 58 58 0 окружности центров крепежных отверстий мм 100 80 120 110 180 140 220 180 260 220 300 0 резьбы 4хМ6 8хМ6 8хМ6 8хМ6 8хМ8 8хМ8 вес кг 5,7 6,5 13 20 30 49 Удельная сила прижима Н см2 100 Центрир. 0 мм 50 50 60 80 150 170 Глубина присоединительного пояска мм 5 5 5 5 6 6 380810 1008
