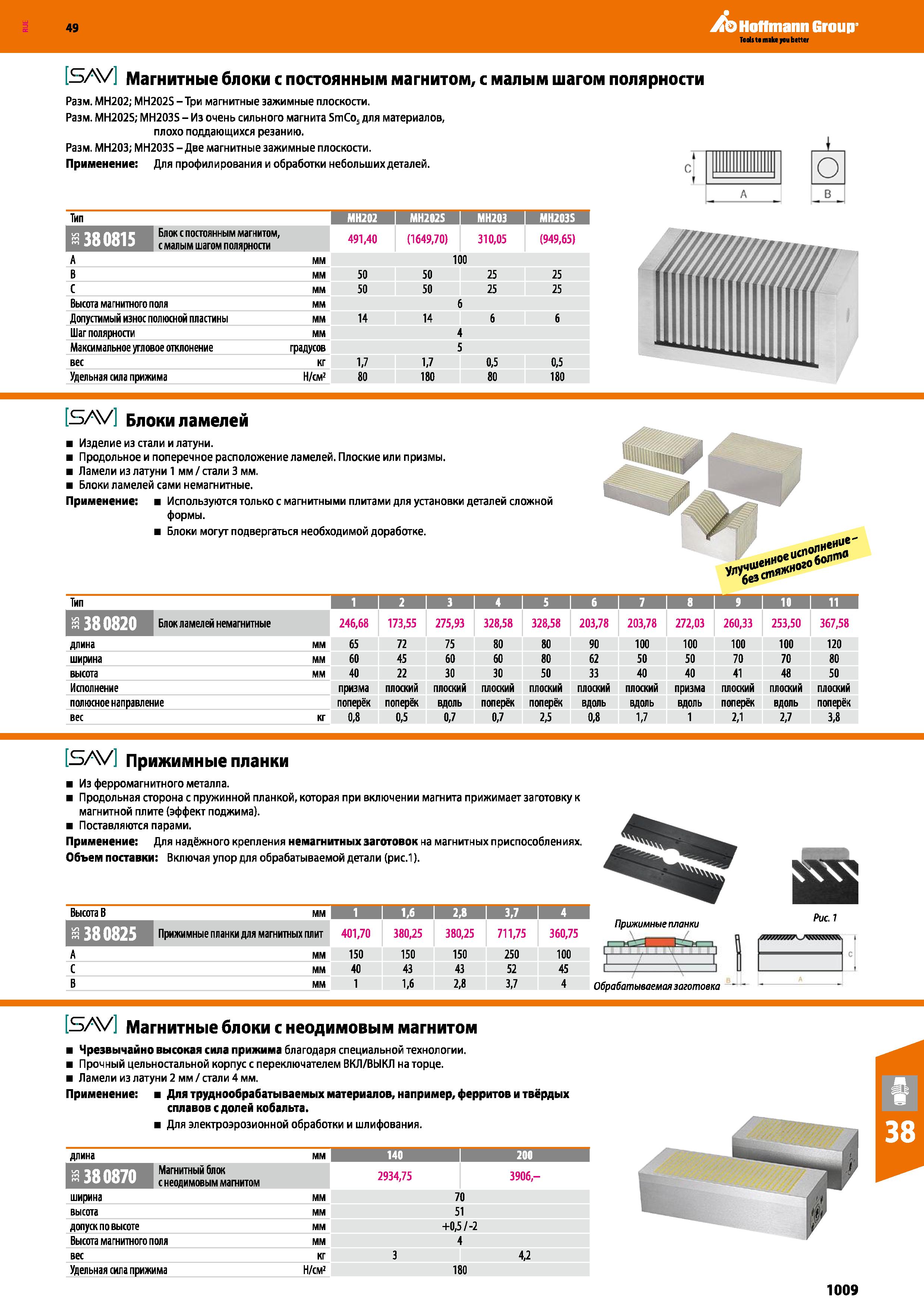

Hoffmann Group S V Магнитные блоки с постоянным магнитом, с малым шагом полярности Разм. МН202; MH202S - Три магнитные зажимные плоскости. Разм. MH202S; MH203S - Из очень сильного магнита SmCo5 для материалов, плохо поддающихся резанию. Разм. МН203; MH203S - Две магнитные зажимные плоскости. Применение: Для профилирования и обработки небольших деталей. О А в Тип 1 МН202 I MH202S 1 МН203 I MH203S Е Блок с постоянным магнитом, с малым шагом полярности 491,40 (1649,70) 310,05 (949,65) А ММ 100 В мм 50 50 25 25 С мм 50 50 25 25 Высота магнитного поля мм 6 Допустимый износ полюсной пластины мм 14 14 6 б Шаг полярности мм 4 Максимальное угловое отклонение градусов 5 вес кг 1,7 1,7 0,5 0,5 Удельная сила прижима Н см2 80 180 80 180 S V Блоки ламелей Изделие из стали и латуни. Продольное и поперечное расположение ламелей. Плоские или призмы. Ламели из латуни 1 мм стали 3 мм. Блоки ламелей сами немагнитные. Применение: Используются только с магнитными плитами для установки деталей сложной формы. Блоки могут подвергаться необходимой доработке. Тип jjEftflKfTM Блок ламелей немагнитные 246,68 173,55 275,93 328,58 328,58 203,78 203,78 272,03 260,33 253,50 367,58 длина мм 65 72 75 80 80 90 100 100 100 100 120 ширина мм 60 45 60 60 80 62 50 50 70 70 80 высота мм 40 22 30 30 50 33 40 40 41 48 50 Исполнение призма плоский плоский плоский плоский плоский плоский призма плоский плоский плоский полюсное направление поперёк поперёк вдоль поперёк поперёк вдоль вдоль вдоль поперёк вдоль поперёк вес кг 0,8 0,5 0,7 0,7 2,5 0,8 1,7 1 2,1 2,7 3,8 S V Прижимные планки Из ферромагнитного металла. Продольная сторона с пружинной планкой, которая при включении магнита прижимает заготовку к магнитной плите (эффект поджима). Поставляются парами. Применение: Для надёжного крепления немагнитных заготовок на магнитных приспособлениях. Объем поставки: Включая упор для обрабатываемой детали (рис.1). Высота В мм I 1,6 i 2,8 I 3,7 I 4 1 3 380825 Прижимные планки для магнитных плит 401,70 380,25 380,25 711,75 360,75 Прижимные планки А мм 150 150 150 250 100 'i 1 С мм 40 43 43 52 45 t—j— —i В мм 1 1,6 2,8 3,7 4 Обрабатываемая заготовка Рис 7 S V Магнитные блоки с неодимовым магнитом Чрезвычайно высокая сила прижима благодаря специальной технологии. Прочный цельностальной корпус с переключателем ВКЛ ВЫКЛ на торце. Ламели из латуни 2 мм стали 4 мм. Применение: Для труднообрабатываемых материалов, например, ферритов и твёрдых сплавов с долей кобальта. Для электроэрозионной обработки и шлифования. длина мм 140 1 201 Магнитный блок iUUUJ с неодимовым матитом 2934,75 3906,- ширина мм 70 высота мм 51 допуск по высоте мм +0,5 -2 Высота магнитного поля мм 4 вес кг 3 4,2 Удельная сила прижима Н см2 180 1009
