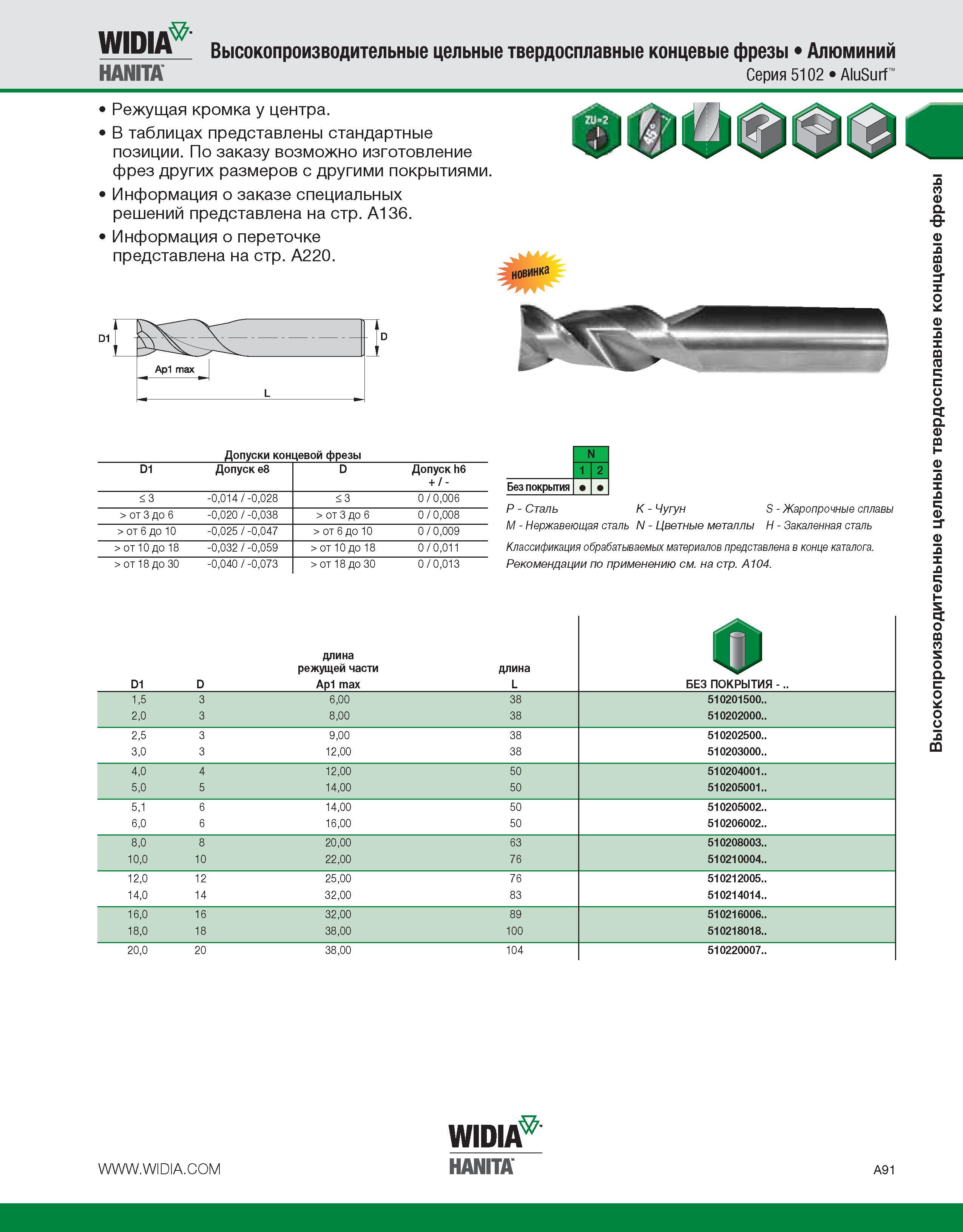

Widia Hanita Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий Серия 5102 AluSurf Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ар1 max Допуски концевой фрезы D1 Допуск e8 D Допуск h6 + / - <3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 N 1 2 Без покрытия P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A104. D1 D длина режущей части Ap1 max длина L О БЕЗ ПОКРЫТИЯ - 1,5 3 6,00 38 510201500.. 2,0 3 8,00 38 510202000.. 2,5 3 9,00 38 510202500.. 3,0 3 12,00 38 510203000.. 4,0 4 12,00 50 510204001.. 5,0 5 14,00 50 510205001.. 5,1 6 14,00 50 510205002.. 6,0 6 16,00 50 510206002.. 8,0 8 20,00 63 510208003.. 10,0 10 22,00 76 510210004.. 12,0 12 25,00 76 510212005.. 14,0 14 32,00 83 510214014.. 16,0 16 32,00 89 510216006.. 18,0 18 38,00 100 510218018.. 20,0 20 38,00 104 510220007.. Widia Hanita A91 Высокопроизводительные цельные твердосплавные концевые фрезы
