104 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A94

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A94 0104 Lab2u

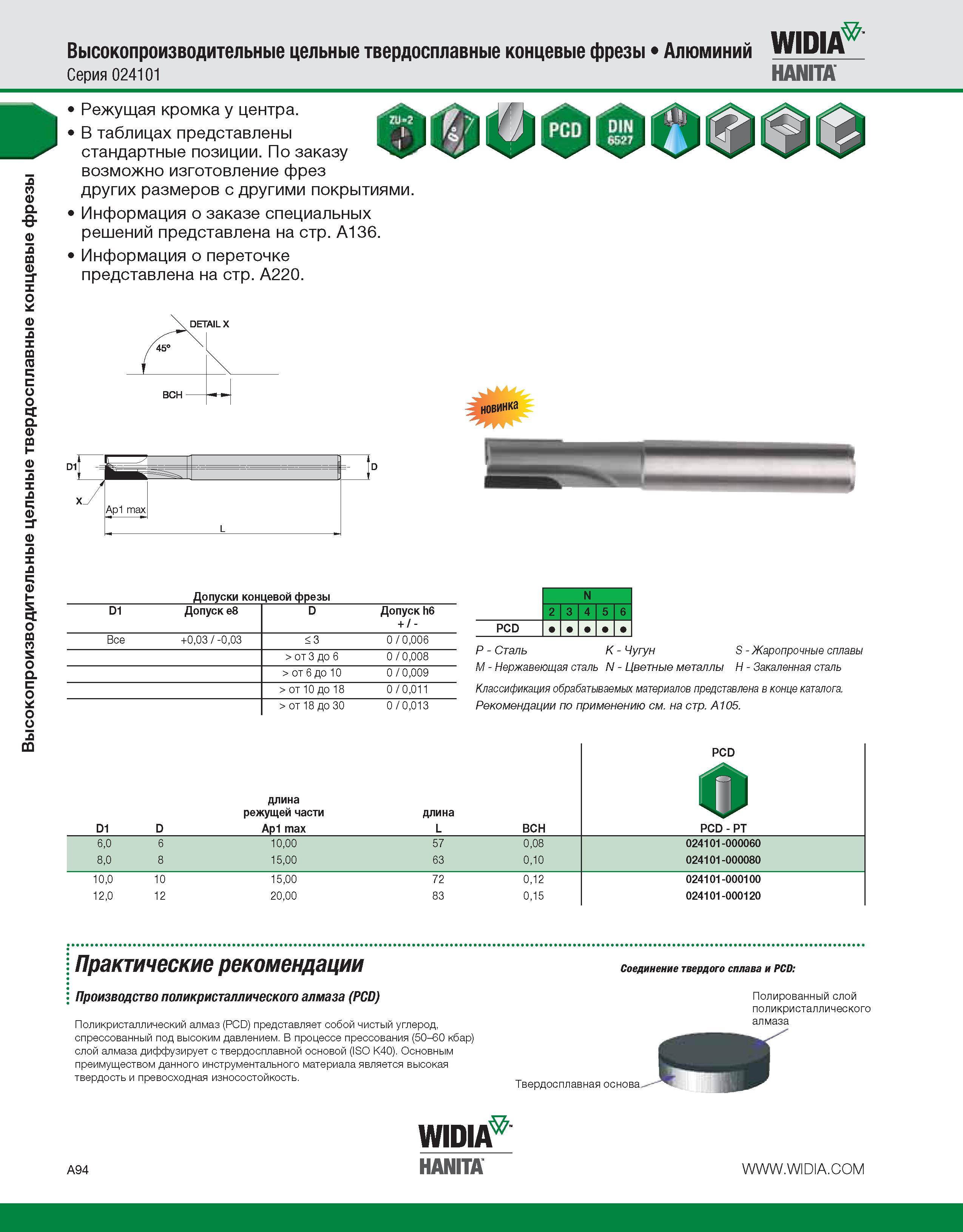

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий WIDIA Серия 024101 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. № В Ap1 max Допуски концевой фрезы D1 Допуск е8 D Допуск h6 + / - Все +0,03 / -0,03 < 3 0 / 0,006 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,013 N 2 3 4 5 6 PCD P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A105. D1 D длина режущей части Ap1 max длина L BCH PCD ini PCD - PT 6,0 6 10,00 57 0,08 024101-000060 8,0 8 15,00 63 0,10 024101-000080 10,0 10 15,00 72 0,12 024101-000100 12,0 12 20,00 83 0,15 024101-000120 Практические рекомендации Производство поликристаллического алмаза (PCD) Поликристаллический алмаз (PCD) представляет собой чистый углерод, спрессованный под высоким давлением. В процессе прессования (50-60 кбар) слой алмаза диффузирует с твердосплавной основой (ISO K40). Основным преимуществом данного инструментального материала является высокая твердость и превосходная износостойкость. Соединение твердого сплава и PCD Полированный слой поликристаллического алмаза Твердосплавная основа A94 Widia Hanita №
