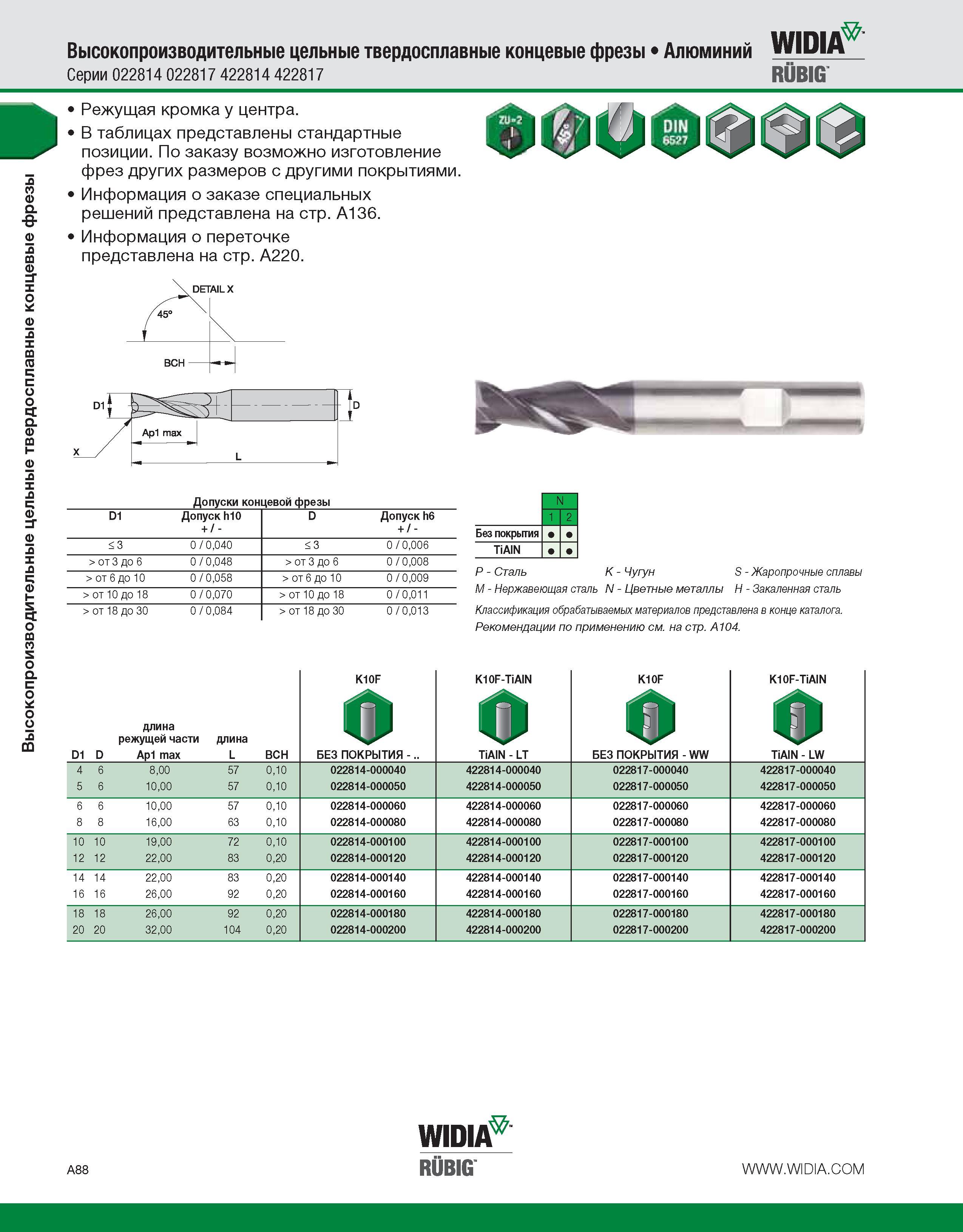

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий WIDIA Серии 022814 022817 422814 422817 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. № Допуски концевой фрезы D1 Допуск h10 + / - D Допуск h6 + / - < 3 0 / 0,040 < 3 0 / 0,006 > от 3 до 6 0 / 0,048 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,058 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,070 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,084 > от 18 до 30 0 / 0,013 N 1 2 Без покрытия TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A104. D1 D длина режущей части Ap1 max длина L BCH K10F О БЕЗ ПОКРЫТИЯ - . K10F-TiAlN TiAlN - LT K10F о БЕЗ ПОКРЫТИЯ - WW K10F-TiAlN TiAlN - LW 4 6 5 6 8,00 10,00 57 57 0,10 0,10 022814 022814 000040 000050 422814- 422814- 000040 000050 022817 022817 000040 000050 422817 422817 000040 000050 66 88 10,00 16,00 57 63 0,10 0,10 022814 022814 000060 000080 422814- 422814- 000060 000080 022817 022817 000060 000080 422817 422817 000060 000080 10 10 12 12 19.00 22.00 72 83 0,10 0,20 022814 022814 000100 000120 422814- 422814- 000100 000120 022817 022817 000100 000120 422817 422817 000100 000120 14 14 16 16 22,00 26,00 83 92 0,20 0,20 022814 022814 000140 000160 422814- 422814- 000140 000160 022817 022817 000140 000160 422817 422817 000140 000160 18 18 20 20 26,00 32,00 92 104 0,20 0,20 022814 022814 000180 000200 422814- 422814- 000180 000200 022817 022817 000180 000200 422817 422817 000180 000200 WIPI A88 RUBIG
