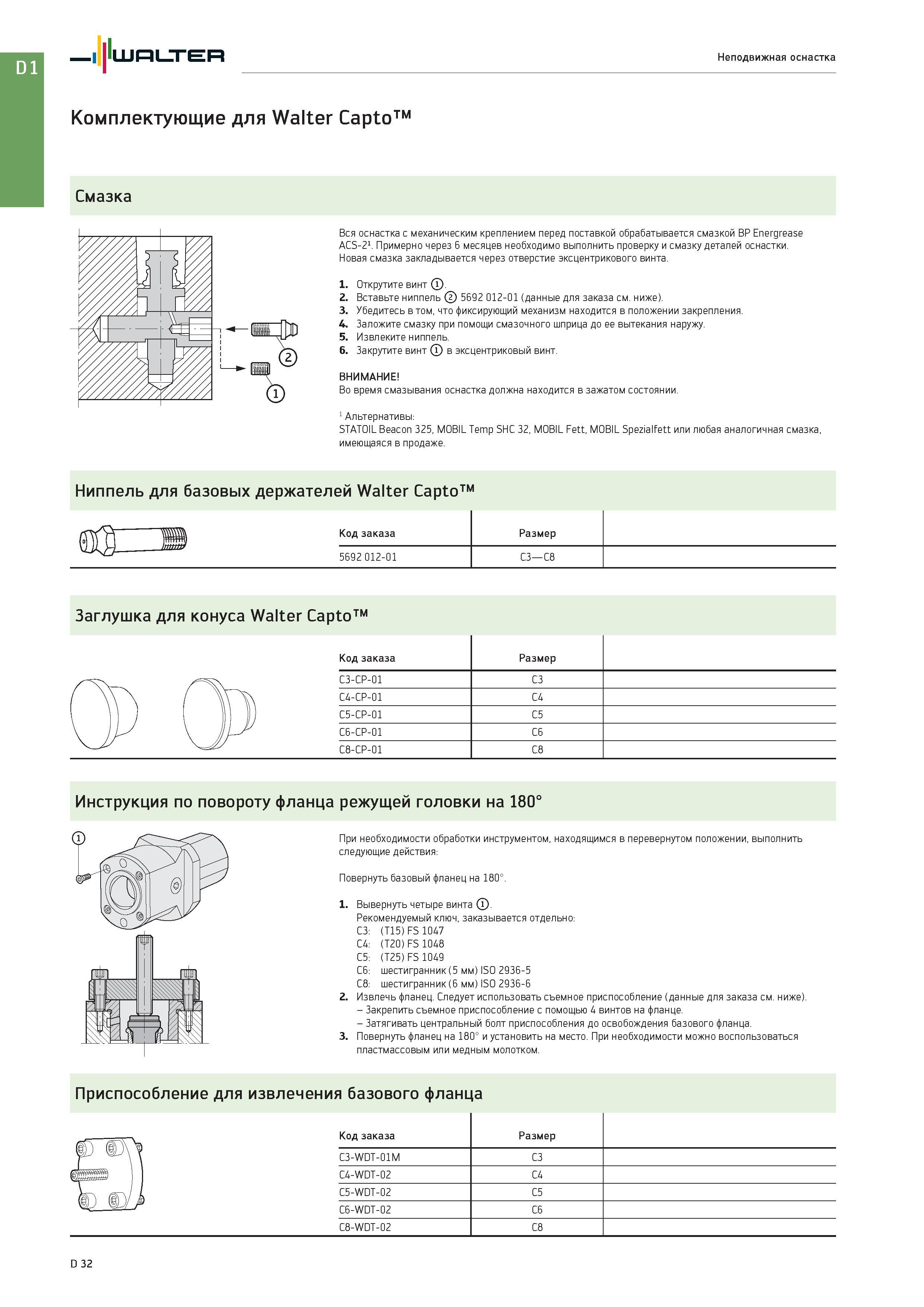

Walter Неподвижная оснастка Комплектующие для Walter Capto Смазка Вся оснастка с механическим креплением перед поставкой обрабатывается смазкой BP Energrease ACS-21. Примерно через 6 месяцев необходимо выполнить проверку и смазку деталей оснастки. Новая смазка закладывается через отверстие эксцентрикового винта. 1. Открутите винт . 2. Вставьте ниппель 5692 012-01 (данные для заказа см. ниже). 3. Убедитесь в том, что фиксирующий механизм находится в положении закрепления. 4. Заложите смазку при помощи смазочного шприца до ее вытекания наружу. 5. Извлеките ниппель. 6. Закрутите винт в эксцентриковый винт. ВНИМАНИЕ Во время смазывания оснастка должна находится в зажатом состоянии. 1 Альтернативы: STATOIL Beacon 325, MOBIL Temp SHC 32, MOBIL Fett, MOBIL Spezialfett или любая аналогичная смазка, имеющаяся в продаже. Ниппель для базовых держателей Walter Capto i Ch Код заказа Размер 5692 012-01 C3 C8 Заглушка для конуса Walter Capto Код заказа Размер C3-CP-01 C3 / W \ 1 C4-CP-01 C4 \ \\ I 1 ))) C5-CP-01 C5 \ C6-CP-01 C6 4 C8-CP-01 C8 Инструкция по повороту фланца режущей головки на 180° При необходимости обработки инструментом, находящимся в перевернутом положении, выполнить следующие действия: Повернуть базовый фланец на 180°. 1. Вывернуть четыре винта . Рекомендуемый ключ, заказывается отдельно: C3: (T15) FS 1047 C4: (T20) FS 1048 C5: (T25) FS 1049 C6: шестигранник (5 мм) ISO 2936-5 C8: шестигранник (6 мм) ISO 2936-6 Извлечь фланец. Следует использовать съемное приспособление (данные для заказа см. ниже). - Закрепить съемное приспособление с помощью 4 винтов на фланце. - Затягивать центральный болт приспособления до освобождения базового фланца. Повернуть фланец на 180° и установить на место. При необходимости можно воспользоваться пластмассовым или медным молотком. Приспособление для извлечения базового фланца Ь ИД' Код заказа Размер \ C3-WDT-01M C3 W C4-WDT-02 C4 L C5-WDT-02 C5 C6-WDT-02 C6 C8-WDT-02 C8 D 32
