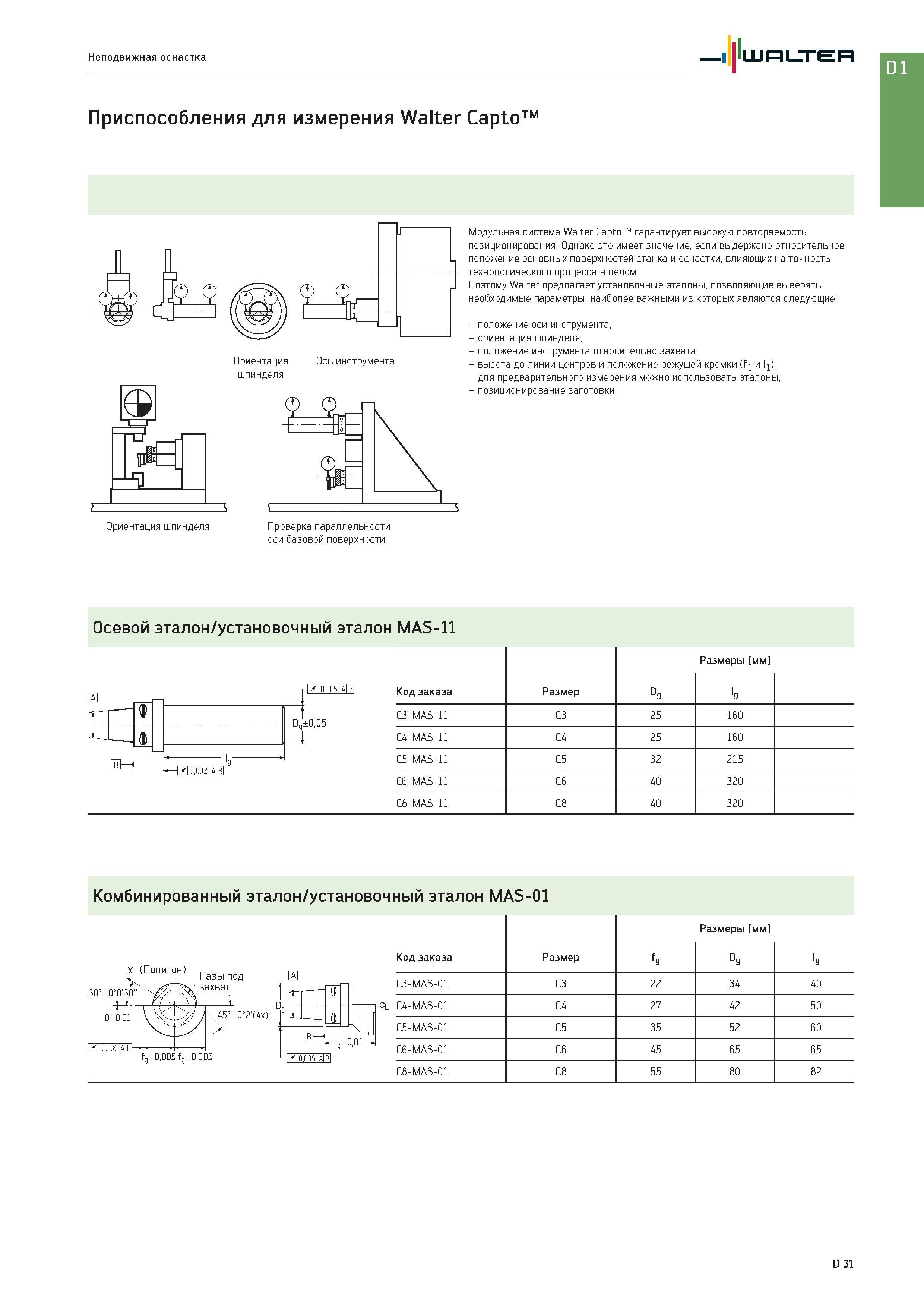

Неподвижная оснастка Walter Приспособления для измерения Walter Capto тм Ориентация Ось инструмента шпинделя Проверка параллельности оси базовой поверхности Модульная система Walter Capto гарантирует высокую повторяемость позиционирования. Однако это имеет значение, если выдержано относительное положение основных поверхностей станка и оснастки, влияющих на точность технологического процесса в целом. Поэтому Walter предлагает установочные эталоны, позволяющие выверять необходимые параметры, наиболее важными из которых являются следующие: - положение оси инструмента, - ориентация шпинделя, - положение инструмента относительно захвата, - высота до линии центров и положение режущей кромки (f1 и I1); для предварительного измерения можно использовать эталоны, - позиционирование заготовки. Осевой эталон/установочный эталон MAS-11 га rM°.°°5lAlBl Код заказа Размер Dg Размеры мм g 1 п1ппг C3-MAS-11 C3 25 160 i C4-MAS-11 C4 25 160 'g ” C5-MAS-11 C5 32 215 \ 0.0021AB C6-MAS-11 C6 40 320 C8-MAS-11 C8 40 320 Комбинированный эталон/установочный эталон MAS-01 X (Полигон) 30°±0°0'30' -Н- 0±0,01 'I0.008IAIBI 4 Пазы под захват 45°±0°2'(4x) 4/I0.008IAB Код заказа Размер fg Размеры мм Dg g C3-MAS-01 C3 22 34 40 C4-MAS-01 C4 27 42 50 C5-MAS-01 C5 35 52 60 C6-MAS-01 C6 45 65 65 C8-MAS-01 C8 55 80 82 D 31
