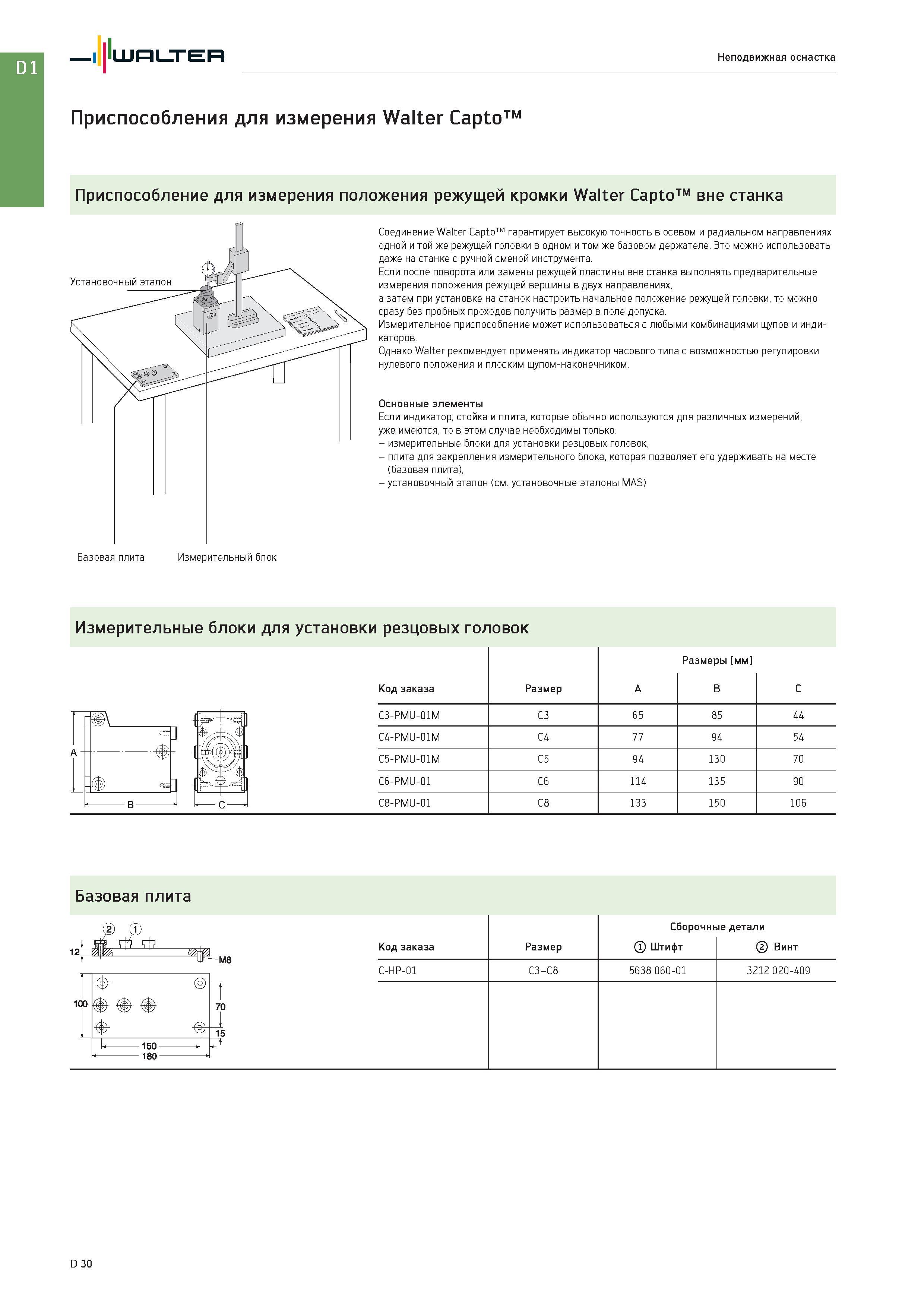

Walter Неподвижная оснастка Приспособления для измерения Walter Capto тм Приспособление для измерения положения режущей кромки Walter Capto вне станка Соединение Walter Capto гарантирует высокую точность в осевом и радиальном направлениях одной и той же режущей головки в одном и том же базовом держателе. Это можно использовать даже на станке с ручной сменой инструмента. Если после поворота или замены режущей пластины вне станка выполнять предварительные измерения положения режущей вершины в двух направлениях, а затем при установке на станок настроить начальное положение режущей головки, то можно сразу без пробных проходов получить размер в поле допуска. Измерительное приспособление может использоваться с любыми комбинациями щупов и индикаторов. Однако Walter рекомендует применять индикатор часового типа с возможностью регулировки нулевого положения и плоским щупом-наконечником. Основные элементы Если индикатор, стойка и плита, которые обычно используются для различных измерений, уже имеются, то в этом случае необходимы только: - измерительные блоки для установки резцовых головок, - плита для закрепления измерительного блока, которая позволяет его удерживать на месте (базовая плита), - установочный эталон (см. установочные эталоны MAS) Измерительные блоки для установки резцовых головок Код заказа Размер A Размеры мм B C C3-PMU-01M C3 65 85 44 C4-PMU-01M C4 77 94 54 C5-PMU-01M C5 94 130 70 C6-PMU-01 C6 114 135 90 C8-PMU-01 C8 133 150 106 Базовая плита A B D 30
