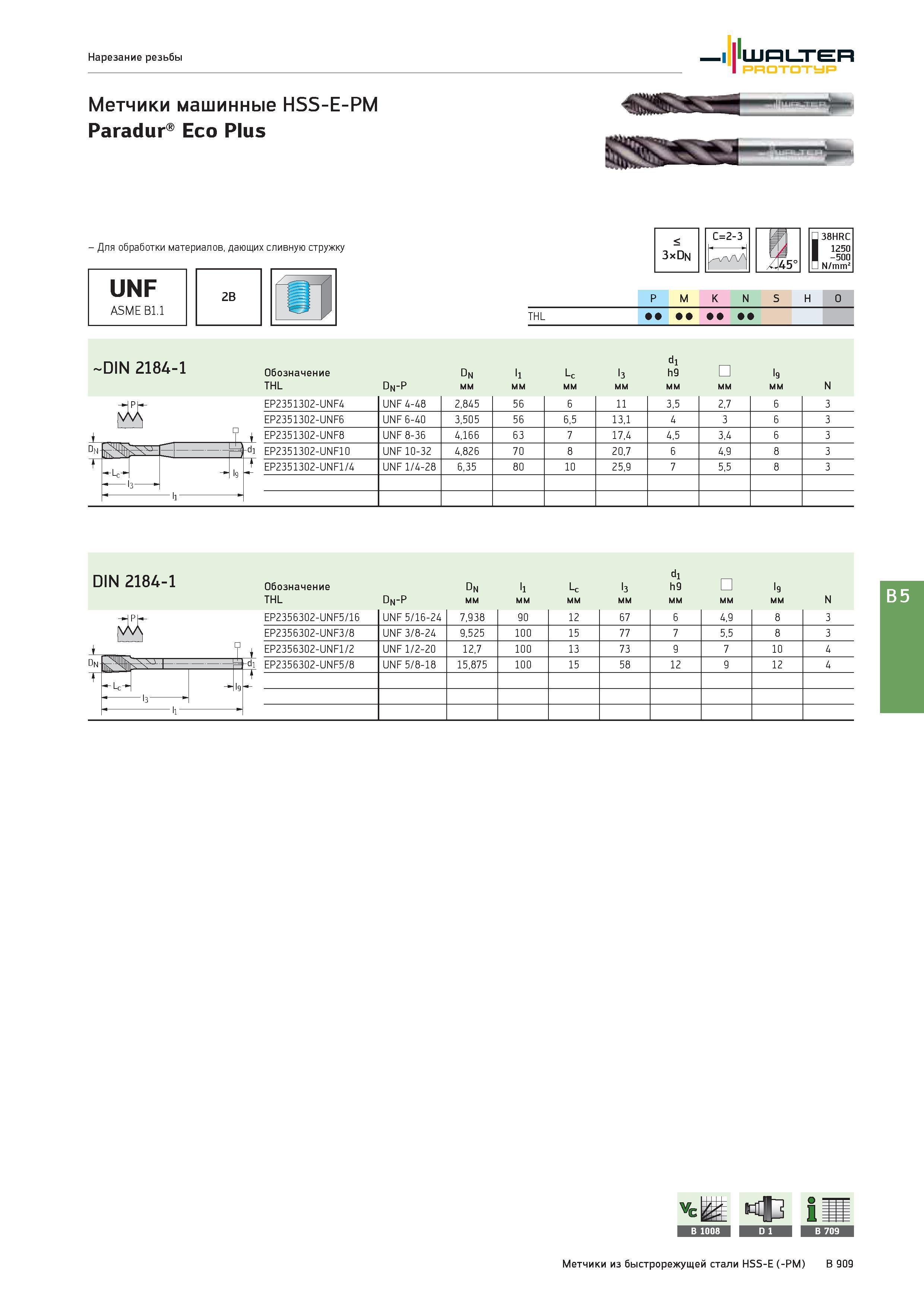

1423 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B909

Каталог WALTER 2017 Инструмент и оснастка Стр. B909 1423 Lab2u

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E-PM Paradur Eco Plus Для обработки материалов, дающих сливную стружку UNF ASME B1.1 2B < 3xDn С=2-3 38HRC 1250 -500 N/mm2 Р М K N S H O THL DIN 2184-1 Обозначение Dn ll Lc l3 dl h9 l9 THL Dn-P мм N -н EP2351302-UNF4 UNF 4-48 2,845 56 6 11 3,5 2,7 6 3 'A EP2351302-UNF6 UNF 6-40 3,505 56 6,5 13,1 4 3 6 3 + EP2351302-UNF8 UNF 8-36 4,166 63 7 17,4 4,5 3,4 6 3 dn гЛ - hdi EP2351302-UNF10 UNF 10-32 4,826 70 8 20,7 6 4,9 8 3 t Lc->- lc T EP2351302-UNF1/4 UNF 1/4-28 6,35 80 10 25,9 7 5,5 8 3 3 ll DIN 2184-1 Обозначение Dn l1 Lc l3 d1 h9 l9 THL Dn-P мм N Dn - ш. д -Lc- lg + - 13 - ll EP2356302-UNF5/16 UNF 5/16-24 7,938 90 12 67 6 4,9 8 3 EP2356302-UNF3/8 UNF 3/8-24 9,525 100 15 77 7 5,5 8 3 EP2356302-UNF1/2 UNF 1/2-20 12,7 100 13 73 9 7 10 4 EP2356302-UNF5/8 UNF 5/8-18 15,875 100 15 58 12 9 12 4 Метчики из быстрорежущей стали HSS-E (-РМ) B 909
