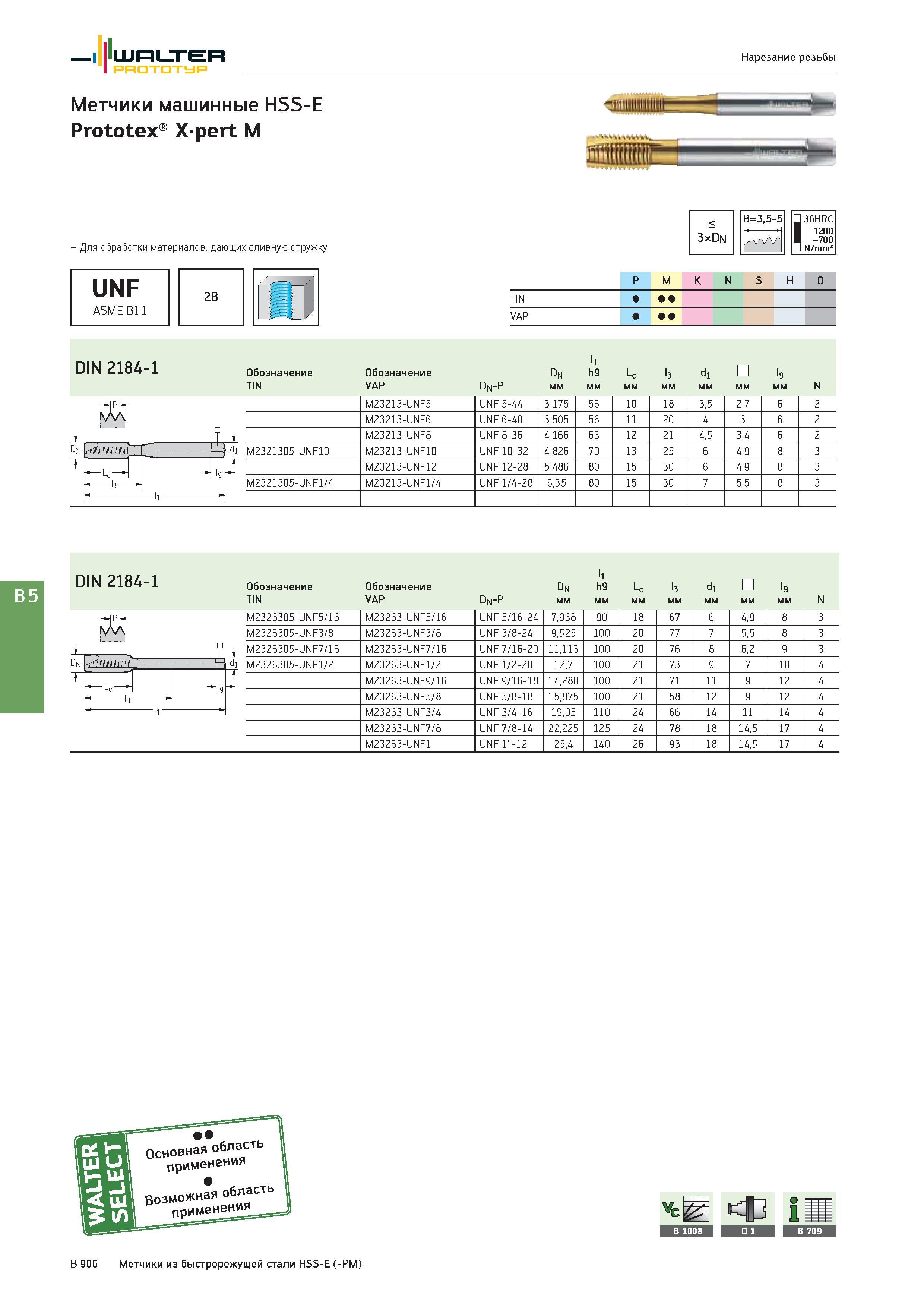

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E Prototex X-pert M ’I’HWIVnt Для обработки материалов, дающих сливную стружку UNF 2B n ASME B1.1 и B=3,5-5 36HRC 1 1200 -700 N/mm2 Р M K N S H O TIN VAP DIN 2184-1 Обозначение Dn ll h9 Lc l3 dl l9 TIN VAP Dn-P мм N M23213-UNF5 UNF 5-44 3,175 56 10 18 3,5 2,7 6 2 M23213-UNF6 UNF 6-40 3,505 56 11 20 4 3 6 2 M23213-UNF8 UNF 8-36 4,166 63 12 21 4,5 3,4 6 2 M2321305-UNF10 M23213-UNF10 UNF 10-32 4,826 70 13 25 6 4,9 8 3 M23213-UNF12 UNF 12-28 5,486 80 15 30 6 4,9 8 3 M2321305-UNF1/4 M23213-UNF1/4 UNF 1/4-28 6,35 80 15 30 7 5,5 8 3 L DIN 2184-1 Обозначение Dn l1 h9 Lc l3 d1 l9 TIN VAP Dn-P мм N M2326305-UNF5/16 M23263-UNF5/16 UNF 5/16-24 7,938 90 18 67 6 4,9 8 3 M2326305-UNF3/8 M23263-UNF3/8 UNF 3/8-24 9,525 100 20 77 7 5,5 8 3 z M2326305-UNF7/16 M23263-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 3 Dn ..utMWlWlNlllhllM mWfflTOnmttnt -1 rdl M2326305-UNF1/2 M23263-UNF1/2 UNF 1/2-20 12,7 100 21 73 9 7 10 4 1 T M23263-UNF9/16 UNF 9/16-18 14,288 100 21 71 11 9 12 4 13 M23263-UNF5/8 UNF 5/8-18 15,875 100 21 58 12 9 12 4 ll M23263-UNF3/4 UNF 3/4-16 19,05 110 24 66 14 11 14 4 M23263-UNF7/8 UNF 7/8-14 22,225 125 24 78 18 14,5 17 4 M23263-UNF1 2 F N U 25,4 140 26 93 18 14,5 17 4
