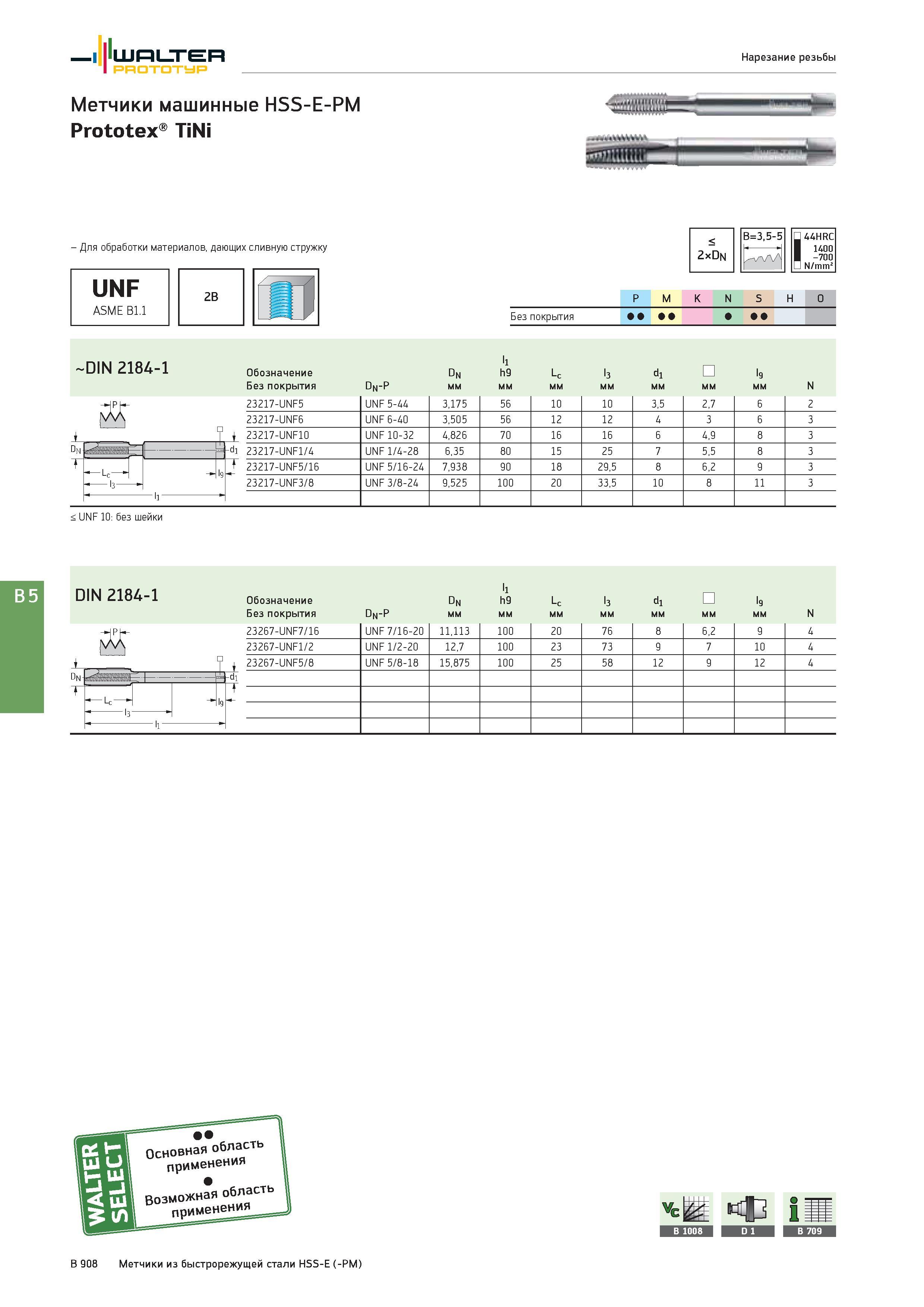

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E-PM Prototex TiNi Для обработки материалов, дающих сливную стружку UNF ASME B1.1 2B < 2xDn B=3,5-5 44HRC 1 1400 л/ЛЛ/' 1 -700 N/mm2 P M K N S H O Группы обрабатываемых материалов по ISO Без покрытия DIN 2184-1 Обозначение Dn li h9 Lc 1з di l9 Без покрытия Dn-P мм N 23217-UNF5 UNF 5-44 3,175 56 10 10 3,5 2,7 6 2 23217-UNF6 UNF 6-40 3,505 56 12 12 4 3 6 3 23217-UNF10 UNF 10-32 4,826 70 16 16 6 4,9 8 3 23217-UNF1/4 UNF 1/4-28 6,35 80 15 25 7 5,5 8 3 23217-UNF5/16 UNF 5/16-24 7,938 90 18 29,5 8 6,2 9 3 23217-UNF3/8 UNF 3/8-24 9,525 100 20 33,5 10 8 11 3 < UNF 10: без шейки DIN 2184-1 Обозначение Dn l1 h9 Lc 1з d1 l9 Без покрытия Dn-P мм N Dn ЕЧ 23267-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 4 23267-UNF1/2 UNF 1/2-20 12,7 100 23 73 9 7 10 4 23267-UNF5/8 UNF 5/8-18 15,875 100 25 58 12 9 12 4 Основная область применения Возможная об сТЬ применения B 908 Метчики из быстрорежущей стали HSS-E (-PM) Lc
