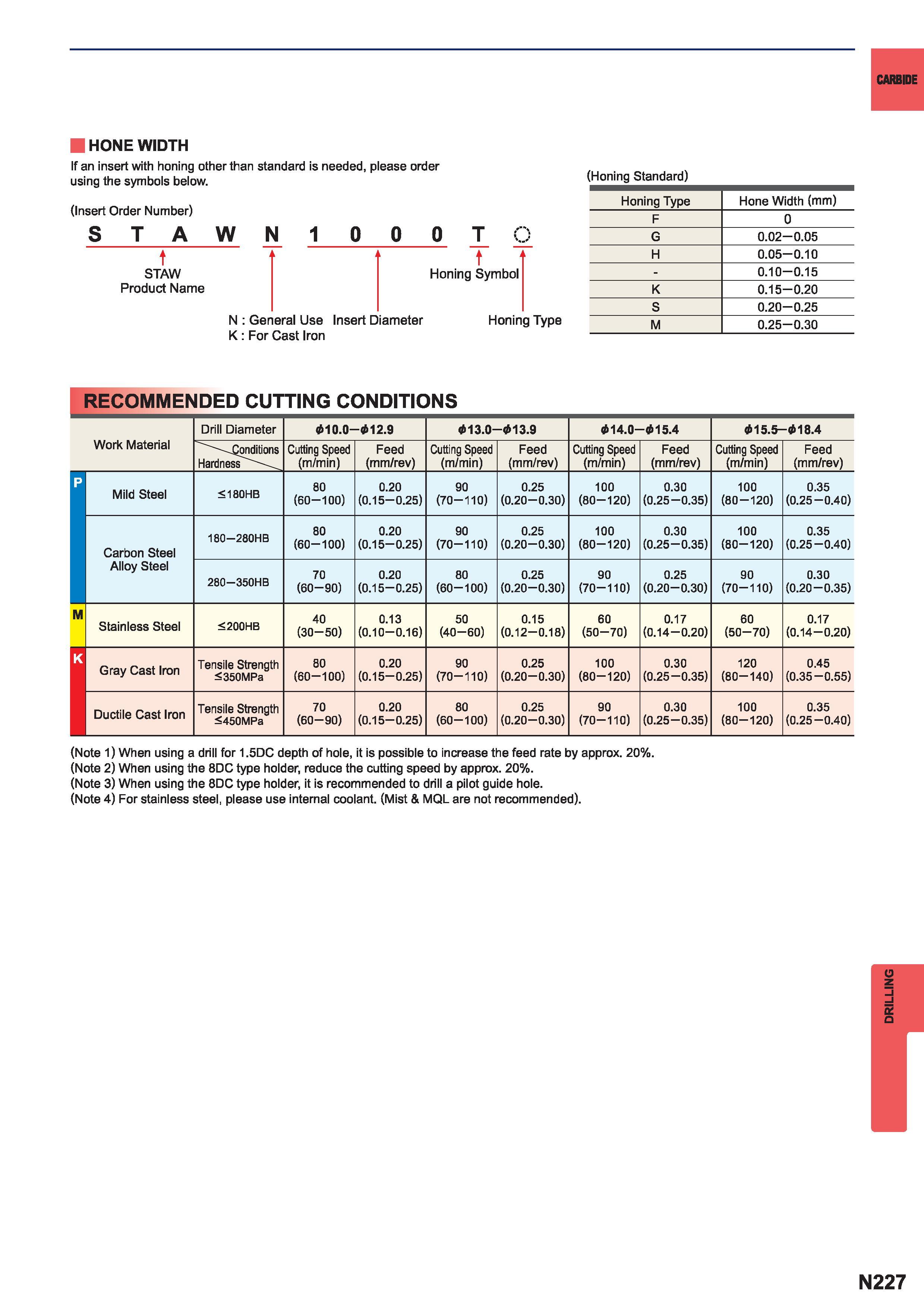

1543 Каталог MITSUBISHI 2015 Токарный и вращающийся инструмент Инструментальные решения Стр.N227
Каталог MITSUBISHI 2015 Металлорежущий инструмент Стр. N227 1543 ENG Lab2u CARBIDE HONE WIDTH If an insert with honing other than standard is needed please order using the symbols below. (Insert Order Number) STAWNIOOOTO t t STAW Honing Symbol Product Name N General Use Insert Diameter Honing Type K For Cast Iron Honing Standard) Honing Type Hone Width (mm) F 0 G 0.02-0.05 H 0.05-0.10 - 0.10-0.15 K 0.15-0.20 S 0.20-0.25 M 0.25-0.30 RECOMMENDED CUTTING CONDITIONS Work Material Drill Diameter 010.0-012.9 013.0-013.9 014.0-015.4 015.5-018.4 Conditions Hardness' Cutting Speed (m/min) Feed (mm/rev) Cutting Speed (m/min) Feed (mm/rev) Cutting Speed (m/min) Feed (mm/rev) Cutting Speed (m/min) Feed (mm/rev) Mild Steel 180HB 80 (60-100) 0.20 (0.15-0.25) 90 (70-110) 0.25 (0.20-0.30) 100 (80-120) 0.30 (0.25-0.35) 100 (80-120) 0.35 (0.25-0.40) Carbon Steel Alloy Steel 180 280HB 80 (60-100) 0.20 (0.15-0.25) 90 (70-110) 0.25 (0.20-0.30) 100 (80-120) 0.30 (0.25-0.35) 100 (80-120) 0.35 (0.25-0.40) 280 350HB 70 (60-90) 0.20 (0.15-0.25) 80 (60-100) 0.25 (0.20-0.30) 90 (70-110) 0.25 (0.20-0.30) 90 (70-110) 0.30 (0.20-0.35) Stainless Steel 200HB 40 (30-50) 0.13 (0.10-0.16) 50 (40-60) 0.15 (0.12-0.18) 60 (50-70) 0.17 (0.14-0.20) 60 (50-70) 0.17 (0.14-0.20) Gray Cast Iron Tensile Strength 350MPa 80 (60-100) 0.20 (0.15-0.25) 90 (70-110) 0.25 (0.20-0.30) 100 (80-120) 0.30 (0.25-0.35) 120 (80-140) 0.45 (0.35-0.55) Ductile Cast Iron Tensile Strength 450MPa 70 (60-90) 0.20 (0.15-0.25) 80 (60-100) 0.25 (0.20-0.30) 90 (70-110) 0.30 (0.25-0.35) 100 (80-120) 0.35 (0.25-0.40) (Note 1) When using a drill for 1.5DC depth of hole it is possible to increase the feed rate by approx. 20%. (Note 2) When using the 8DC type holder reduce the cutting speed by approx. 20%. (Note 3) When using the 8DC type holder it is recommended to drill a pilot guide hole. (Note 4) For stainless steel please use internal coolant. (Mist & MQL are not recommended). N227 DRILLING
