990 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.990

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 990 0990 Lab2u

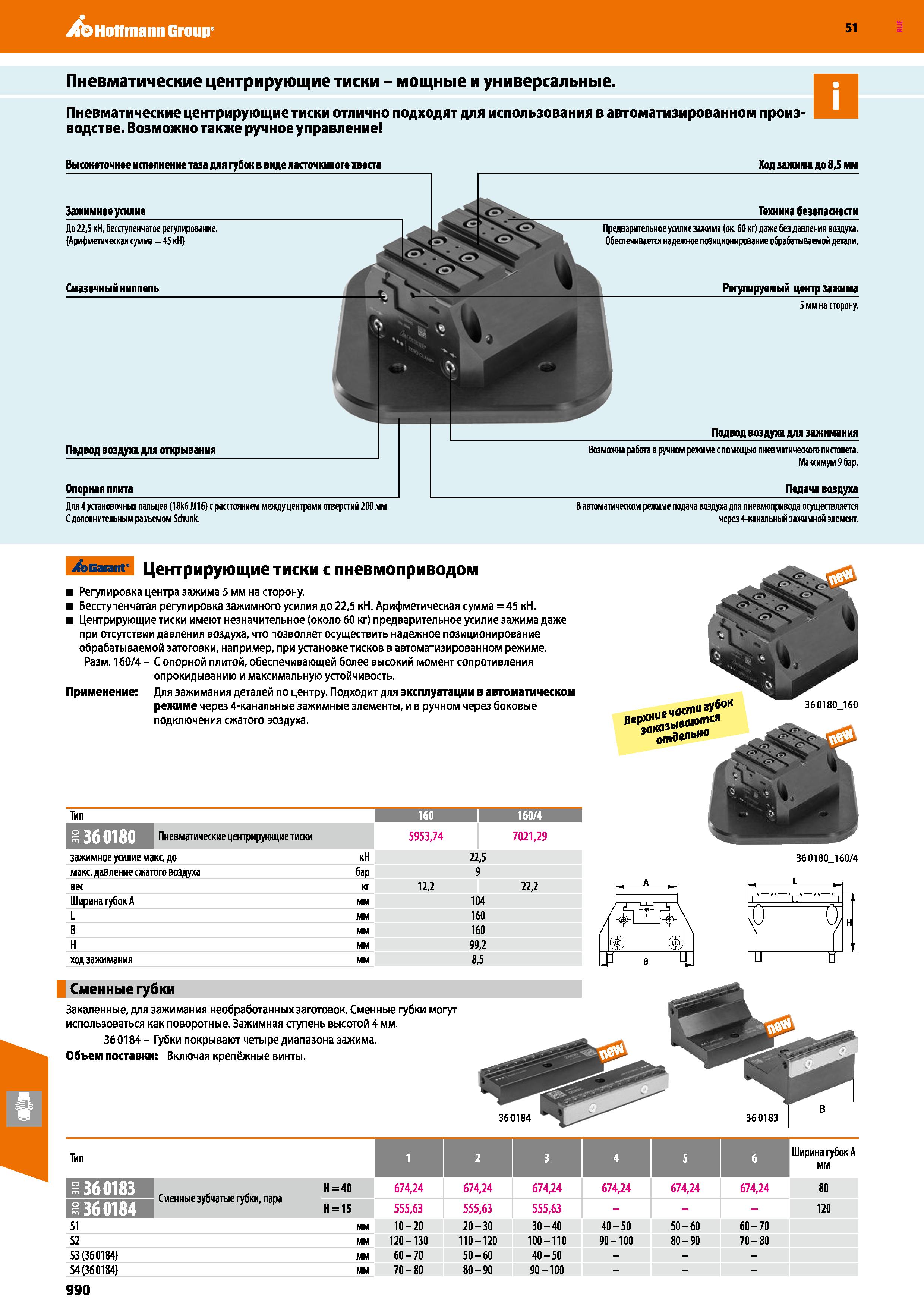

Hoffmann Group 51 Пневматические центрирующие тиски - мощные и универсальные. Пневматические центрирующие тиски отлично подходят для использования в автоматизированном производстве. Возможно также ручное управление Высокоточное исполнение таза для губок в виде ласточкиного хвоста Зажимное усилие Хад зажима до 8,5 мм До 22,5 кН, бесступенчатое регулирование. (Арифметическая сумма=45 кН) Смазочный ниппель Подвод воздуха для открывания Опорная плита Для 4 установочных пальцев (18кб М1 б) с расстоянием между центрами отверстий 200 мм. С дополнительным разъемом Schunk. Техника безопасности Предварительное усилие зажима (ок. 60 кг) даже без давления воздуха. Обеспечивается надежное позиционирование обрабатываемой детали. Регулируемый центр зажима 5 мм на сторону. Подвод воздуха для зажимания Возможна работа в ручном режиме с помощью пневматического пистолета. Максимум 9 бар. Подача воздуха В автоматическом режиме подача воздуха для пневмопривода осуществляется через 4-канальный зажимной элемент. /эсагапг Центрирующие тиски с пневмоприводом Регулировка центра зажима 5 мм на сторону. Бесступенчатая регулировка зажимного усилия до 22,5 кН. Арифметическая сумма = 45 кН. Центрирующие тиски имеют незначительное (около 60 кг) предварительное усилие зажима даже при отсутствии давления воздуха, что позволяет осуществить надежное позиционирование обрабатываемой затоговки, например, при установке тисков в автоматизированном режиме. Разм. 160/4 - С опорной плитой, обеспечивающей более высокий момент сопротивления опрокидыванию и максимальную устойчивость. Применение Для зажимания деталей по центру. Подходит для эксплуатации в автоматическом режиме через 4-канальные зажимные элементы, и в ручном через боковые подключения сжатого воздуха. Тип 160 160/4 I 360180 Пневматические центрирующие тиски 5953,74 7021,29 зажимное усилие макс. до макс. давление сжатого воздуха вес Ширина губок А L В Н ход зажимания кН бар кг мм 360180 160/-4 12,2 L „ хи 1 г Сменные губки Закаленные, для зажимания необработанных заготовок. Сменные губки могут использоваться как поворотные. Зажимная ступень высотой 4 мм. 360184 - Губки покрывают четыре диапазона зажима. Объем поставки: Включая крепёжные винты. 360184 Тип 1 2 3 4 5 6 S 360183 Сменные зубчатые губки, пара Н = 40 674,24 674,24 674,24 674,24 674,24 674,24 360184 Н = 15 555,63 555,63 555,63 - 51 мм 10-20 20-30 30-40 40-50 50-60 60-70 52 мм 120-130 110-120 100-110 90-100 80-90 70-80 53(360184) мм 60-70 50-60 40-50 - 54(360184) мм 70-80 80-90 90-100 - Ширина губок А мм 120 990
