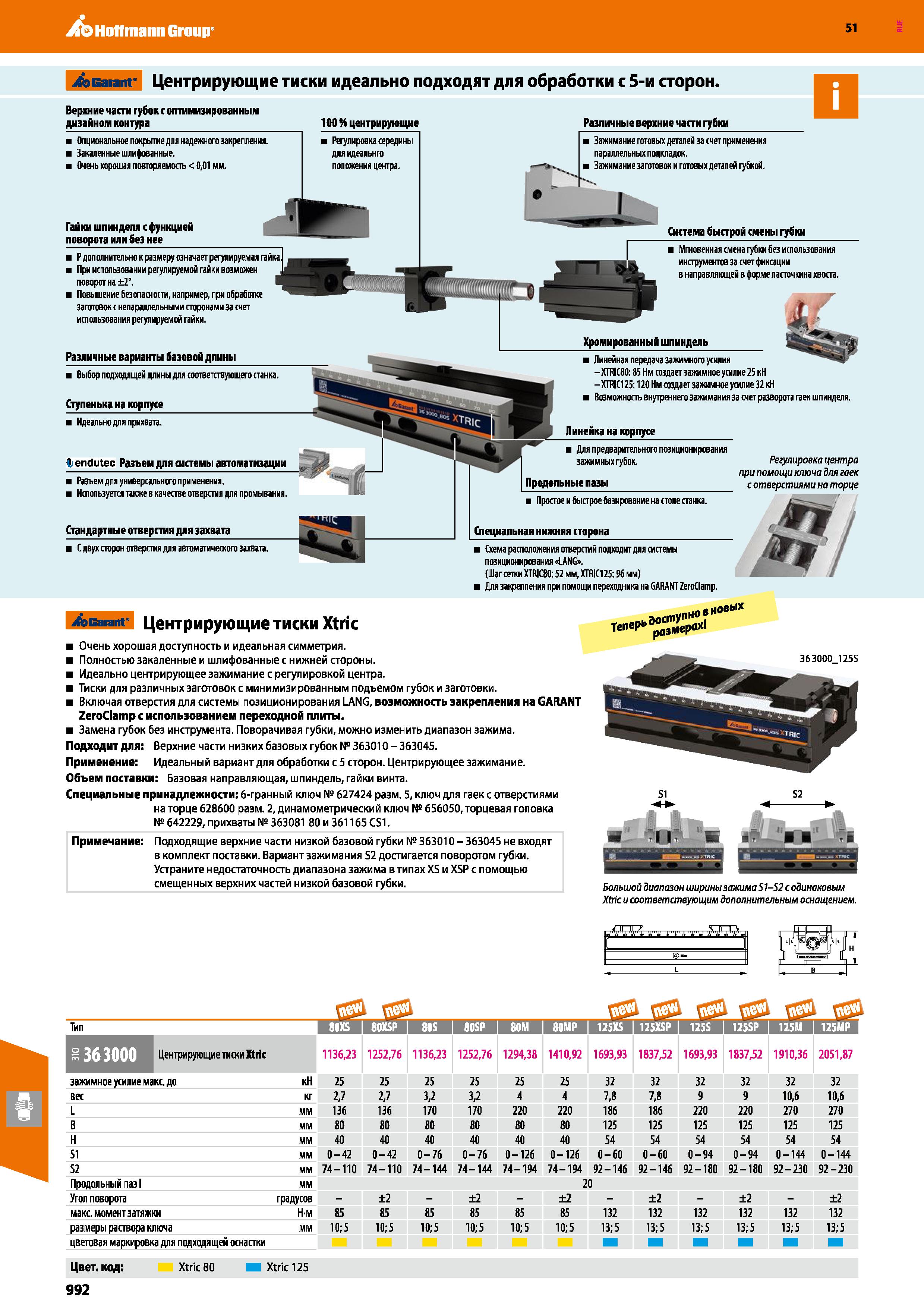

Hoffmann Group 51 Garant Центрирующие тиски идеально подходят для обработки с 5-и сторон. Верхние части губок с оптимизированным дизайном контура Опциональное покрытое для надежного закрепления. Закаленные шлифованные. Очень хорошая повторяемость 0,01 мм. Гайки шпинделя с функцией поворота или без нее Р дополнительно к размеру означает регулируемая гайка. При использовании регулируемой гайки возможен поворот на ±2°. Повышение безопасности, например, при обработке заготовок с непараллельными сторонами за счет использования регулируемой гайки. Различные варианты базовой длины Выбор подходящей длины для соответствующего станка. Ступенька на корпусе Идеально для прихвата. endutec Разъем для системы автоматизации Разъем для универсального применения. Ишользуется также в качестве отверстая для промывания. Стандартные отверстия для захвата С двух сторон отверстия для автоматического захвата. 100 Н центрирующие Регулировка середины для идеальнго положения центра. Различные верхние части губки Зажимание готовых деталей за счет применения параллельных подкладок. Зажимание заготовок и готовых деталей губкой. Система быстрой смены губки Мгновенная смена губки без использования инструментов за счет фиксации в направляющей вформе ласточкина хвоста. Хромированный шпиндель Линейная передача зажимного усилия - XTRIC80:85 Нм создает зажимное усилие 25 кН - XTRIC125:120 Нм создает зажимное усилие 32 кН Возможность внутреннего зажимания за счет разворота гаек шпиоделя. Линейка на корпусе Для предварительного позиционирования зажимных губок. Продольные пазы Простое и быстрое базирование на столе станка. Специальная нижняя сторона Схема расположения отверстий подходит для системы позиционирования LANG , (Шаг сетки XTRIC80:52 мм, XTRIC125:96 мм) Для закрепления при помощи переходника на GARANT ZeroClamp. Регулировка центра при помощи ключа для гаек с отверстиями на торце / Garant Центрирующие тиски Xtric Очень хорошая доступность и идеальная симметрия. Полностью закаленные и шлифованные с нижней стороны. Идеально центрирующее зажимание с регулировкой центра. Тиски для различных заготовок с минимизированным подъемом губок и заготовки. Включая отверстия для системы позиционирования LANG, возможность закрепления на GARANT ZeroClamp с использованием переходной плиты. Замена губок без инструмента. Поворачивая губки, можно изменить диапазон зажима. Подходит для: Верхние части низких базовых губок № 363010 - 363045. Применение Идеальный вариант для обработки с 5 сторон. Центрирующее зажимание. Объем поставки: Базовая направляющая, шпиндель, гайки винта. Специальные принадлежности: 6-гранный ключ № 627424 разм. 5, ключ для гаек с отверстиями на торце 628600 разм. 2, динамометрический ключ № 656050, торцевая головка № 642229, прихваты № 363081 80 и 361165 CS1. Примечание: Подходящие верхние части низкой базовой губки № 363010 - 363045 не входят в комплект поставки. Вариант зажимания 52 достигается поворотом губки. Устраните недостаточность диапазона зажима в типах XS и XSP с помощью смещенных верхних частей низкой базовой губки. S2 Большой диапазон ширины зажима S1-S2 с одинаковым Xtric и соответствующим дополнительным оснащением. ..па, -В- ТйЗД Тип тШ 80XSP И: М 80SP И.Ч'.И 80МР I 125X5 j 125XSp1 125S I 125SP I 125М I 125МР 1 РКГгКМШИ Центрирующие теки Xtric 1136,23 1252,76 1136,23 1252,76 1294,38 1410,92 1693,93 1837,52 1693,93 1837,52 1910,36 2051,87 зажимное усилие макс. до кН 25 25 25 25 25 25 32 32 32 32 32 32 вес кг 2,7 2,7 3,2 3,2 4 4 7,8 7,8 9 9 10,6 10,6 L мм 136 136 170 170 220 220 186 186 220 220 270 270 В мм 80 80 80 80 80 80 125 125 125 125 125 125 Н мм 40 40 40 40 40 40 54 54 54 54 54 54 S1 мм 0-42 0-42 0-76 0-76 0-126 0-126 0-60 0-60 0-94 0-94 0-144 0-144 S2 мм 74-110 74-110 74-144 74-144 74-194 74-194 92-146 92-146 92-180 92-180 92 - 230 92-230 Продольный паз I мм 20 Угол поворота градусов - ±2 - ±2 - ±2 - ±2 - ±2 - ±2 макс. момент затяжки Н-м 85 85 85 85 85 85 132 132 132 132 132 132 размеры раствора ключа мм 10;5 10; 5 10; 5 10; 5 10; 5 10; 5 13; 5 13; 5 13; 5 13; 5 13; 5 13; 5 цветовая маркировка для подходящей оснастки ш Ш ш Ш ш ш Цвет, код: Xtric 80 Xtric 125 -TS -' 363000 125S 992
