987 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.987

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 987 0987 Lab2u

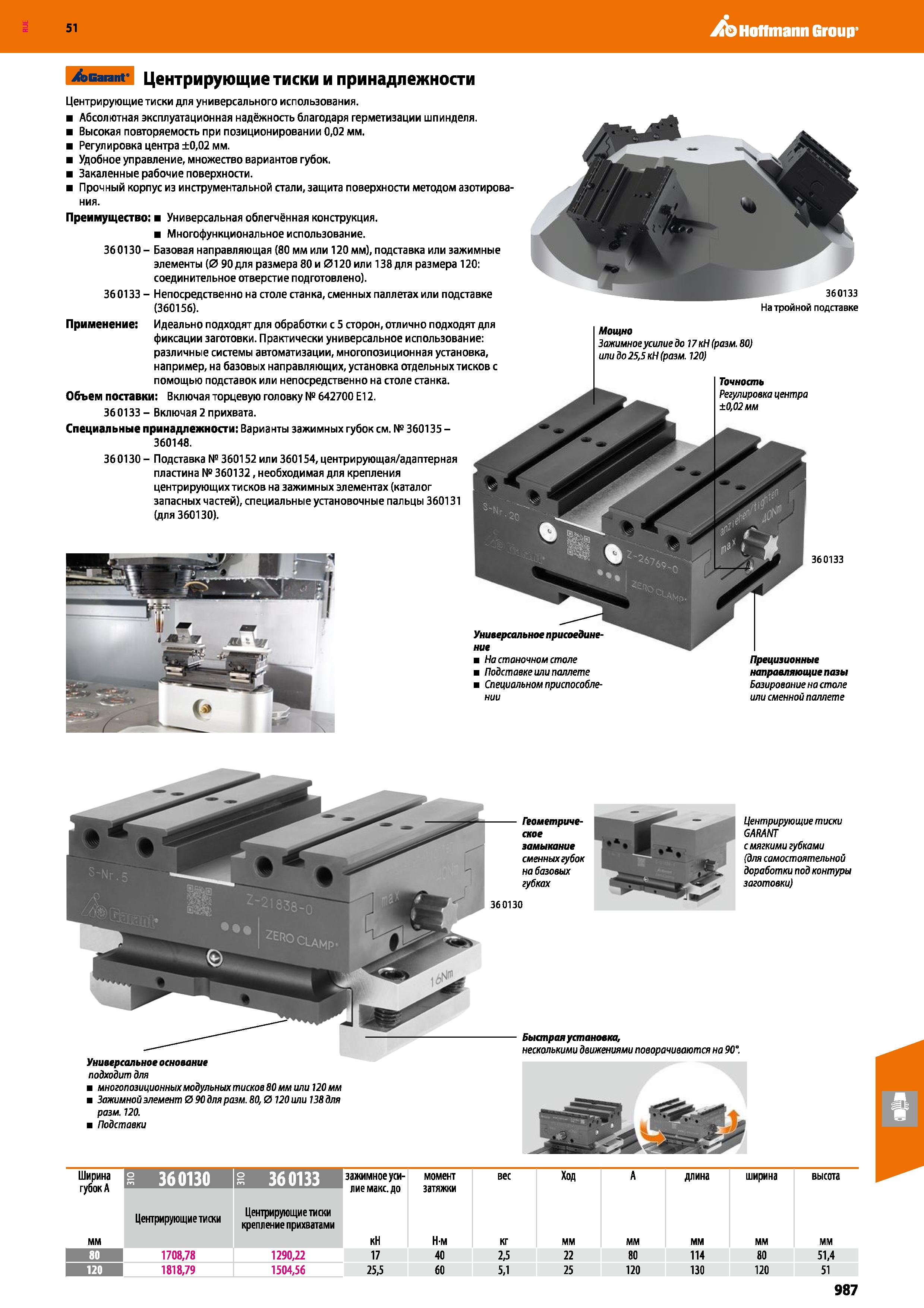

Hoffmann Group 51 /аБагам’ Центрирующие тиски и принадлежности Центрирующие тиски для универсального использования. Абсолютная эксплуатационная надёжность благодаря герметизации шпинделя. Высокая повторяемость при позиционировании 0,02 мм. Регулировка центра ±0,02 мм. Удобное управление, множество вариантов губок. Закаленные рабочие поверхности. Прочный корпус из инструментальной стали, защита поверхности методом азотирования. Преимущество: Универсальная облегчённая конструкция. Многофункциональное использование. 360130 - Базовая направляющая (80 мм или 120 мм), подставка или зажимные элементы (0 90 для размера 80 и 0120 или 138 для размера 120: соединительное отверстие подготовлено). 360133 - Непосредственно на столе станка, сменных паллетах или подставке (360156). Применение Идеально подходят для обработки с 5 сторон, отлично подходят для фиксации заготовки. Практически универсальное использование: различные системы автоматизации, многопозиционная установка, например, на базовых направляющих, установка отдельных тисков с помощью подставок или непосредственно на столе станка. Объем поставки: Включая торцевую головку № 642700 Е12. 360133 - Включая 2 прихвата. Специальные принадлежности: Варианты зажимных губок см. № 360135 -360148. 360133 На тройной подставке Мощно Зажимное усилие до 17 кН (разм. 80) или до 25,5 кН (разм. 120) Точность Регулировка центра ±0,02 мм Универсальное присоединение ш На станочном столе ш Подставке или паллете ш Специальном приспособлении Прецизионные направляющие пазы Базирование на столе или сменной паллете 360130 - Подставка № 360152 или 360154, центрирующая/адаптерная пластина № 360132, необходимая для крепления центрирующих тисков на зажимных элементах (каталог запасных частей), специальные установочные пальцы 360131 (для 360130). Универсальное основание подходит для ш многопозиционных модульных тисков 80 мм или 120 мм ш Зажимной элемент 0 90 для разм. 80,0120 или 138 для разм. 120. и Подставки Геометриче- ское замыкание сменных губок на базовых губках 360130 Центрирующие тиски GARANT с мягкими губками (для самостоятельной доработки под контуры заготовки) Быстрая установка, несколькими движениями поворачиваются на 90°. Ширина губок А 360130 360133 зажимное уси- момент затяжки вес Ход А длина ширина высота лие мз кс. до мм Центрирующие тиски Центрирующие тиски крепление прихватами кН Нм кг мм 80 1708,78 1290,22 17 40 2,5 22 80 114 80 51,4 120 1818,79 1504,56 25,5 60 5,1 25 120 130 120 51 987
