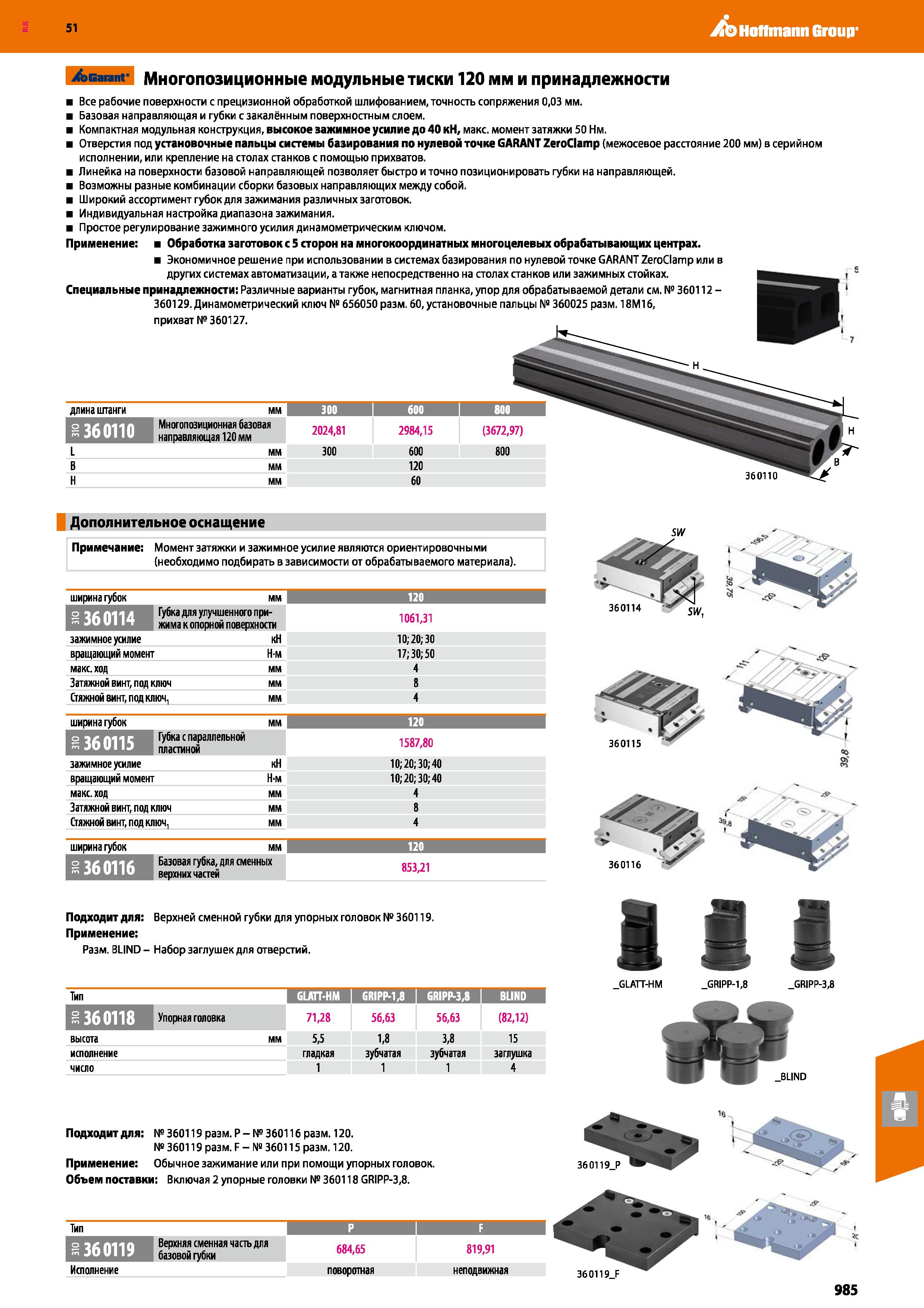

Hoffmann Group 51 /аБагам’ Многопозиционные модульные тиски 120 мм и принадлежности Все рабочие поверхности с прецизионной обработкой шлифованием, точность сопряжения 0,03 мм. Базовая направляющая и губки с закалённым поверхностным слоем. Компактная модульная конструкция, высокое зажимное усилие до 40 кН, макс. момент затяжки 50 Нм. Отверстия под установочные пальцы системы базирования по нулевой точке GARANT ZeroClamp (межосевое расстояние 200 мм) в серийном исполнении, или крепление на столах станков с помощью прихватов. Линейка на поверхности базовой направляющей позволяет быстро и точно позиционировать губки на направляющей. Возможны разные комбинации сборки базовых направляющих между собой. Широкий ассортимент губок для зажимания различных заготовок. Индивидуальная настройка диапазона зажимания. Простое регулирование зажимного усилия динамометрическим ключом. Применение Обработка заготовок с 5 сторон на многокоординатных многоцелевых обрабатывающих центрах. Экономичное решение при использовании в системах базирования по нулевой точке GARANT ZeroClamp или в других системах автоматизации, а также непосредственно на столах станков или зажимных стойках. Специальные принадлежности; Различные варианты губок, магнитная планка, упор для обрабатываемой детали см. №360112 -360129. Динамометрический ключ № 656050 разм. 60, установочные пальцы № 360025 разм. 18М16, прихват №360127. длина иланги мм 300 I 600 800 360110 Многопозиционная базовая направляющая 120 мм 2024,81 2984,15 (3672,97) L мм 300 600 800 в мм 120 н мм 60 360110 Дополнительное оснащение Примечание: Момент затяжки и зажимное усилие являются ориентировочными (необходимо подбирать в зависимости от обрабатываемого материала). ширина губок мм 120 Губка для улучшенного при-жима к опорной поверхности 1061,31 зажимное усилие кН 10; 20; 30 вращающий момент Н-м 17; 30; 50 макс. ход мм 4 Затяжной винт, под ключ мм 8 Стяжной винт, под ключ, мм 4 ширина губок мм 120 ИШГ 5 Губка с параллельной пластиной 1587,80 зажимное усилие вращающий момент макс. ход Затяжной винт, под ключ Стяжной винт, под ключ. кН Н'М мм 10; 20; 30; 40 10; 20; 30; 40 4 8 4 ширина губок мм 120 I 360116 Базовая губка, для сменных верхних частей 853,21 Подходит для: Верхней сменной губки для упорных головок № 360119. Применение Разм. BLIND - Набор заглушек для отверстий. Тип GRIPP-1,8 GRIPP-3,8 ikmsb 360118 71,28 56,63 56,63 (82,12) высота мм 5,5 1,8 3,8 15 исполнение гладкая зубчатая зубчатая заглушка число 1 1 1 4 360114 360115 360116 GLATT-HM GRIPP-1,8 GRIPP-3,8 Подходит для: № 360119 разм. Р - № 360116 разм. 120. № 360119 разм. F - № 360115 разм. 120. Применение Обычное зажимание или при помощи упорных головок. Объем поставки: Включая 2 упорные головки № 360118 GRIPP-3,8. Тип Р 1 F 360119 Верхняя сменная часть для базовой губки 684,65 819,91 Исполнение поворотная неподвижная 36 0119 F BLIND 985
