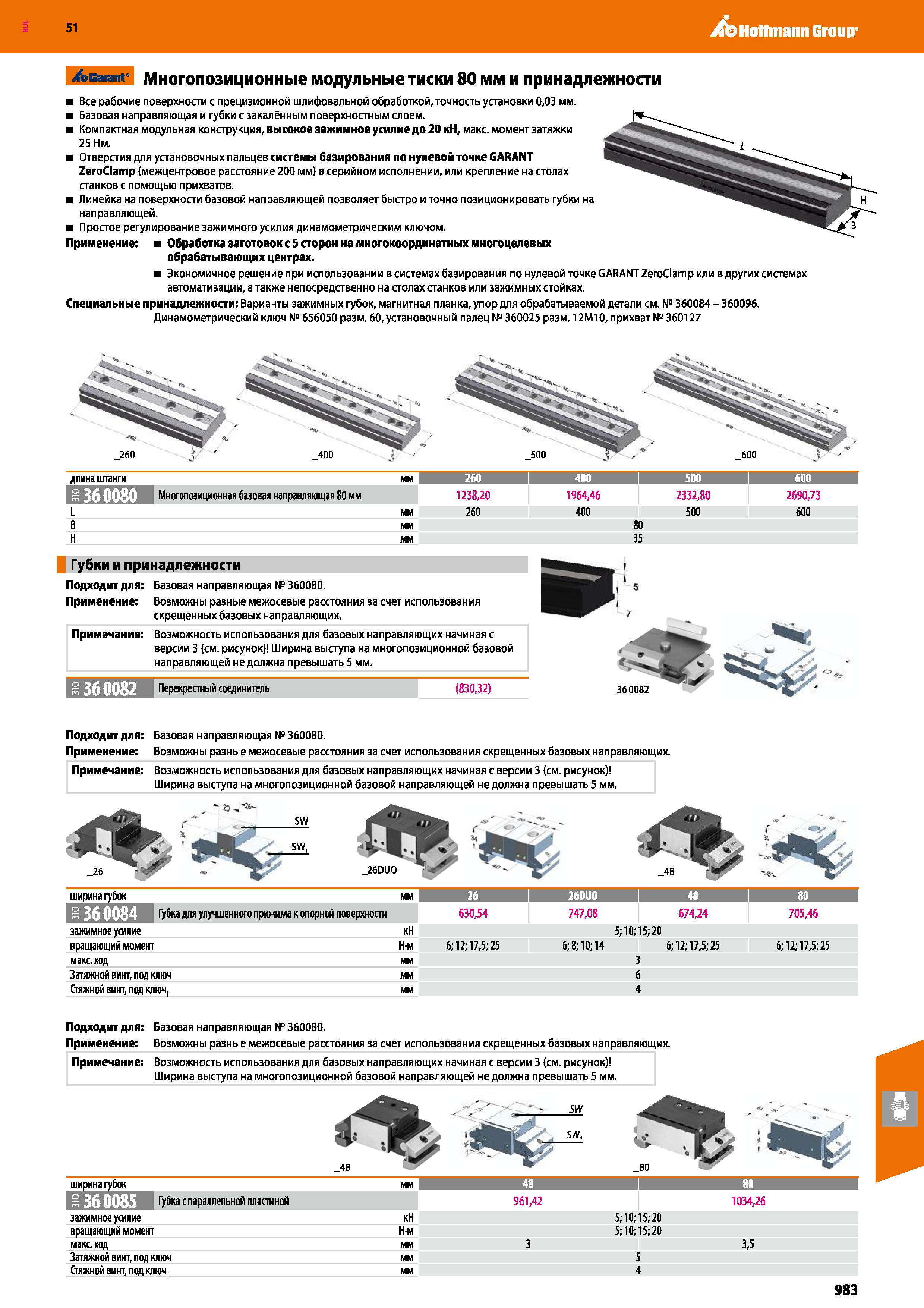

Hoffmann Group 51 /эвагапг Многопозиционные модульные тиски 80 мм и принадлежности Все рабочие поверхности с прецизионной шлифовальной обработкой, точность установки 0,03 мм. Базовая направляющая и губки с закалённым поверхностным слоем. Компактная модульная конструкция, высокое зажимное усилие до 20 кН, макс. момент затяжки 25 Нм. Отверстия для установочных пальцев системы базирования по нулевой точке GARANT ZeroClamp (межцентровое расстояние 200 мм) в серийном исполнении, или крепление на столах станков с помощью прихватов. Линейка на поверхности базовой направляющей позволяет быстро и точно позиционировать губки на направляющей. Простое регулирование зажимного усилия динамометрическим ключом. Применение Обработка заготовок с 5 сторон на многокоординатных многоцелевых обрабатывающих центрах. Экономичное решение при использовании в системах базирования по нулевой точке GARANT ZeroClamp или автоматизации, а также непосредственно на столах станков или зажимных стойках. Специальные принадлежности: Варианты зажимных губок, магнитная планка, упор для обрабатываемой детали см. № 360084-Динамометрический ключ № 656050 разм. 60, установочный палец №360025 разм. 12М10, прихват № 360127 в других системах - 360096. 2б0 .400 длина штанги мм 260 400 I 500 I боо I llrfc Г if 117ПТГИ Многопозиционная базовая направляющая 80 мм 1238,20 1964,46 2332,80 2690,73 L мм 260 400 500 600 В мм 80 Н мм 35 Губки и принадлежности Подходит для: Базовая направляющая № 360080. Применение Возможны разные межосевые расстояния за счет использования скрещенных базовых направляющих. 360082 Подходит для: Базовая направляющая № 360080. Применение Возможны разные межосевые расстояния за счет использования скрещенных базовых направляющих. Примечание: Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок) Ширина выступа на многопозиционной базовой направляющей не должна превышать 5 мм. 26DUO ширина губок мм 26 I 26DU0 I 80 1 Губка для улучшенного прижима к опорной поверхности 630,54 747,08 674,24 705,46 зажимное усилие кН 5; 10; 15; 20 вращающий момент Н-м 6; 12; 17,5;25 6; 8; 10; 14 6; 12; 17,5; 25 6; 12; 17,5; 25 макс. ход мм 3 Затяжной винт, под ключ мм 6 Стяжной винт, под ключ, мм 4 Подходит для: Базовая направляющая № 360080. Применение Возможны разные межосевые расстояния за счет использования скрещенных базовых направляющих. Примечание: Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок) Ширина выступа на многопозиционной базовой направляющей не должна превышать 5 мм. 48 ширина губок мм 48 1 80 jrfcfi'TlllTiT B Губка с параллельной пластиной 961,42 1034,26 зажимное усилие кН 5; 10; 15; 20 вращающий момент Н-м 5; 10; 15; 20 макс. ход мм 3 3,5 Затяжной винт, под ключ мм 5 Стяжной винт, под ключ, мм 4 983
