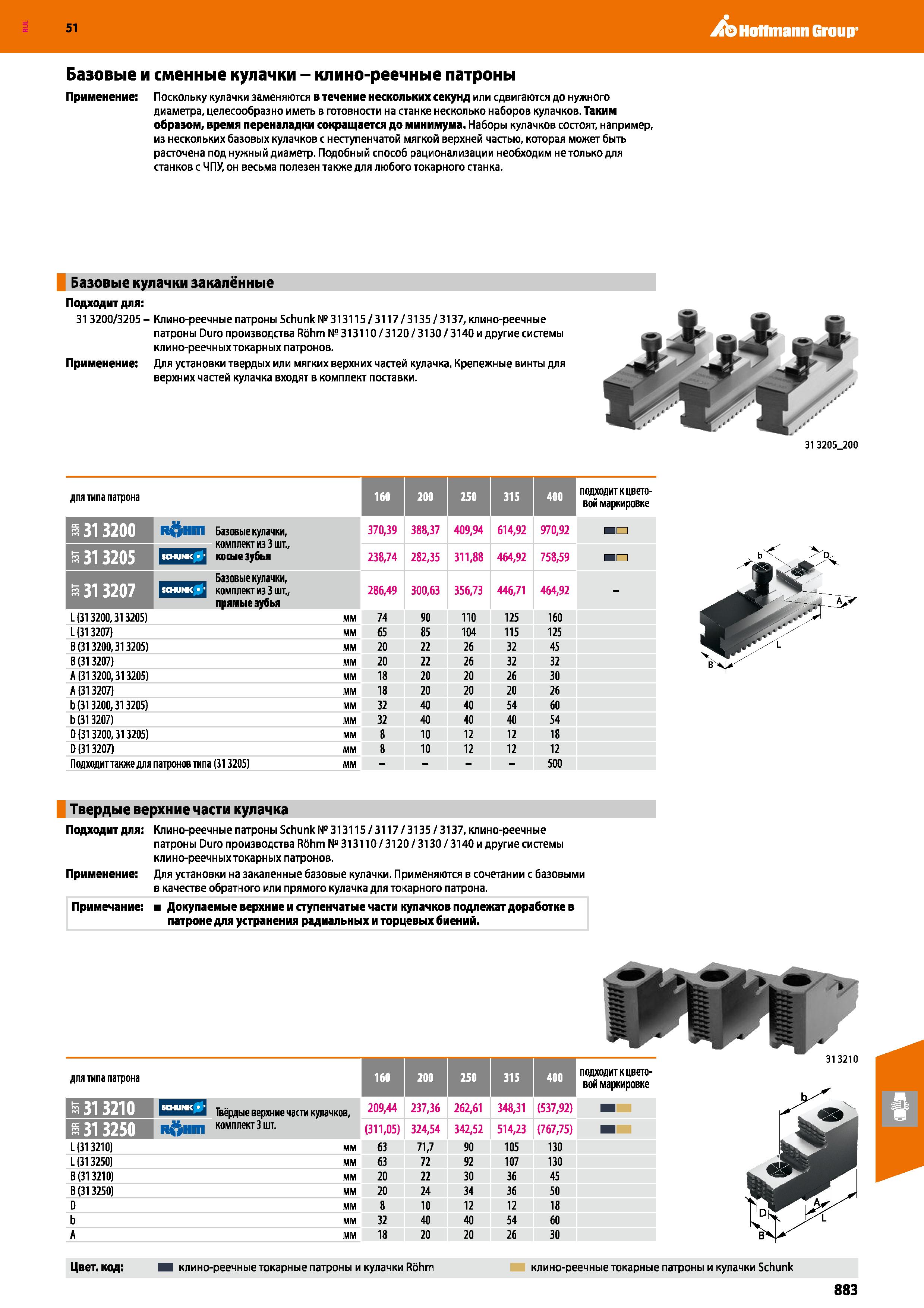

Hoffmann Group 51 Базовые и сменные кулачки - клино-реечные патроны Применение Поскольку кулачки заменяются в течение нескольких секунд или сдвигаются до нужного диаметра, целесообразно иметь в готовности на станке несколько наборов кулачков. Таким образом, время переналадки сокращается до минимума. Наборы кулачков состоят, например, из нескольких базовых кулачков с неступенчатой мягкой верхней частью, которая может быть расточена под нужный диаметр. Подобный способ рационализации необходим не только для станков с ЧПУ, он весьма полезен также для любого токарного станка. Базовые кулачки закалённые Подходит для: 313200/3205 - Клино-реечные патроны Schunk №313115/3117/3135 /3137, клино-реечные патроны Duro производства Rohm №313110/3120/3130/3140 и другие системы клино-реечных токарных патронов. Применение Для установки твердых или мягких верхних частей кулачка. Крепежные винты для верхних частей кулачка входят в комплект поставки. 31 3205 200 для типа патрона 160 200 250 315 400 подходит к цветовой маркировке СС m ПП 313200 П НШ Базовые кулачки. 370,39 388,37 409,94 614,92 970,92 о 1 m m 313205 комплект из 3 шт., косые зубья 238,74 282,35 311,88 464,92 758,59 п 1 m гп 313207 Базовые кулачки, комплект из 3 шт., прямые зубья 286,49 300,63 356,73 446,71 464,92 - L (313200,313205) мм 74 90 110 125 160 L (313207) мм 65 85 104 115 125 В (313200,313205) мм 20 22 26 32 45 В (313207) мм 20 22 26 32 32 А (313200,313205) мм 18 20 20 26 30 А (313207) мм 18 20 20 20 26 Ь(31 3200,31 3205) мм 32 40 40 54 60 Ь(31 3207) мм 32 40 40 40 54 D (313200,313205) мм 8 10 12 12 18 D (313207) мм 8 10 12 12 12 Подходит также для патронов типа (313205) мм 500 Твердые верхние части кулачка Подходит для: Клино-реечные патроны Schunk №313115/3117/3135/ 3137, клино-реечные патроны Duro производства Rohm №313110/3120/3130/ 3140 и другие системы клино-реечных токарных патронов. Применение Для установки на закаленные базовые кулачки. Применяются в сочетании с базовыми в качестве обратного или прямого кулачка для токарного патрона. Примечание: Докупаемые верхние и ступенчатые части кулачков подлежат доработке в патроне для устранения радиальных и торцевых биений. для типа патрона 160 200 250 315 400 подходит к цветовой маркировке ттш Твёрдые верхние части кулачков. 209,44 237,36 262,61 348,31 (537,92) S313250 н&нт комплект Зшт. (311,05) 324,54 342,52 514,23 (767,75) L (313210) мм 63 71,7 90 105 130 L (313250) мм 63 72 92 107 130 В (313210) мм 20 22 30 36 45 В (313250) мм 20 24 34 36 50 D мм 8 10 12 12 18 b мм 32 40 40 54 60 А мм 18 20 20 26 30 313210 Цвет, код; клино-реечные токарные патроны и кулачки Rohm клино-реечные токарные патроны и кулачки Schunk 883
