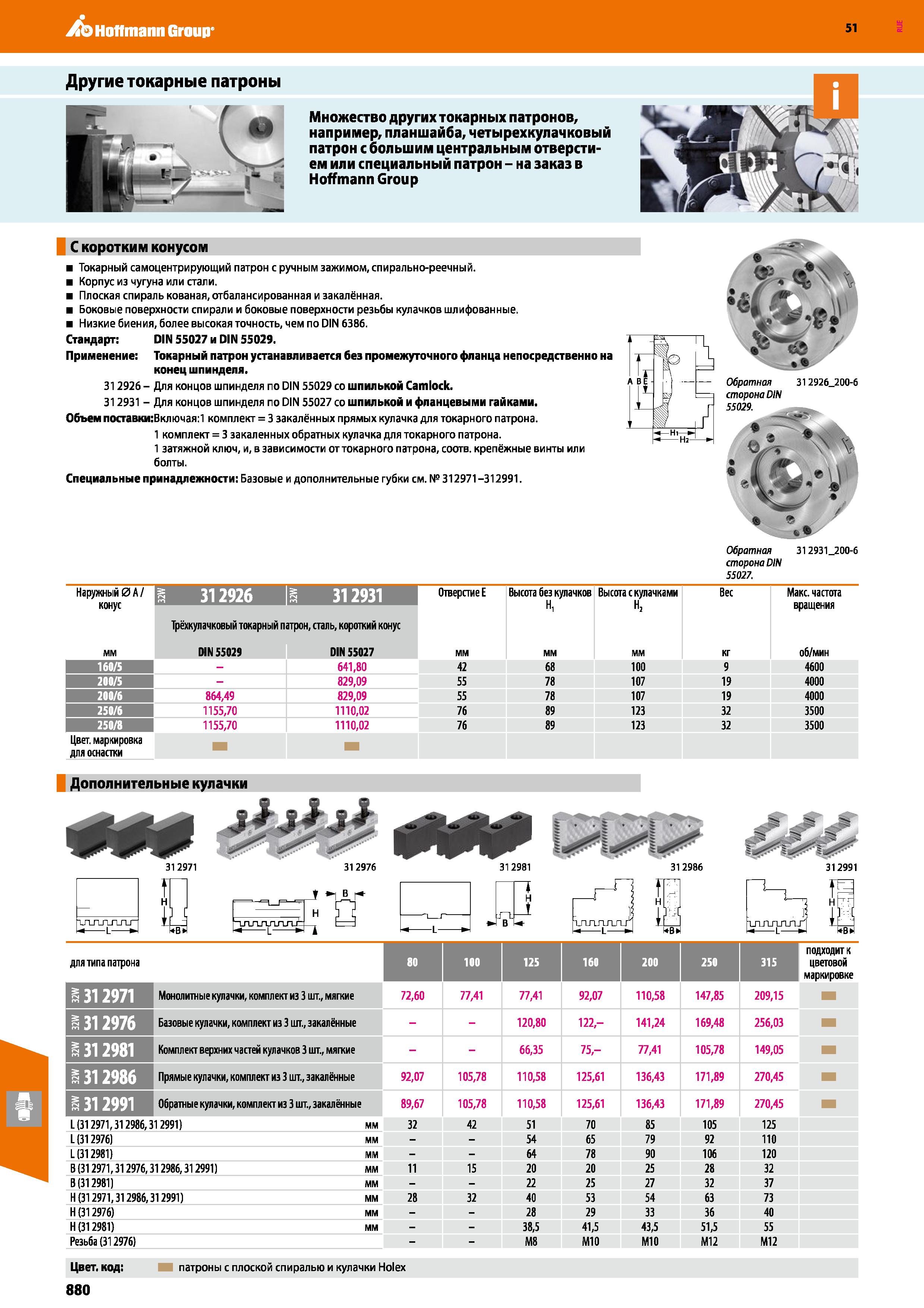

Hoffmann Group 51 Множество других токарных патронов, например, планшайба, четырехкулачковый патрон с большим центральным отверстием или специальный патрон - на заказ в Hoffmann Group С КОРОТКИМ KOI м Токарный самоцентрирующий патрон с ручным зажимом, спирально-реечный. Корпус из чугуна или стали. Плоская спираль кованая, отбалансированная и закалённая. Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные. Низкие биения, более высокая точность, чем по DIN 6386. Стандарт: DIN 55027 и DIN 55029. Применение Токарный патрон устанавливается без промежуточного фланца непосредственно на конец шпинделя. 312926 - Для концов шпинделя по DIN 55029 со шпилькой Camlock. 312931 - Для концов шпинделя по DIN 55027 со шпилькой и фланцевыми гайками. Объем поставки:Включая:1 комплект = 3 закалённых прямых кулачка для токарного патрона. 1 комплект = 3 закаленных обратных кулачка для токарного патрона. 1 затяжной ключ, и, в зависимости от токарного патрона, соотв. крепёжные винты или болты. Специальные принадлежности: Базовые и дополнительные губки см. №312971-312991. . f г 4 ИБ 1У Ж Обратная 312926 200-б сторона DIN 55029. Обратная 312931 200-б сторона DIN 55027. Наружный 0 А/ конус Щ 312926 £ 31 2931 Отверстие Е Высота без кулачков н, Высота с кулачками н, Вес Макс. частота вращения Трёхкулачковый токарный патрон, сталь, короткий конус мм DIN 55029 DIN 55027 мм кг об/мин 160/5 - 641,80 42 68 100 9 4600 200/5 - 829,09 55 78 107 19 4000 200/6 864,49 829,09 55 78 107 19 4000 250/6 1155,70 1110,02 76 89 123 32 3500 250/8 1155,70 1110,02 76 89 123 32 3500 Цвет, маркировка для оснастки Дополнительные кулачки тгитгитл г L 31 2971 31 2976 31 2981 JTJHJT/lTLTLC и-L- н У - -L- В 31 2986 для типа патрона D 100 125 160 200 250 подходит к цветовой маркировке и 312971 Монолитные кулачки, комплект из 3 шт., мягкие 72,60 77,41 77,41 92,07 110,58 147,85 209,15 1=312976 Базовые кулачки, комплект из 3 шт., закалённые 120,80 122,- 141,24 169,48 256,03 и 312981 Комплект верхних частей кулачков 3 шт., мягкие 66,35 75,- 77,41 105,78 149,05 И312986 Прямые кулачки, комплект из 3 шт., закалённые 92,07 105,78 110,58 125,61 136,43 171,89 270,45 s 312991 Обратные кулачки, комплект из 3 шт., закалённые 89,67 105,78 110,58 125,61 136,43 171,89 270,45 L (312971,312986,31 2991) мм 32 42 51 70 85 105 125 L (312976) мм 54 65 79 92 110 L (312981) мм 64 78 90 106 120 В (312971,312976,312986,312991) мм 11 15 20 20 25 28 32 В(312981) мм 22 25 27 32 37 Н (312971,312986,312991) мм 28 32 40 53 54 63 73 Н (312976) мм 28 29 33 36 40 Н (312981) мм 38,5 41,5 43,5 51,5 55 Резьба (312976) М8 МЮ МЮ М12 М12 Цвет, код: патроны с плоской спиралью и кулачки Holex Другие токарные патроны 880
