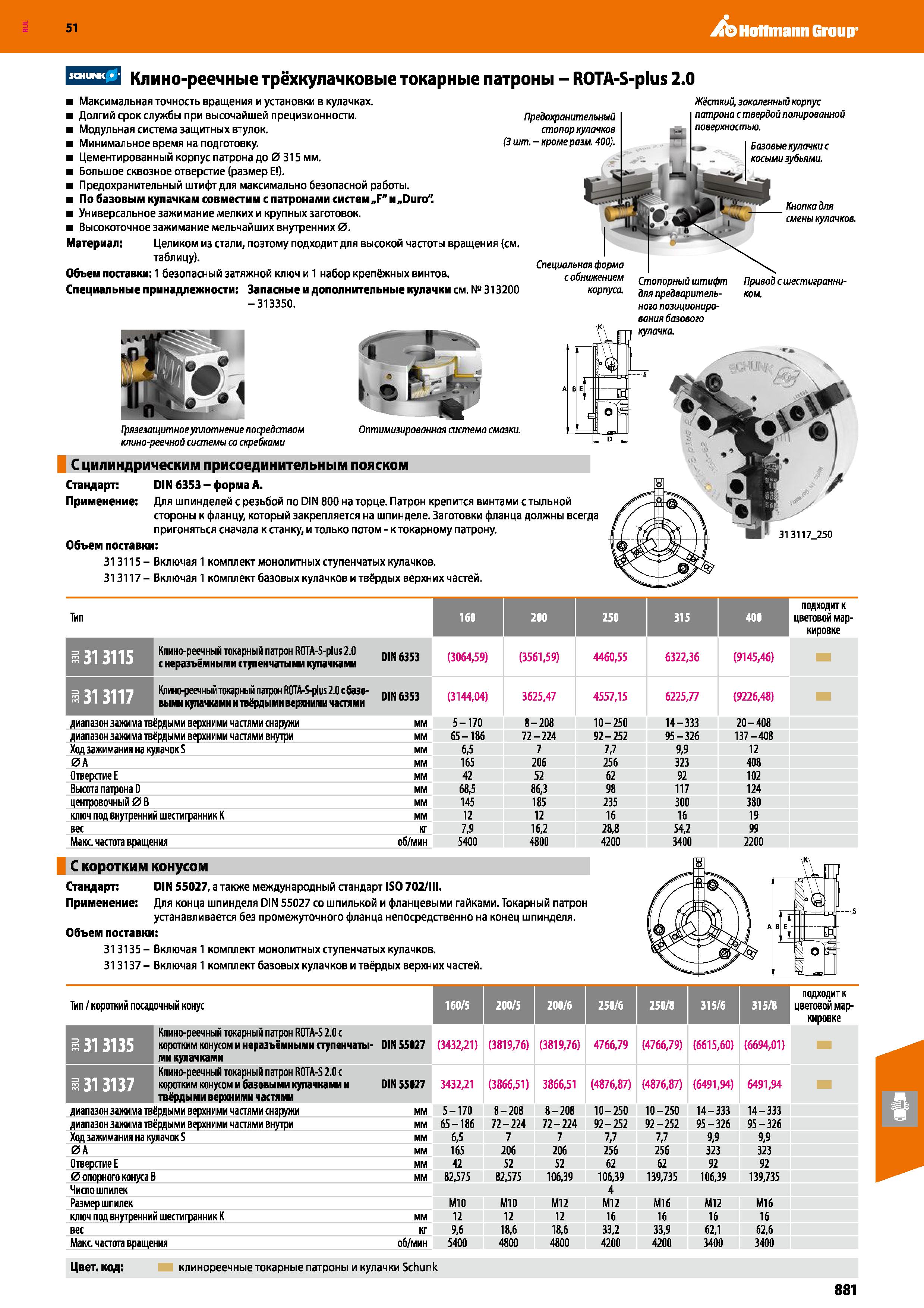

Hoffmann Group 51 Клино-реечные трёхкулачковые токарные патроны - ROTA-S-plus 2.0 Максимальная точность вращения и установки в кулачках. Долгий срок службы при высочайшей прецизионности. Модульная система защитных втулок. Минимальное время на подготовку. Цементированный корпус патрона до 0 315 мм. Большое сквозное отверстие (размер Е ). Предохранительный штифт для максимально безопасной работы. По базовым кулачкам совместим с патронами систем „F" и „Duro". Универсальное зажимание мелких и крупных заготовок. Высокоточное зажимание мельчайших внутренних 0. Материал: Целиком из стали, поэтому подходит для высокой частоты вращения (см. таблицу). Объем поставки: 1 безопасный затяжной ключ и 1 набор крепёжных винтов. Специальные принадлежности: Запасные и дополнительные кулачки см. № 313200 -313350. Предохранительный стопор кулачков (3 шт. - кроме разм. 400). Специальная форма собнижением корпуса. Жёсткий, закаленный корпус патрона с твердой полированной поверхностью. Базовые кулачки с косыми зубьями. Кнопка для смены кулачков. Стопорный штифт Привод с шестигранни-для предваритель- ком. ного позиционирования базового кулачка. Грязезащитноеуплотнение посредством клино-реечной системы со скребками ш Оптимизированная система смазки. С цилиндрическим присоединительным пояском Стандарт: DIN 6353 - форма А. Применение Для шпинделей с резьбой по DIN 800 на торце. Патрон крепится винтами с тыльной стороны к фланцу, который закрепляется на шпинделе. Заготовки фланца должны всегда пригоняться сначала к станку, и только потом - к токарному патрону. Объем поставки: 313115- Включая 1 комплект монолитных ступенчатых кулачков. 313117 - Включая 1 комплект базовых кулачков и твёрдых верхних частей. Тип 160 200 250 315 400 подходит к цветовой маркировке Клино-реечный токарный патрон ROTA-S-plus 2.0 с неразъёмными ступенчатыми кулачками DIN 6353 (3064,59) (3561,59) 4460,55 6322,36 (9145,46) Клино-реечный токарный патрон ROTA-S-plus 2.0 с базовыми кулачками и твёрдыми верхними частями DIN 6353 (3144,04) 3625,47 4557,15 6225,77 (9226,48) диапазон зажима твёрдыми верхними частями снаружи мм 5-170 8-208 10-250 14-333 20 - 408 диапазон зажима твёрдыми верхними частями внутри мм 65-186 72-224 92 - 252 95 - 326 137-408 Ход зажимания на кулачок S мм 6,5 7 7,7 9,9 12 0А мм 165 206 256 323 408 Отверстие Е мм 42 52 62 92 102 Высота патрона D мм 68,5 86,3 98 117 124 центровочный 0 В мм 145 185 235 300 380 ключ под внутренний шестигранник К мм 12 12 16 16 19 вес кг 7,9 16,2 28,8 54,2 99 Макс. частота вращения об/мин 5400 4800 4200 3400 2200 С коротким KOI м Стандарт: DIN 55027, а также международный стандарт ISO 702/111. Применение Для конца шпинделя DIN 55027 со шпилькой и фланцевыми гайками. Токарный патрон устанавливается без промежуточного фланца непосредственно на конец шпинделя. Объем поставки: 313135- Включая 1 комплект монолитных ступенчатых кулачков. 313137 - Включая 1 комплект базовых кулачков и твёрдых верхних частей. \У, IIT 1 o'ct it : L I о Тип / короткий посадочный конус 160/5 200/5 200/6 250/6 250/8 315/6 315/8 ПОДХОДИТ к цветовой маркировке Й313135 Клино-реечный токарный патрон R0TA-S 2.0 с коротким конусом и неразъёмными ступенчатыми кулачками DIN 55027 (3432,21) (3819,76) (3819,76) 4766,79 (4766,79) (6615,60) (6694,01) 313137 Клино-реечный токарный патрон R0TA-S 2.0 с коротким конусом и базовыми кулачками и твёрдыми верхними частями DIN 55027 3432,21 (3866,51) 3866,51 (4876,87) (4876,87) (6491,94) 6491,94 диапазон зажима твёрдыми верхними частями снаружи мм 5-170 8-208 8-208 10-250 10-250 14-333 14-333 диапазон зажима твёрдыми верхними частями внутри мм 65-186 72-224 72-224 92 - 252 92-252 95-326 95-326 Ход зажимания на кулачок S мм 6,5 7 7 7,7 7,7 9,9 9,9 0А мм 165 206 206 256 256 323 323 Отверстие Е мм 42 52 52 62 62 92 92 0 опорного конуса В мм 82,575 82,575 106,39 106,39 139,735 106,39 139,735 Число шпилек 4 Размер шпилек МЮ МЮ М12 М12 М16 М12 М16 ключ под внутренний шестигранник К мм 12 12 12 16 16 16 16 вес кг 9,6 18,6 18,6 33,2 33,9 62,1 62,6 Макс. частота вращения об/мин 5400 4800 4800 4200 4200 3400 3400 Цвет, код: клинореечные токарные патроны и кулачки Schunk 881
