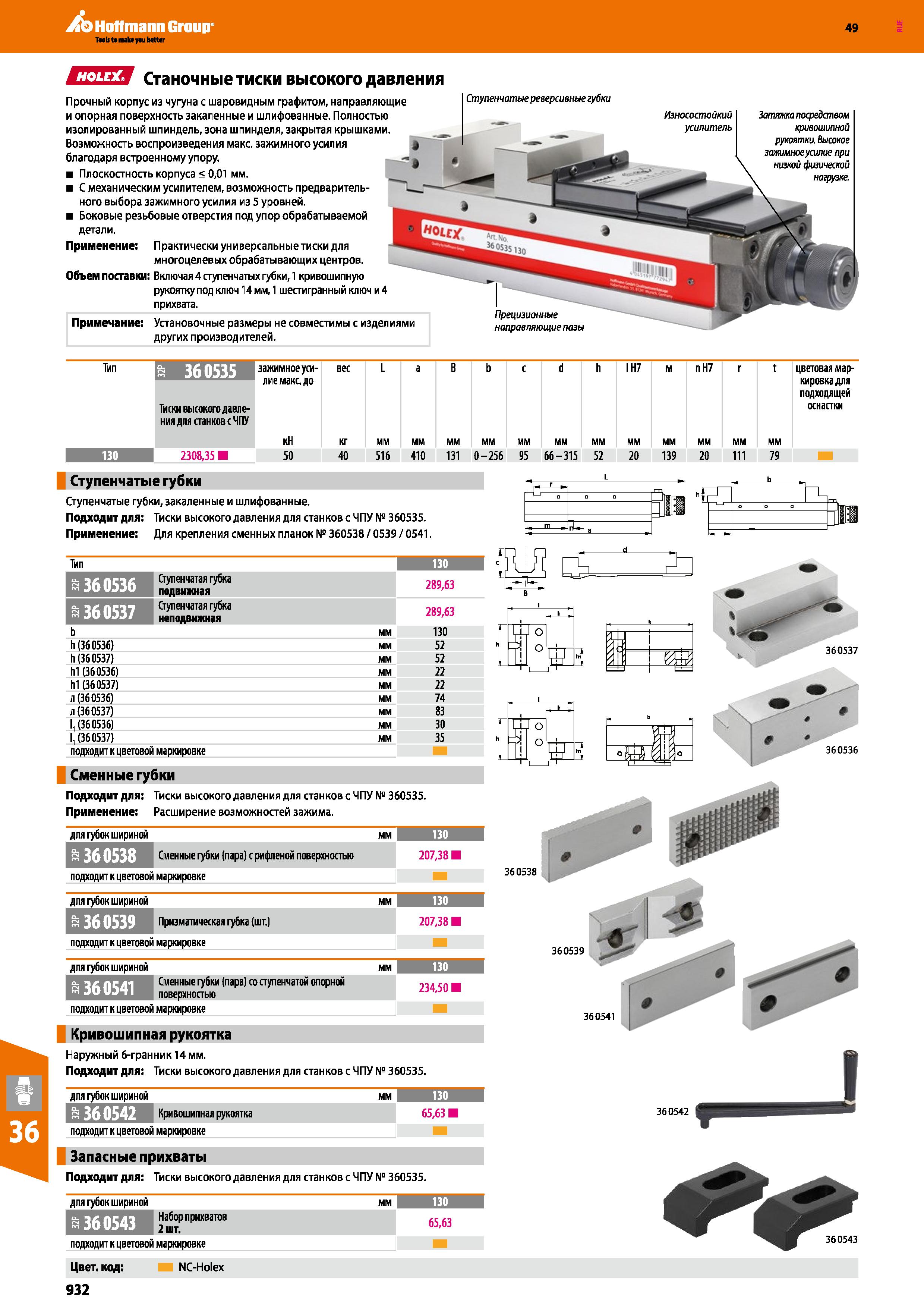

932 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.932

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 932 0932 Lab2u

Hoffmann Group Станочные тиски высокого давления Прочный корпус из чугуна с шаровидным графитом, направляющие и опорная поверхность закаленные и шлифованные. Полностью изолированный шпиндель, зона шпинделя, закрытая крышками. Возможность воспроизведения макс. зажимного усилия благодаря встроенному упору. Плоскостность корпуса < 0,01 мм. С механическим усилителем, возможность предварительного выбора зажимного усилия из 5 уровней. Боковые резьбовые отверстия под упор обрабатываемой детали. Применение: Практически универсальныетиски для многоцелевых обрабатывающих центров. Объем поставки: Включая 4 ступенчатых губки, 1 кривошипную рукоятку под ключ 14 мм, 1 шестигранный ключ и 4 прихвата. Примечание: Установочные размеры не совместимы с изделиями других производителей. Ступенчатые реверсивные губки Износостойкий усилитель Прецизионные направляющие пазы Затяжка посредством кривошипной рукоятка Высокое зажимное усилие при низкой физической нагрузке. Тип 3 36 0535 зажимное усилие макс. до вес L а В b с d h IH7 м пН7 г t цветовая маркировка для подходящей оснастки Тиски высокого давления для станков с НПУ кН кг мм I 130 1 2308,35 50 40 516 410 131 0-256 95 66-315 52 20 139 20 111 79 Ступенчатые губки подходит к цветовой маркировке Сменные губки подходит к цветовой маркировке для губок шириной Сменные губки (пара) со ступенчатой опорном поверхностью подходит к цветовой маркировке 360541 234,501 Кривошипная рукоятка Наружный б-гранник 14 мм. Подходит для: Тиски высокого давления для станков с ЧПУ № 360535. подходит к цветовой маркировке Запасные прихваты подходит к цветовой маркировке Цвет, код: NC-Holex Ступенчатые губки, закаленные и шлифованные. Подходит для: Тиски высокого давления для станков с ЧПУ № 360535. Применение: Для крепления сменных планок № 360538 0539 0541. i'll Тип 130 j а 360536 Ступенчатая губка подвижная 289,63 а 360537 Ступенчатая губка неподвижная 289,63 мм 130 h (360536) мм 52 h (360537) мм 52 hi (360536) мм 22 hi (360537) мм 22 л (360536) мм 74 л (360537) мм 83 1,(360536) мм 30 1,(360537) мм 35 (М сь Подходит для: Тиски высокого давления для станков с ЧПУ № 360535. Применение: Расширение возможностей зажима. для губок шириной мм 130 а 360538 Сменные губки (пара) с рифленой поверхностью 207,38 подходит к цветовой маркировке для губок шириной мм 130 ттт Призматическая губка (шт.) 207,38 360538 360539 360541 для губок шириной мм 130 1 Кривошипная рукоятка 65,63 I 360542 Подходит для: Тиски высокого давления для станков с ЧПУ № 360535. для губок шириной мм 130 1 Набор прихватов 2 шт. 65,63 360543 932
