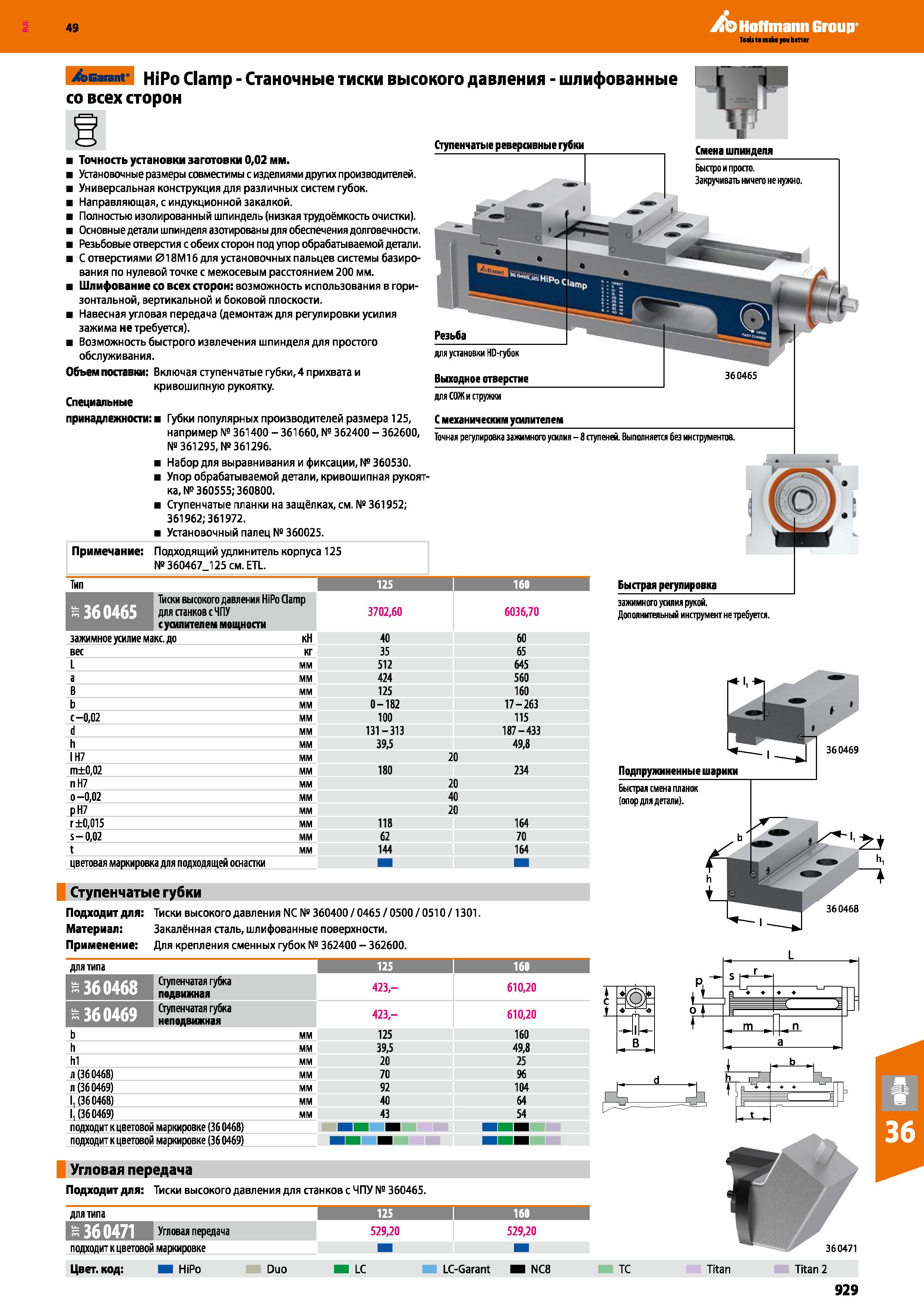

Hoffmann Group 49 9 Garant HiPo Clamp - Станочные тиски высокого давления - шлифованные со всех сторон Точность установки заготовки 0,02 мм. Установочные размеры совместимы с изделиями других производителей. Универсальная конструкция для различных систем губок. Направляющая, с индукционной закалкой. Полностью изолированный шпиндель (низкая трудоёмкость очистки). Основные детали шпинделя азотированы для обеспечения долговечности. Резьбовые отверстия с обеих сторон под упор обрабатываемой детали. С отверстиями 018М16 для установочных пальцев системы базирования по нулевой точке с межосевым расстоянием 200 мм. Шлифование со всех сторон: возможность использования в горизонтальной, вертикальной и боковой плоскости. Навесная угловая передача (демонтаж для регулировки усилия зажима не требуется). Возможность быстрого извлечения шпинделя для простого обслуживания. Объем поставки: Включая ступенчатые губки, 4 прихвата и кривошипную рукоятку. Специальные принадлежности: Губки популярных производителей размера 125, например № 361400 - 361660, № 362400 - 362600, №361295, №361296. Набор для выравнивания и фиксации, № 360530. Упор обрабатываемой детали, кривошипная рукоятка, №360555; 360800. Ступенчатые планки на защёлках, см. № 361952; 361962; 361972. Установочный палец № 360025. Примечание: Подходящий удлинитель корпуса 125 № 360467 125 CM.ETL. Ступенчатые реверсивные губки Смена шпинделя Резьба для установки HD-губок Выходное отверстие для СОЖ и стружки С механическим усилителем Точная регулировка зажимного усилия - 8 ступеней. Выполняется без инструментов. Тип 125 160 1 Тиски высокого давления HiPo Clamp ЖТ.ТЕКЯ для станков с ЧПУ 3702,60 6036,70 с усилителем мощности зажимное усилие макс. до кН 40 60 вес кг 35 65 L мм 512 645 а мм 424 560 В мм 125 160 b мм 0-182 17-263 с-0,02 мм 100 115 d мм 131-313 187 - 433 h мм 39,5 49,8 IН7 мм 20 m±0,02 мм 180 234 пН7 мм 20 0-0,02 мм 40 рН7 мм 20 г ±0,015 мм 118 164 s — 0,02 мм 62 70 t мм 144 164 цветовая маркировка для подходящей оснастки Ступенчатые губки Подходит для: Тиски высокого давления NC № 360400 0465 0500 0510 1301. Материал: Закалённая сталь, шлифованные поверхности. Применение: Для крепления сменных губок № 362400 - 362600. h hi л (360468) л (360469) 1,(360468) 1,(360469) подходит к цветовой маркировке (36 0468) подходит к цветовой маркировке (36 0469) мм 39,5 20 70 92 40 43 49,8 25 96 104 64 54 Быстрая регулировка зажимного усилия рукой. Дополнительный инструмент не требуется. 9 для типа I 125 160 £3604 68 Ступенчатая губка подвижная 423,- 610,20 £360469 Ступенчатая губка неподвижная 423,- 610,20 Угловая передача Подходит для: Тиски высокого давления для станков с ЧПУ № 360465. для типа 125 160 £ 360471 Угловая передача 529,20 529,20 подходит к цветовой маркировке Цвет, код: HiPo 360471 Duo LC LC- Garant NC8 ТС Titan Titan 2 929
