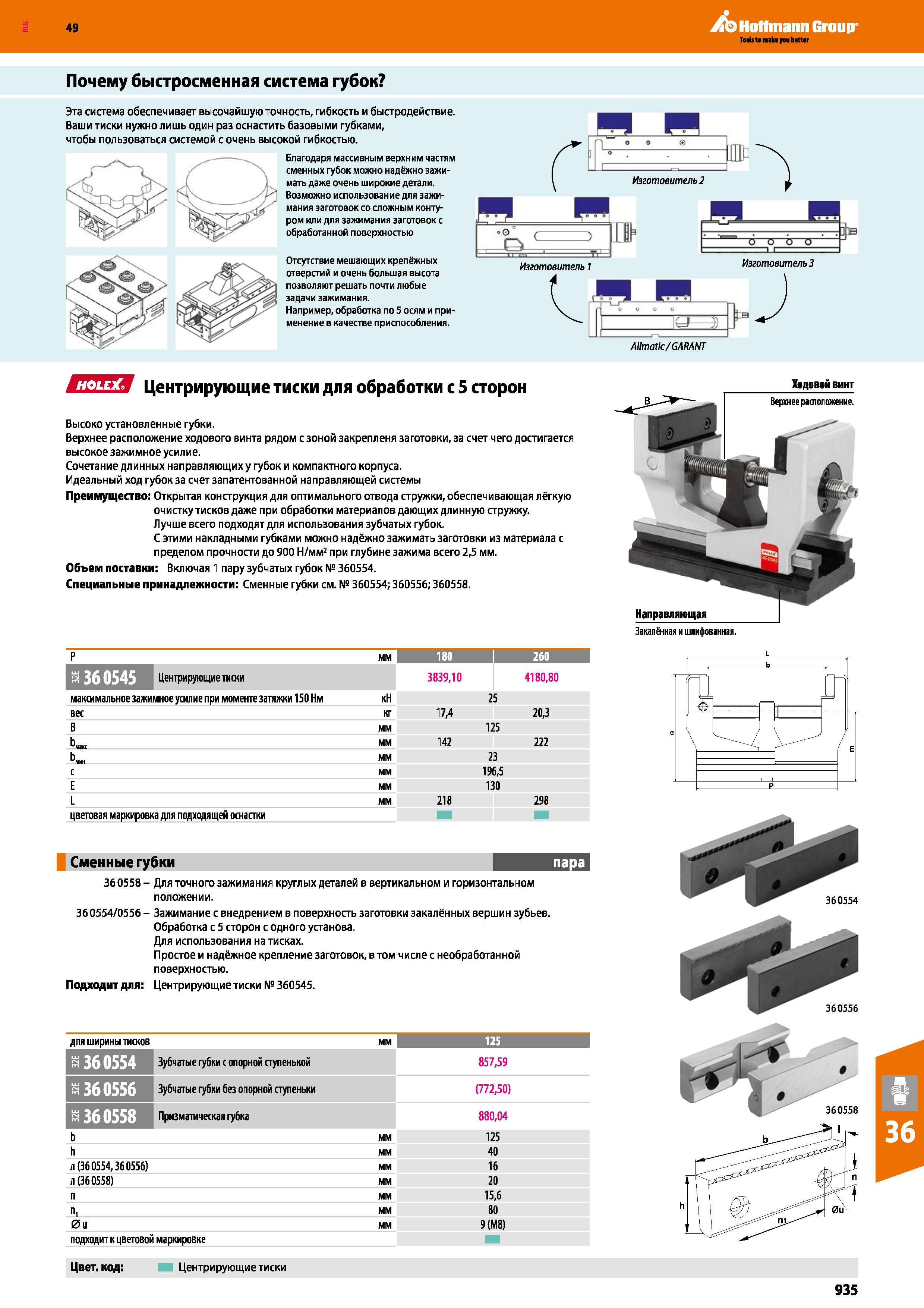

Механические станочные центрирующие тиски Holex для механической обработки на станках с 5 сторон Высоко установленные зажимные губки

Механические станочные центрирующие тиски Holex для механической обработки на станках с 5 сторон Высоко установленные зажимные губки

Механические станочные центрирующие тиски Holex для механической обработки на станках с 5 сторон Высоко установленные зажимные губки _ Верхнее расположение ходового винта рядом с зоной закрепленя заготовки, за счет чего достигается высокое зажимное усилие. Сочетание длинных направляющих у губок и компактного корпуса. Идеальный ход губок за счет запатентованной направляющей системы Преимущество: Открытая конструкция для оптимального отвода стружки, обеспечивающая лёгкую очистку тисков даже при обработки материалов дающих длинную стружку. Лучше всего подходят для использования зубчатых губок. С этими накладными губками можно надёжно зажимать заготовки из материала с пределом прочности до 900 Н мм2 при глубине зажима всего 2,5 мм. Объем поставки: Включая 1 пару зубчатых губок № 360554. Специальные принадлежности: Сменные губки см. № 360554; 360556; 360558. Закалённая и шлифованная. р мм 180 I 260 1 Центрирующие тиски 3839,10 4180,80 максимальное зажимное усилие при моменте затяжки 150 Нм кН 25 вес кг 17,4 20,3 В мм 125 мм 142 222 мм 23 С мм 196,5 Е мм 130 L мм 218 298 цветовая маркировка для подходящей оснастки Сменные губки 360558 - Для точного зажимания круглых деталей в вертикальном и горизонтальном положении. 360554 0556 - Зажимание с внедрением в поверхность заготовки закалённых вершин зубьев. Обработка с 5 сторон с одного уста нова. Для использования на тисках. Простое и надёжное крепление заготовок, в том числе с необработанной поверхностью. Подходит для: Центрирующие тиски № 360545. для ширины тисков мм 125 Зубчатые губки с опорной ступенькой 857,59 fcr.-lll.VM Зубчатые губки без опорной ступеньки (772,50) Д Призматическая губка 880,04 b мм 125 h мм 40 л (36 0554,36 0556) мм 16 л (360558) мм 20 п мм 15,6 ", мм 80 0U мм 9(М8) подходит к цветовой маркировке Цвет, код: Центрирующие тиски Благодаря массивным верхним частям сменных губок можно надёжно зажимать даже очень широкие детали. Возможно использование для зажимания заготовок со сложным контуром или для зажимания заготовок с обработанной поверхностью Направляющая Ходовой винт Верхнее раоюложение. 935 Hoffmann Group Почему быстросменная система губок Эта система обеспечивает высочайшую точность, гибкость и быстродействие. Ваши тиски нужно лишь один раз оснастить базовыми губками, чтобы пользоваться системой с очень высокой гибкостью. 1 Р" п о 1 ° Изготовитель 2 “О—ООО в Отсутствие мешающих крепежных .. , 7 Г Изготовитель 1 отверстии и очень большая высота позволяют решать почти любые задачи зажимания. Например, обработка по 5 осям и применение в качестве приспособления. Изготовитель 3 1У—)) Al matic GARANT СПЕЯ
