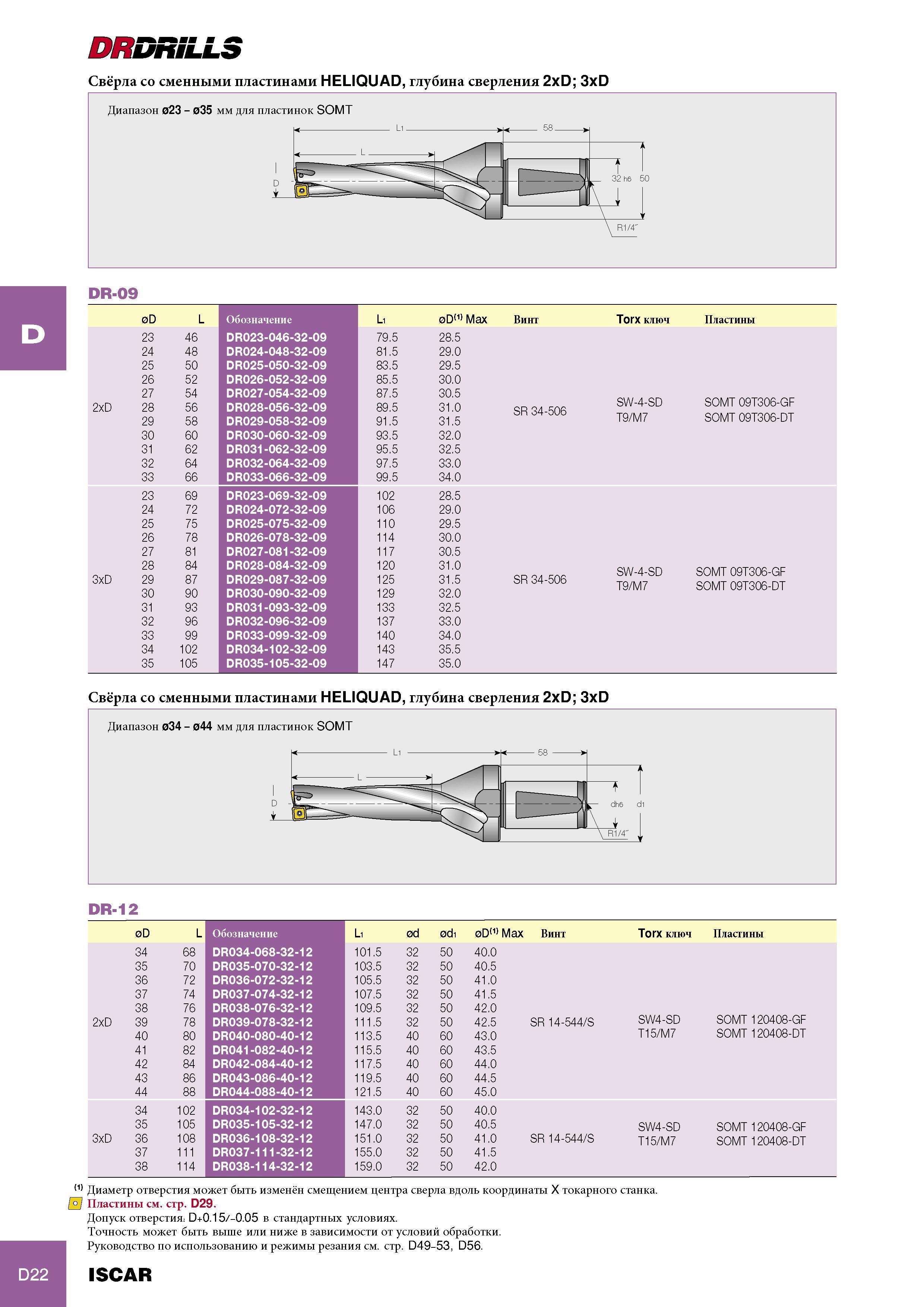

Свёрла Iscar со сменными пластинами Глубина сверления 2xD; 3xD DR-09 0D L Обозначение Li 0D(1) Max Винт Torx ключ Пластины 23 46 DR023-046-32-09 79 5 28 5 24

Свёрла Iscar со сменными пластинами Глубина сверления 2xD; 3xD DR-09 0D L Обозначение Li 0D(1) Max Винт Torx ключ Пластины 23 46 DR023-046-32-09 79.5 28.5 24 48 DR024-048-32-09 81.5 29.0 25 50 DR025-050-32-09 83.5 29.5 26 52 DR026-052-32-09 85.5 30.0 27 54 DR027-054-32-09 87.5 30.5 2xD 28 56 DR028-056-32-09 89.5 31.0 SR 34-506 SW-4-SD SOMT 09T306-GF 29 58 DR029-058-32-09 91.5 31.5 1 wU T9/M7 SOMT 09T306-DT 30 60 DR030-060-32-09 93.5 32.0 31 62 DR031-062-32-09 95.5 32.5 32 64 DR032-064-32-09 97.5 33.0 33 66 DR033-066-32-09 99.5 34.0 23 69 DR023-069-32-09 102 28.5 24 72 DR024-072-32-09 106 29.0 25 75 DR025-075-32-09 110 29.5 26 78 DR026-078-32-09 114 30.0 27 81 DR027-081-32-09 117 30.5 28 84 DR028-084-32-09 120 31.0 SW-4-SD SOMT 09T306-GF 3xD 29 87 DR029-087-32-09 125 31.5 SR 34-506 T9/M7 SOMT 09T306-DT 30 90 DR030-090-32-09 129 32.0 31 93 DR031-093-32-09 133 32.5 32 96 DR032-096-32-09 137 33.0 33 99 DR033-099-32-09 140 34.0 34 102 DR034-102-32-09 143 35.5 35 105 DR035-105-32-09 147 35.0 Свёрла со сменными пластинами HELIQUAD, глубина сверления 2xD; 3xD DR-12 0D L Обозначение Li 0d 0di 0D(1) Max Винт Torx ключ Пластины 34 68 DR034-068-32-12 101.5 32 50 40.0 35 70 DR035-070-32-12 103.5 32 50 40.5 36 72 DR036-072-32-12 105.5 32 50 41.0 37 74 DR037-074-32-12 107.5 32 50 41.5 38 76 DR038-076-32-12 109.5 32 50 42.0 2xD 39 78 DR039-078-32-12 111.5 32 50 42.5 SR 14-544/S SW4-SD SOMT 120408-GF 40 80 DR040-080-40-12 113.5 40 60 43.0 T15/M7 SOMT 120408-DT 41 82 DR041-082-40-12 115.5 40 60 43.5 42 84 DR042-084-40-12 117.5 40 60 44.0 43 86 DR043-086-40-12 119.5 40 60 44.5 44 88 DR044-088-40-12 121.5 40 60 45.0 34 102 DR034-102-32-12 143.0 32 50 40.0 35 105 DR035-105-32-12 147.0 32 50 40.5 SW4-SD SOMT 120408-GF 3xD 36 108 DR036-108-32-12 151.0 32 50 41.0 SR 14-544/S T15/M7 SOMT 120408-DT 37 111 DR037-111-32-12 155.0 32 50 41.5 38 114 DR038-114-32-12 159.0 32 50 42.0 (1) Диаметр отверстия может быть изменён смещением центра сверла вдоль координаты X токарного станка. Пластины см. стр. D29. Допуск отверстия D+0.15/-0.05 в стандартных условиях. Точность может быть выше или ниже в зависимости от условий обработки. Руководство по использованию и режимы резания см. стр. D49-53, D56. D22 ISCAR
