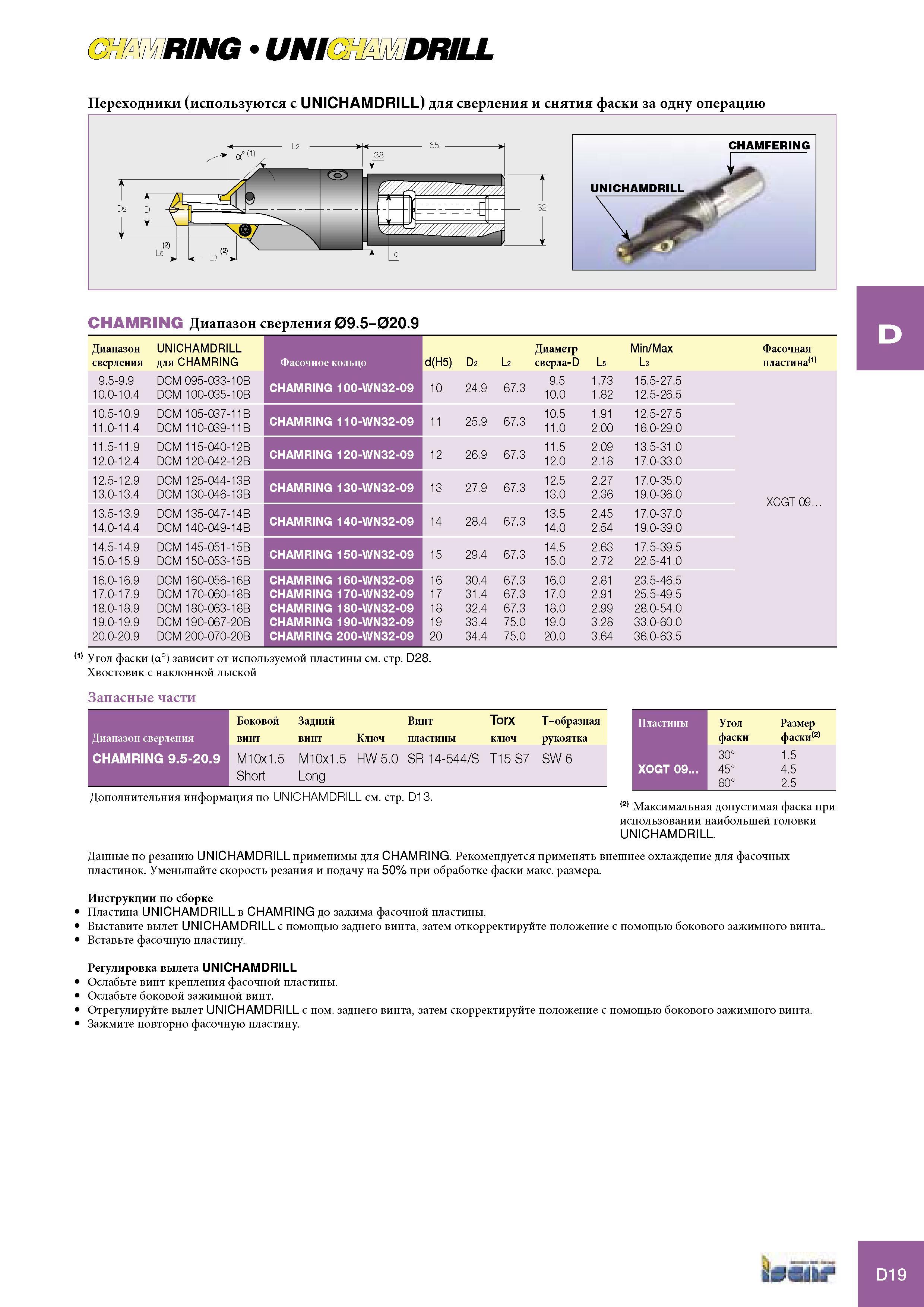

Переходники используются с Iscar UNICHAMDRILL для сверления и снятия фаски за одну операцию CHAMFERING Диапазон сверления 09.5-020.9 Диапазон UNICHAMDRILL Диаметр Min/Max Фасочная сверления для CHAMRING Фасочное кольцо d(H5) D2 L2 сверла-D L5 L3 пластина(1) 9.5-9.9 10.0-10.4 DCM 095-033-10B DCM 100-035-10B CHAMRING 100-WN32-09 10 24.9 67.3 9.5 10.0 1.73 1.82 15.5-27.5 12.5-26.5 10.5-10.9 11.0-11.4 DCM 105-037-11B DCM 110-039-11B CHAMRING 110-WN32-09 11 25.9 67.3 10.5 11.0 1.91 2.00 12.5-27.5 16.0-29.0 11.5-11.9 12.0-12.4 DCM 115-040-12B DCM 120-042-12B CHAMRING 120-WN32-09 12 26.9 67.3 11.5 12.0 2.09 2.18 13.5-31.0 17.0-33.0 12.5-12.9 13.0-13.4 DCM 125-044-13B DCM 130-046-13B CHAMRING 130-WN32-09 13 27.9 67.3 12.5 13.0 2.27 2.36 17.0-35.0 19.0-36.0 XCGT 09 13.5-13.9 14.0-14.4 DCM 135-047-14B DCM 140-049-14B CHAMRING 140-WN32-09 14 28.4 67.3 13.5 14.0 2.45 2.54 17.0-37.0 19.0-39.0 А\ Д 1 Vv 1 1 1 14.5-14.9 15.0-15.9 DCM 145-051-15B DCM 150-053-15B CHAMRING 150-WN32-09 15 29.4 67.3 14.5 15.0 2.63 2.72 17.5-39.5 22.5-41.0 16.0-16.9 DCM 160-056-16B CHAMRING 160-WN32-09 16 30.4 67.3 16.0 2.81 23.5-46.5 17.0-17.9 DCM 170-060-18B CHAMRING 170-WN32-09 17 31.4 67.3 17.0 2.91 25.5-49.5 18.0-18.9 DCM 180-063-18B CHAMRING 180-WN32-09 18 32.4 67.3 18.0 2.99 28.0-54.0 19.0-19.9 DCM 190-067-20B CHAMRING 190-WN32-09 19 33.4 75.0 19.0 3.28 33.0-60.0 20.0-20.9 DCM 200-070-20B CHAMRING 200-WN32-09 20 34.4 75.0 20.0 3.64 36.0-63.5 Угол фаски (а°) зависит от используемой пластины см. стр. D28. Хвостовик с наклонной лыской Запасные части Боковой Задний Винт Torx Т-образная Пластины Угол Размер Диапазон сверления винт винт Ключ пластины ключ рукоятка фаски фаски(2) CHAMRING 9.5-20.9 M10x1.5 M10x1.5 HW 5.0 SR 14-544/S T15 S7 SW 6 30° 1.5 Short Long XOGT 09 45° 60° 4.5 2.5 Дополнительния информация по UNICHAMDRILL см. стр. D13. Максимальная допустимая фаска при использовании наибольшей головки UNICHAMDRILL. Данные по резанию UNICHAMDRILL применимы для CHAMRING. Рекомендуется применять внешнее охлаждение для фасочных пластинок. Уменьшайте скорость резания и подачу на 50% при обработке фаски макс. размера. Инструкции по сборке Пластина UNICHAMDRILL в CHAMRING до зажима фасочной пластины. Выставите вылет UNICHAMDRILL с помощью заднего винта, затем откорректируйте положение с помощью бокового зажимного винта.. Вставьте фасочную пластину. Регулировка вылета UNICHAMDRILL Ослабьте винт крепления фасочной пластины. Ослабьте боковой зажимной винт. Отрегулируйте вылет UNICHAMDRILL с пом. заднего винта, затем скорректируйте положение с помощью бокового зажимного винта. Зажмите повторно фасочную пластину.
