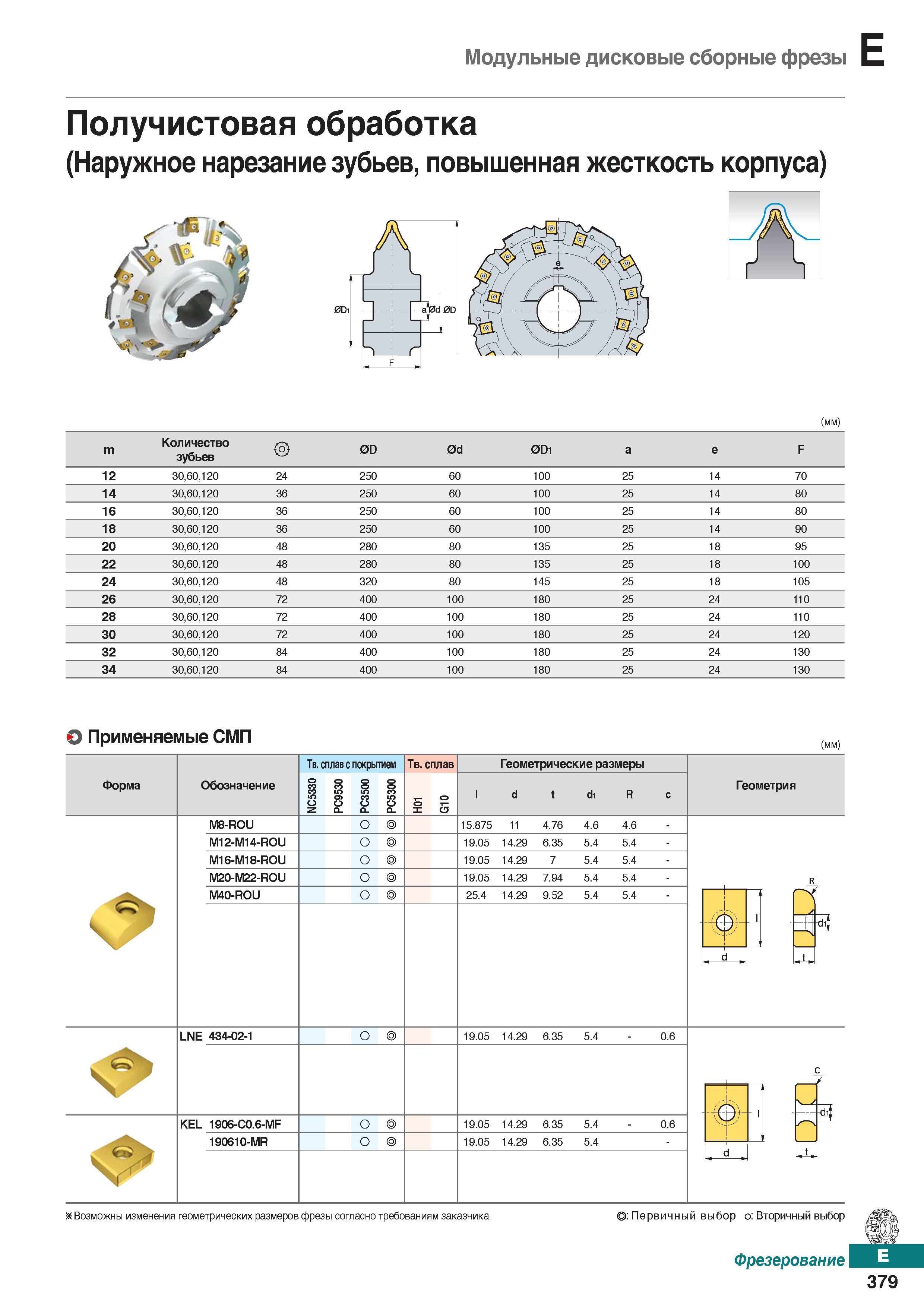

Станочный зубофрезерный инструмент с режущими сменными пластинами из твердого сплава Модульные дисковые сборные фрезы _ Получистовая обработка (Наружное нарезание зубьев, повышенная жесткость корпуса) (мм) m Количество зубьев 0D 0d 0D1 а е F 12 30,60,120 24 250 60 100 25 14 70 14 30,60,120 36 250 60 100 25 14 80 16 30,60,120 36 250 60 100 25 14 80 18 30,60,120 36 250 60 100 25 14 90 20 30,60,120 48 280 80 135 25 18 95 22 30,60,120 48 280 80 135 25 18 100 24 30,60,120 48 320 80 145 25 18 105 26 30,60,120 72 400 100 180 25 24 110 28 30,60,120 72 400 100 180 25 24 110 30 30,60,120 72 400 100 180 25 24 120 32 30,60,120 84 400 100 180 25 24 130 34 30,60,120 84 400 100 180 25 24 130 Применяемые сменные режущие пластины (СМП) (мм) Форма Обозначение Твердый сплав с покрытием Твердый сплав Геометрические размеры Геометрия M8-ROU M12-M14-ROU M16-M18-ROU M20-M22-RQU M4Q-ROU О 15.875 11 4.76 4.6 4.6 О 19.05 14.29 6.35 5.4 5.4 О 19.05 14.29 7 5.4 5.4 О 19.05 14.29 7.94 5.4 5.4 О 25.4 14.29 9.52 5.4 5.4 i > 1 „ d „ R гч LNE 434-02-1 KEL 1906-C0.6-MF 190610-MR О 19.05 14.29 6.35 5.4 0.6 О 19.05 14.29 6.35 5.4 0.6 О 19.05 14.29 6.35 5.4 Возможны изменения геометрических размеров фрезы согласно требованиям заказчика : Первичный выбор о: Вторичный выбор Фрезерование 379 С
