KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||

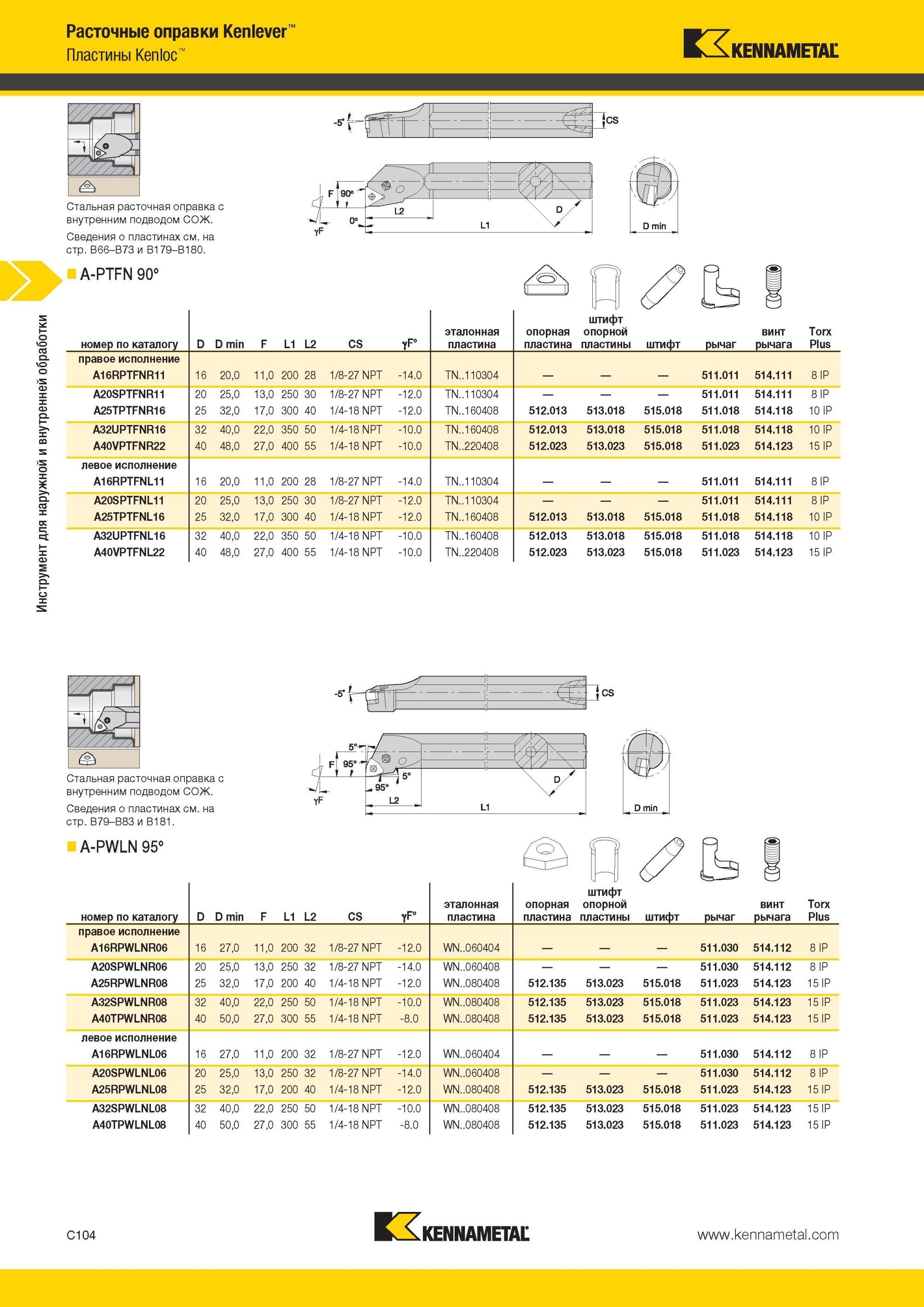

Стальная расточная оправка Kennametal A-PTFN 90° с внутренним подводом СОЖ346 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.C104 |
|||||
Стальная расточная оправка Kennametal A-PTFN 90° с внутренним подводом СОЖ Стальная расточная оправка Kennametal A-PTFN 90° с внутренним подводом СОЖ _ Инструмент для наружной и внутренней обработки Расточные оправки Kenlever Пластины Kenloc номер по каталогу D D min F L1 L2 CS YF° эталонная пластина опорная пластина штифт опорной пластины штифт рычаг винт рычага >< правое исполнение A16RPTFNR11 16 20,0 11,0 200 28 1/8-27 NPT -14.0 TN..110304 511.011 514.111 8 IP A20SPTFNR11 20 25,0 13,0 250 30 1/8-27 NPT -12.0 TN..110304 511.011 514.111 8 IP A25TPTFNR16 25 32,0 17,0 300 40 1/4-18 NPT -12.0 TN..160408 512.013 513.018 515.018 511.018 514.118 10 IP A32UPTFNR16 32 40,0 22,0 350 50 1/4-18 NPT -10.0 TN..160408 512.013 513.018 515.018 511.018 514.118 10 IP A40VPTFNR22 40 48,0 27,0 400 55 1/4-18 NPT -10.0 TN..220408 512.023 513.023 515.018 511.023 514.123 15 IP левое исполнение A16RPTFNL11 16 20,0 11,0 200 28 1/8-27 NPT -14.0 TN..110304 511.011 514.111 8 IP A20SPTFNL11 20 25,0 13,0 2 сл о 30 1/8-27 NPT -12.0 TN..110304 511.011 514.111 8 IP A25TPTFNL16 25 32,0 17,0 300 40 1/4-18 NPT -12.0 TN..160408 512.013 513.018 515.018 511.018 514.118 10 IP A32UPTFNL16 32 40,0 22,0 350 50 1/4-18 NPT -10.0 TN..160408 512.013 513.018 515.018 511.018 514.118 10 IP A40VPTFNL22 40 48,0 27,0 400 55 1/4-18 NPT -10.0 TN..220408 512.023 513.023 515.018 511.023 514.123 15 IP Стальная расточная оправка с внутренним подводом СОЖ. Сведения о пластинах см. на стр. B79-B83 и B181. A-PWLN 95° номер по каталогу D D min F L1 L2 CS YF° эталонная пластина опорная пластина штифт опорной пластины штифт рычаг винт рычага Torx Plus правое исполнение A16RPWLNR06 16 27,0 11,0 200 32 1/8-27 NPT -12.0 WN..060404 511.030 514.112 8 IP A20SPWLNR06 20 25,0 13,0 250 32 1/8-27 NPT -14.0 WN..060408 511.030 514.112 8 IP A25RPWLNR08 25 32,0 17,0 200 40 1/4-18 NPT -12.0 WN..080408 512.135 513.023 515.018 511.023 514.123 15 IP A32SPWLNR08 32 40,0 22,0 250 50 1/4-18 NPT -10.0 WN..080408 512.135 513.023 515.018 511.023 514.123 15 IP A40TPWLNR08 40 50,0 27,0 300 55 1/4-18 NPT -8.0 WN..080408 512.135 513.023 515.018 511.023 514.123 15 IP левое исполнение A16RPWLNL06 16 27,0 11,0 200 32 1/8-27 NPT -12.0 WN..060404 511.030 514.112 8 IP A20SPWLNL06 20 25,0 13,0 250 32 1/8-27 NPT -14.0 WN..060408 511.030 514.112 8 IP A25RPWLNL08 25 32,0 17,0 200 40 1/4-18 NPT -12.0 WN..080408 512.135 513.023 515.018 511.023 514.123 15 IP A32SPWLNL08 32 40,0 22,0 250 50 1/4-18 NPT -10.0 WN..080408 512.135 513.023 515.018 511.023 514.123 15 IP A40TPWLNL08 40 50,0 27,0 300 55 1/4-18 NPT -8.0 WN..080408 512.135 513.023 515.018 511.023 514.123 15 IP C104 |
|||||
