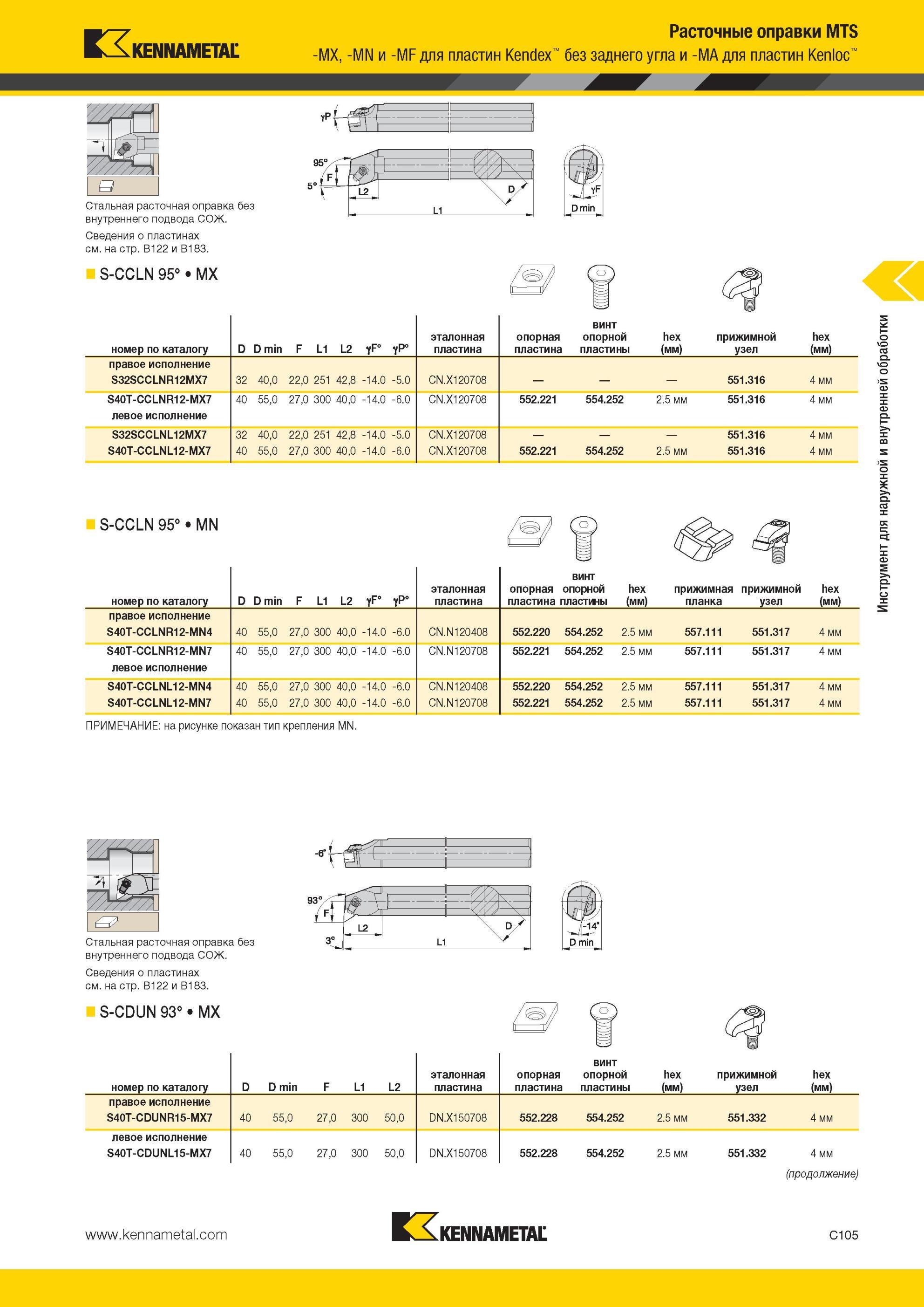

347 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.C105 |
|||||
S-CCLN 95° MX Стальная расточная оправка Kennametal без внутреннего подвода СОЖ Расточные оправки MTS -MX, -MN и -MF для пластин Kendex без заднего угS-CCLN 95° MX Стальная расточная оправка Kennametal без внутреннего подвода СОЖ Расточные оправки MTS -MX, -MN и -MF для пластин Kendex без заднего угла и -MA для пластин Kenloc номер по каталогу D D min F L1 P° F° 2 L эталонная пластина опорная пластина винт опорной пластины hex (мм) прижимной узел hex (мм) правое исполнение S32SCCLNR12MX7 32 40,0 22,0 251 42,8 -14.0 -5.0 CN.X120708 551.316 4 мм S40T-CCLNR12-MX7 левое исполнение 40 55,0 27,0 300 40,0 -14.0 -6.0 CN.X120708 552.221 554.252 2.5 мм 551.316 4 мм S32SCCLNL12MX7 32 40,0 22,0 251 42,8 -14.0 -5.0 CN.X120708 551.316 4 мм S40T-CCLNL12-MX7 40 55,0 27,0 300 40,0 -14.0 -6.0 CN.X120708 552.221 554.252 2.5 мм 551.316 4 мм S-CCLN 95° MN номер по каталогу D D min F L1 L2 эталонная пластина опорная пластина винт опорной пластины hex (мм) прижимная планка прижимной узел hex (мм) правое исполнение S40T-CCLNR12-MN4 40 55,0 27,0 300 40,0 -14.0 -6.0 CN.N120408 552.220 554.252 2.5 мм 557.111 551.317 4 мм S40T-CCLNR12-MN7 40 55,0 27,0 300 40,0 -14.0 -6.0 CN.N120708 552.221 554.252 2.5 мм 557.111 551.317 4 мм левое исполнение S40T-CCLNL12-MN4 40 55,0 27,0 300 40,0 -14.0 -6.0 CN.N120408 552.220 554.252 2.5 мм 557.111 551.317 4 мм S40T-CCLNL12-MN7 40 55,0 27,0 300 40,0 -14.0 -6.0 CN.N120708 552.221 554.252 2.5 мм 557.111 551.317 4 мм ПРИМЕЧАНИЕ на рисунке показан тип крепления MN. г-г- 71 о71 Стальная расточная оправка без внутреннего подвода СОЖ. S-CDUN 93° MX -14“ D min номер по каталогу D D min F L1 L2 эталонная пластина опорная пластина винт опорной пластины hex (мм) прижимной узел hex (мм) правое исполнение S40T-CDUNR15-MX7 40 55,0 27,0 300 50,0 DN.X150708 552.228 554.252 2.5 мм 551.332 4 мм левое исполнение S40T-CDUNL15-MX7 40 55,0 27,0 300 50,0 DN.X150708 552.228 554.252 2.5 мм 551.332 4 мм C105 Инструмент для наружной и внутренней обработки |
|||||
