KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

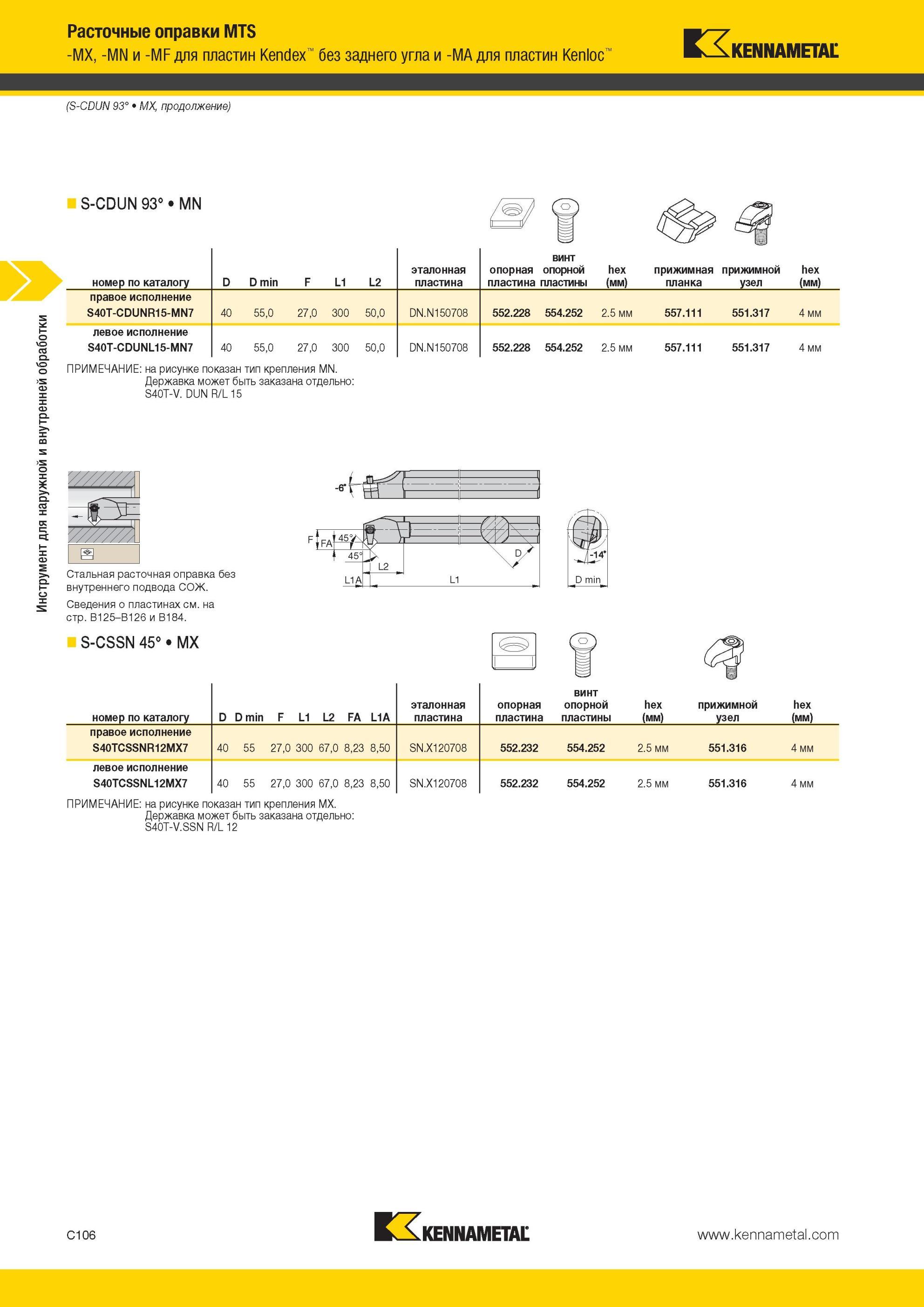

348 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.C106 |
|||||
Расточные оправки Kennametal MTS -MX, -MN и -MF для пластин Kendex без заднего угла и -MA для пластин Kenloc S-CDUN 93° MX S-CDUN 93° MN Инструмент длРасточные оправки Kennametal MTS -MX, -MN и -MF для пластин Kendex без заднего угла и -MA для пластин Kenloc S-CDUN 93° MX S-CDUN 93° MN Инструмент для наружной и внутренней обработки номер по каталогу D D min F L1 L2 эталонная пластина опорная пластина винт опорной пластины hex (мм) прижимная планка прижимной узел hex (мм) правое исполнение S40T-CDUNR15-MN7 40 55,0 27,0 300 50,0 DN.N150708 552.228 554.252 2.5 мм 557.111 551.317 4 мм левое исполнение S40T-CDUNL15-MN7 40 55,0 27,0 300 50,0 DN.N150708 552.228 554.252 2.5 мм 557.111 551.317 4 мм ПРИМЕЧАНИЕ на рисунке показан тип крепления MN. Державка может быть заказана отдельно S40T-V. DUN R/L 15 Стальная расточная оправка без внутреннего подвода СОЖ. Сведения о пластинах см. на стр. B125-B126 и B184. S-CSSN 45° MX -14' D min номер по каталогу D D min F L1 L2 FA L1A эталонная пластина опорная пластина винт опорной пластины hex (мм) прижимной узел hex (мм) правое исполнение S40TCSSNR12MX7 40 55 27,0 300 67,0 8,23 8,50 SN.X120708 552.232 554.252 2.5 мм 551.316 4 мм левое исполнение S40TCSSNL12MX7 40 55 27,0 300 67,0 8,23 8,50 SN.X120708 552.232 554.252 2.5 мм 551.316 4 мм ПРИМЕЧАНИЕ на рисунке показан тип крепления MX. Державка может быть заказана отдельно S40T-V.SSN R/L 12 F C106 |
|||||
