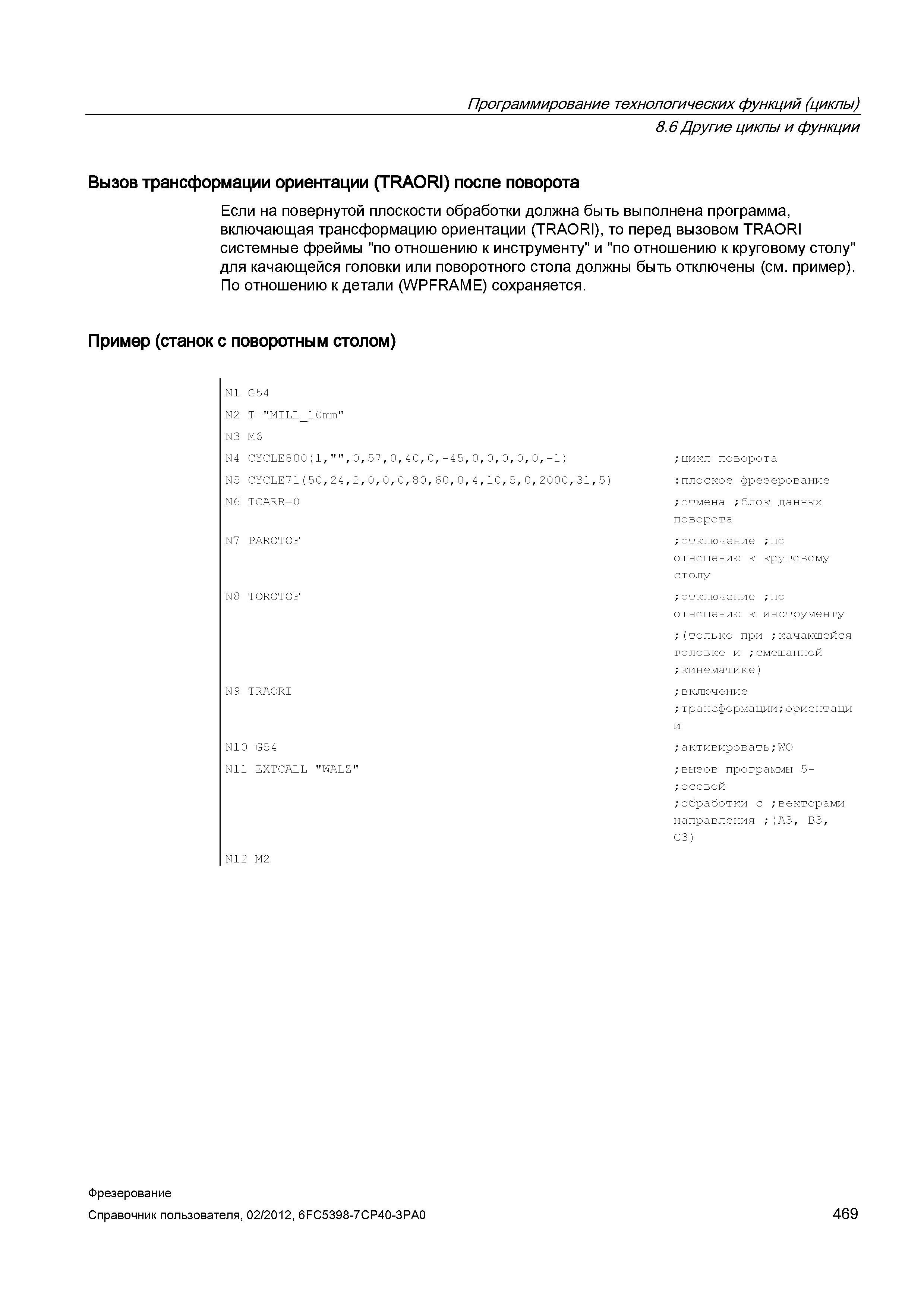

Вызов трансформации ориентации (TRAORI) после поворота _ Если на повернутой плоскости обработки должна быть выполнена программа, включающая трансформацию ориентации (TRAORI), то перед вызовом TRAORI системные фреймы "по отношению к инструменту" и "по отношению к круговому столу" для качающейся головки или поворотного стола должны быть отключены (см. пример). По отношению к детали (WPFRAME) сохраняется. Пример (станок с поворотным столом) N1 G54 N2 T="MILL _10mm" N3 M6 N4 CYCLE8 00(1," , 0, 57, 0, 4 0, 0,-4 5, 0, 0, 0, 0, 0,-1) N5 CYCLE71(50,2 4,2,0,0,0,8 0,60,0,4,10,5,0,2 000,31,5) N6 TCARR=0 N7 PAROTOF N8 TOROTOF N9 TRAORI N10 G54 N11 EXTCALL "WALZ" ;цикл поворота :плоское фрезерование ;отмена ;блок данных поворота ;отключение ;по отношению к круговому столу ; отключение ; по отношению к инструменту ;(только при ;качающейся головке и ;смешанной ; кинематике) ; включение ; трансформации; ориентаци и активировать;WO вызов программы 5осевой обработки с ; векторами направления ;(A3, B3, C3) N12 M2 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 469 Программирование технологических функций (циклы) 8.6 Другие циклы и функции
