Вращение системы координат каждой осью Пространственный угол: Поворот через пространственный угол Угол проецирования: Поворот через угол про

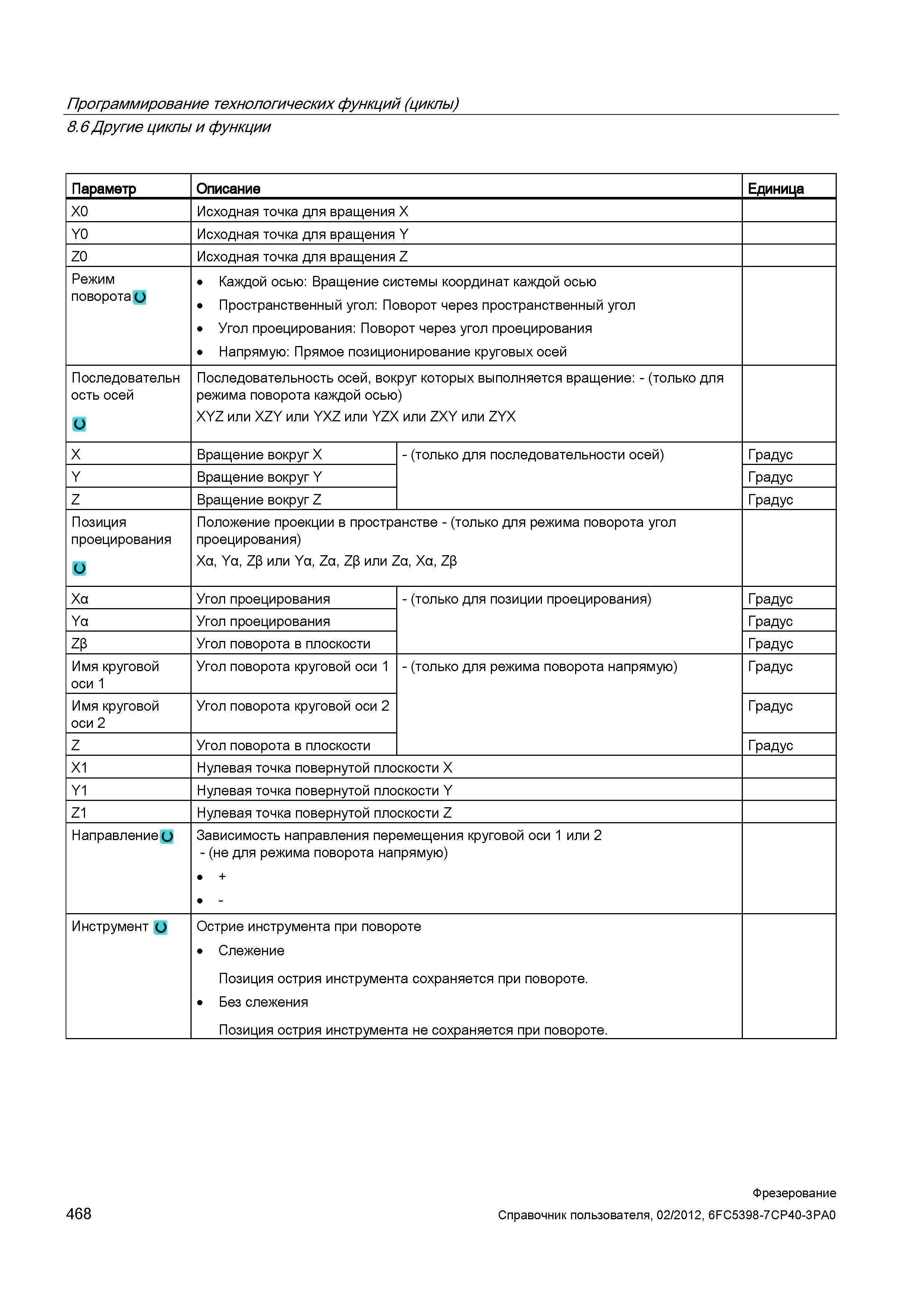

Вращение системы координат каждой осью Пространственный угол: Поворот через пространственный угол Угол проецирования: Поворот через угол проецирования Напрямую: Прямое позиционирование круговых осей Последовательн ость осей Последовательность осей, вокруг которых выполняется вращение: - (только для режима поворота каждой осью) XYZ или XZY или YXZ или YZX или ZXY или ZYX Х Вращение вокруг X - (только для последовательности осей) Градус Y Вращение вокруг Y Градус Z Вращение вокруг Z Градус Позиция проецирования Положение проекции в пространстве - (только для режима поворота угол проецирования) Xa, Ya, Zp или Ya, Za, Zp или Za, Xa, Zp Xa Угол проецирования - (только для позиции проецирования) Градус Ya Угол проецирования Градус zp Угол поворота в плоскости Градус Имя круговой оси 1 Угол поворота круговой оси 1 - (только для режима поворота напрямую) Градус Имя круговой оси 2 Угол поворота круговой оси 2 Градус Z Угол поворота в плоскости Градус X1 Нулевая точка повернутой плоскости X Y1 Нулевая точка повернутой плоскости Y Z1 Нулевая точка повернутой плоскости Z Направление О Зависимость направления перемещения круговой оси 1 или 2 - (не для режима поворота напрямую) Инструмент о Острие инструмента при повороте Слежение Позиция острия инструмента сохраняется при повороте. Без слежения Позиция острия инструмента не сохраняется при повороте. 468 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.6 Другие циклы и функции Параметр Описание Единица X0 Исходная точка для вращения X Y0 Исходная точка для вращения Y Z0 Исходная точка для вращения Z Режим поворота О Каждой осью:
