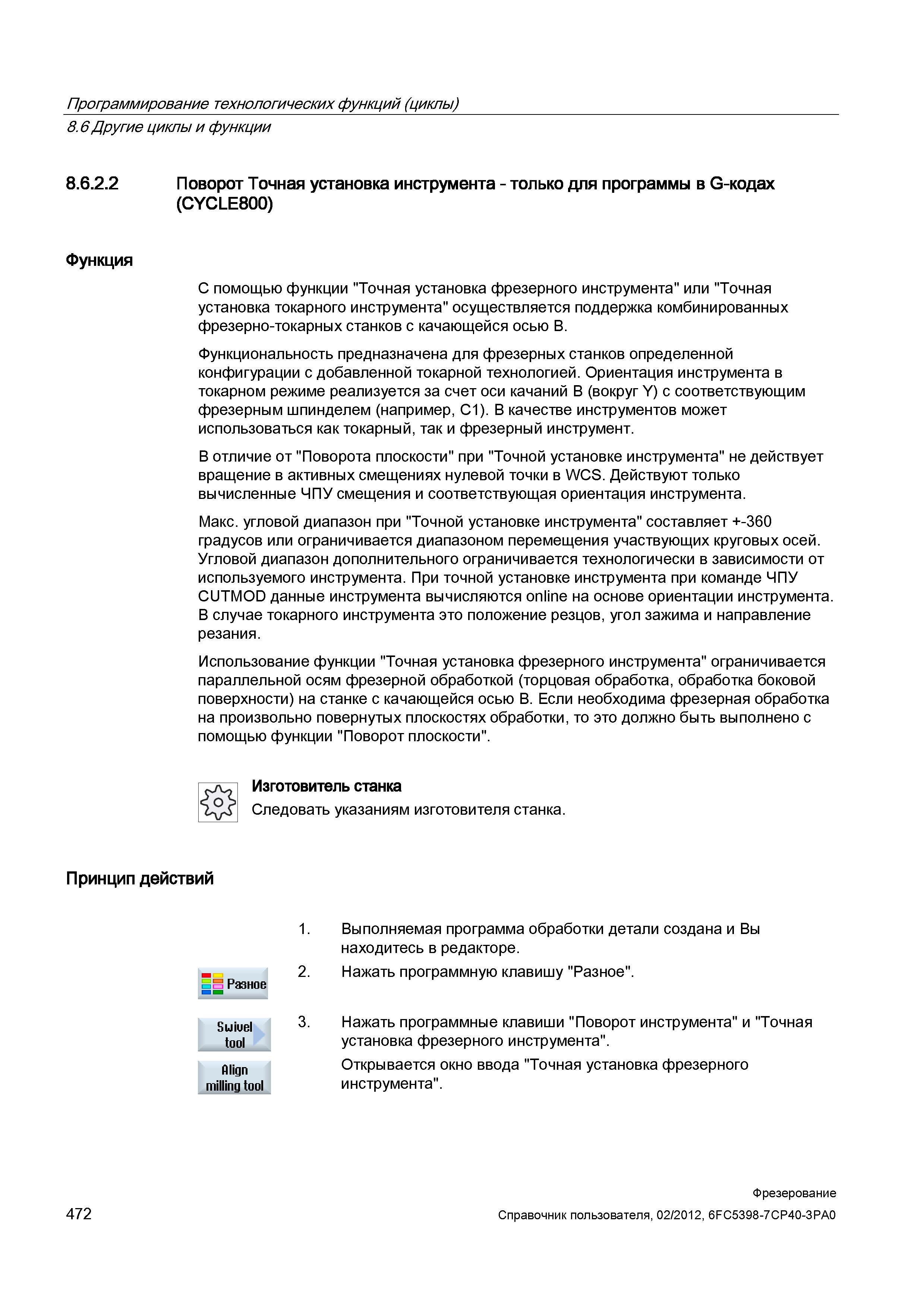

Функциональность предназначена для фрезерных станков определенной конфигурации с добавленной токарной технологией Ориентация инструмента в т

Функциональность предназначена для фрезерных станков определенной конфигурации с добавленной токарной технологией. Ориентация инструмента в токарном режиме реализуется за счет оси качаний B (вокруг Y) с соответствующим фрезерным шпинделем (например, C1). В качестве инструментов может использоваться как токарный, так и фрезерный инструмент. В отличие от "Поворота плоскости" при "Точной установке инструмента" не действует вращение в активных смещениях нулевой точки в WCS. Действуют только вычисленные ЧПУ смещения и соответствующая ориентация инструмента. Макс. угловой диапазон при "Точной установке инструмента" составляет +-360 градусов или ограничивается диапазоном перемещения участвующих круговых осей. Угловой диапазон дополнительного ограничивается технологически в зависимости от используемого инструмента. При точной установке инструмента при команде ЧПУ CUTMOD данные инструмента вычисляются online на основе ориентации инструмента. В случае токарного инструмента это положение резцов, угол зажима и направление резания. Использование функции "Точная установка фрезерного инструмента" ограничивается параллельной осям фрезерной обработкой (торцовая обработка, обработка боковой поверхности) на станке с качающейся осью B. Если необходима фрезерная обработка на произвольно повернутых плоскостях обработки, то это должно быть выполнено с помощью функции "Поворот плоскости". Изготовитель станка Следовать указаниям изготовителя станка. Принцип действий 1. Выполняемая программа обработки детали создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Разное". 3. Нажать программные клавиши "Поворот инструмента" и "Точная установка фрезерного инструмента". Открывается окно ввода "Точная установка фрезерного инструмента". В Разное Suiuel tool Align milling tool 472 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.6 Другие циклы и функции 8.6.2.2 Поворот Точная установка инструмента - только для программы в G-кодах (CYCLE800) Функция С помощью функции "Точная установка фрезерного инструмента" или "Точная установка токарного инструмента" осуществляется поддержка комбинированных фрезерно-токарных станков с качающейся осью B.
