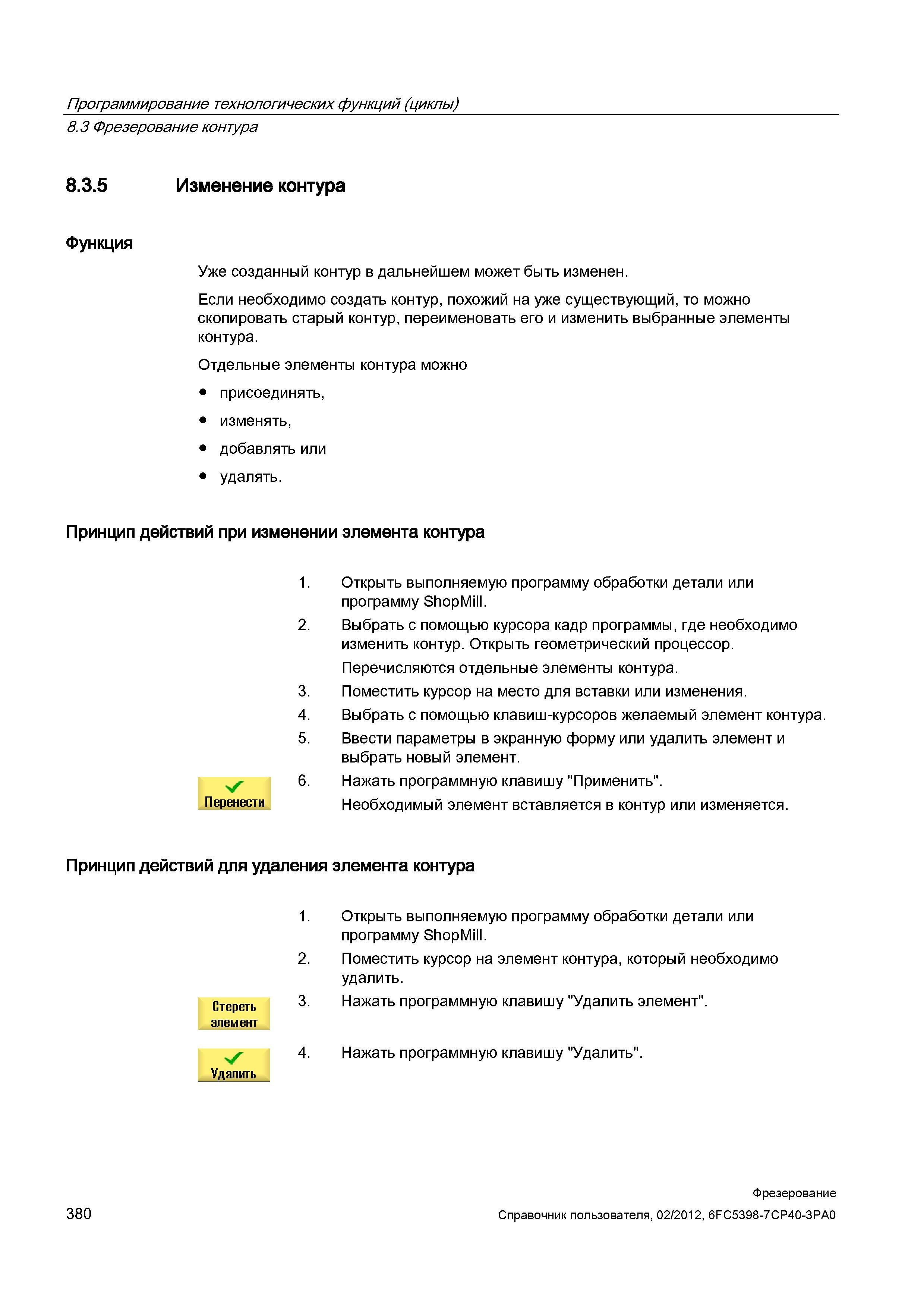

Уже созданный контур в дальнейшем может быть изменен. Если необходимо создать контур, похожий на уже существующий, то можно скопировать старый контур, переименовать его и изменить выбранные элементы контура. Отдельные элементы контура можно присоединять, изменять, добавлять или удалять. Принцип действий при изменении элемента контура 1. Открыть выполняемую программу обработки детали или программу ShopMill. 2. Выбрать с помощью курсора кадр программы, где необходимо изменить контур. Открыть геометрический процессор. Перечисляются отдельные элементы контура. 3. Поместить курсор на место для вставки или изменения. 4. Выбрать с помощью клавиш-курсоров желаемый элемент контура. 5. Ввести параметры в экранную форму или удалить элемент и выбрать новый элемент. 6. Нажать программную клавишу "Применить". Перенести Необходимый элемент вставляется в контур или изменяется. Принцип действий для удаления элемента контура 1. Открыть выполняемую программу обработки детали или программу ShopMill. 2. Поместить курсор на элемент контура, который необходимо удалить. Стереть 3. Нажать программную клавишу "Удалить элемент". элемент .у 4. Нажать программную клавишу "Удалить". Удалить 380 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.3 Фрезерование контура 8.3.5 Изменение контура Функция
