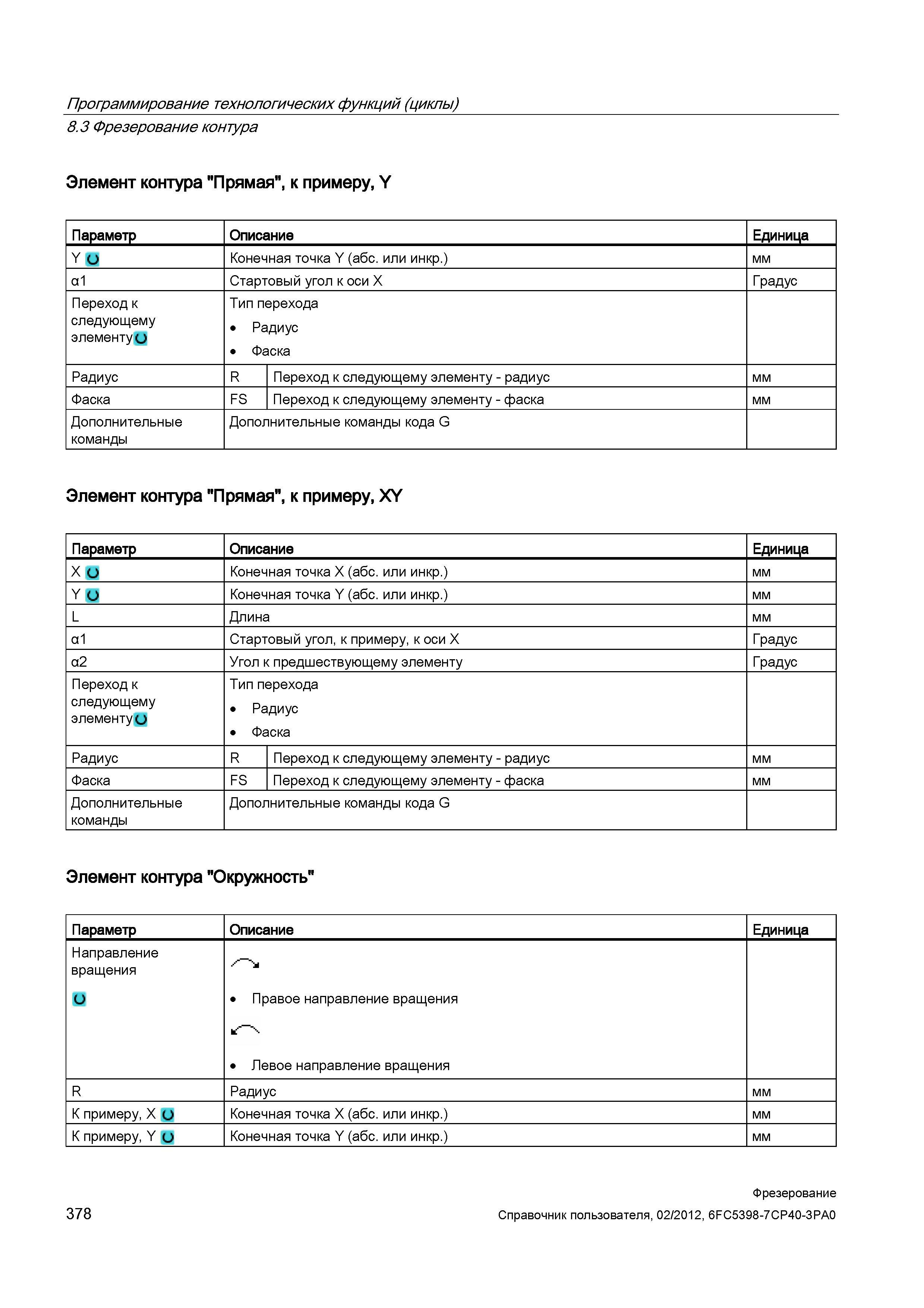

Программирование технологических функций (циклы) 8.3 Фрезерование контура Элемент контура "Прямая", к примеру, Y Параметр Описание Единица Y и Конечная точка Y (абс. или инкр.) мм сИ Стартовый угол к оси X Градус Переход к следующему элементуо Тип перехода Радиус Фаска Радиус R Переход к следующему элементу - радиус мм Фаска FS Переход к следующему элементу - фаска мм Дополнительные команды Дополнительные команды кода G Элемент контура "Прямая", к примеру, XY Параметр Описание Единица X и Конечная точка X (абс. или инкр.) мм Y U Конечная точка Y (абс. или инкр.) мм L Длина мм а1 Стартовый угол, к примеру, к оси X Градус а2 Угол к предшествующему элементу Градус Переход к следующему элементуо Тип перехода Радиус Фаска Радиус R Переход к следующему элементу - радиус мм Фаска FS Переход к следующему элементу - фаска мм Дополнительные команды Дополнительные команды кода G Элемент контура "Окружность" Параметр Описание Единица Направление вращения Правое направление вращения Левое направление вращения R Радиус мм К примеру, X и Конечная точка X (абс. или инкр.) мм К примеру, Y О Конечная точка Y (абс. или инкр.) мм 378 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0
