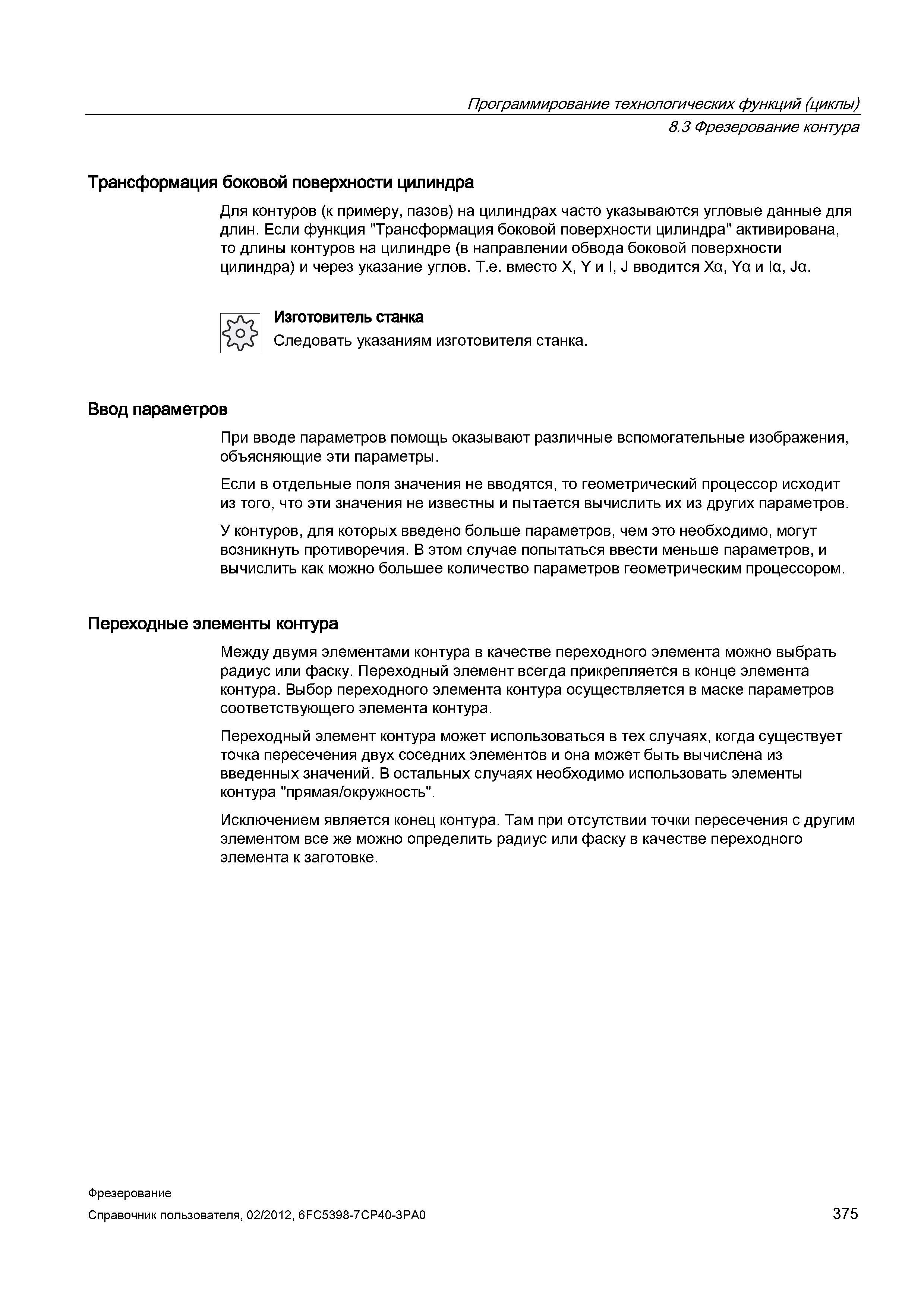

Фрезерование контура Трансформация боковой поверхности цилиндра Для контуров (к примеру, пазов) на цилиндрах часто указываются угловые данные для длин. Если функция "Трансформация боковой поверхности цилиндра" активирована, то длины контуров на цилиндре (в направлении обвода боковой поверхности цилиндра) и через указание углов. Т.е. вместо X, Y и I, J вводится Xa, Ya и Ia, Ja. Изготовитель станка Следовать указаниям изготовителя станка. Ввод параметров При вводе параметров помощь оказывают различные вспомогательные изображения, объясняющие эти параметры. Если в отдельные поля значения не вводятся, то геометрический процессор исходит из того, что эти значения не известны и пытается вычислить их из других параметров. У контуров, для которых введено больше параметров, чем это необходимо, могут возникнуть противоречия. В этом случае попытаться ввести меньше параметров, и вычислить как можно большее количество параметров геометрическим процессором. Переходные элементы контура Между двумя элементами контура в качестве переходного элемента можно выбрать радиус или фаску. Переходный элемент всегда прикрепляется в конце элемента контура. Выбор переходного элемента контура осуществляется в маске параметров соответствующего элемента контура. Переходный элемент контура может использоваться в тех случаях, когда существует точка пересечения двух соседних элементов и она может быть вычислена из введенных значений. В остальных случаях необходимо использовать элементы контура "прямая/окружность". Исключением является конец контура. Там при отсутствии точки пересечения с другим элементом все же можно определить радиус или фаску в качестве переходного элемента к заготовке. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 375 Программирование технологических функций (циклы) 8.3
