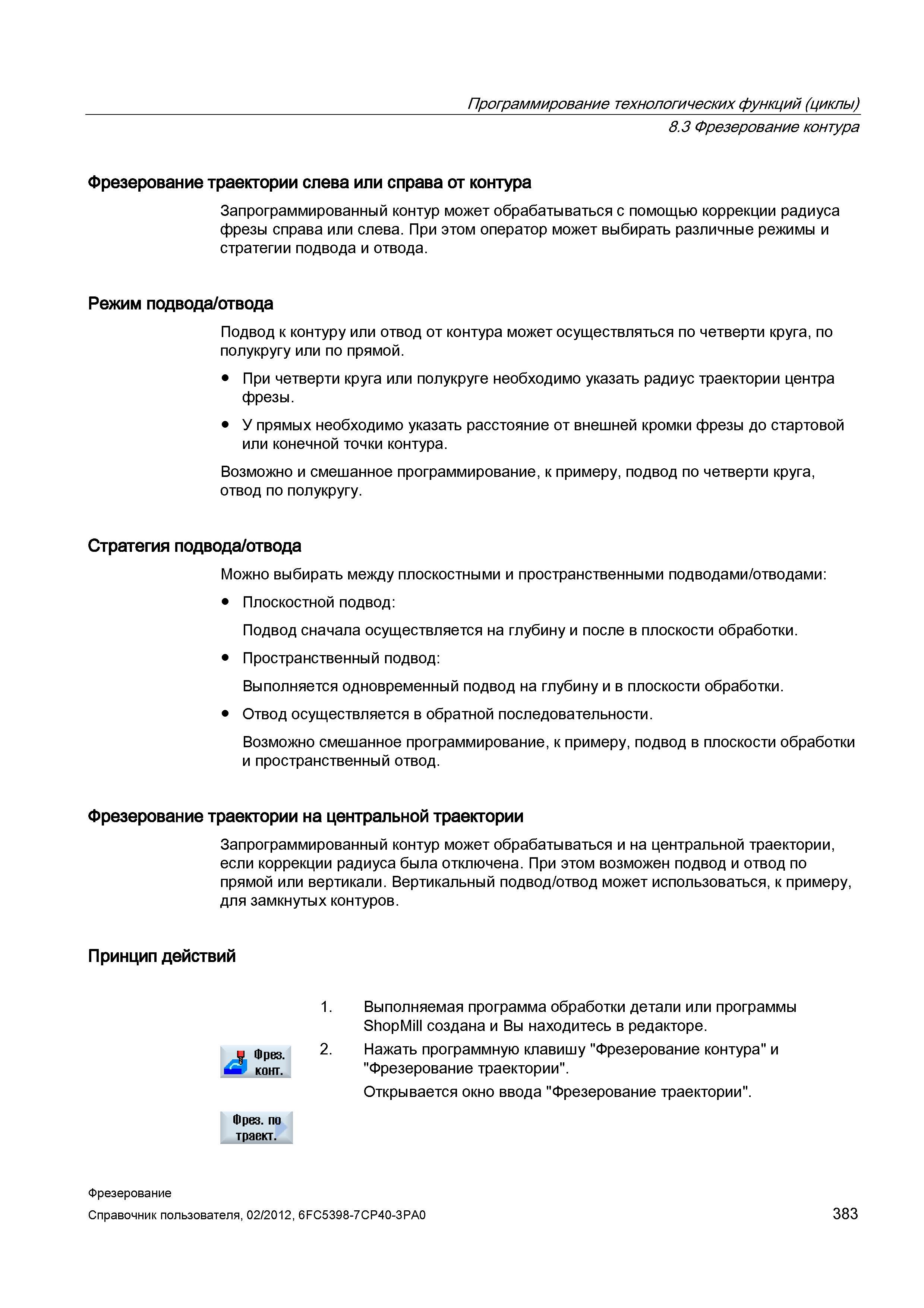

Фрезерование траектории слева или справа от контура Запрограммированный контур может обрабатываться с помощью коррекции радиуса фрезы справа или слева. При этом оператор может выбирать различные режимы и стратегии подвода и отвода. Режим подвода/отвода Подвод к контуру или отвод от контура может осуществляться по четверти круга, по полукругу или по прямой. При четверти круга или полукруге необходимо указать радиус траектории центра фрезы. У прямых необходимо указать расстояние от внешней кромки фрезы до стартовой или конечной точки контура. Возможно и смешанное программирование, к примеру, подвод по четверти круга, отвод по полукругу. Стратегия подвода/отвода Можно выбирать между плоскостными и пространственными подводами/отводами: Плоскостной подвод: Подвод сначала осуществляется на глубину и после в плоскости обработки. Пространственный подвод: Выполняется одновременный подвод на глубину и в плоскости обработки. Отвод осуществляется в обратной последовательности. Возможно смешанное программирование, к примеру, подвод в плоскости обработки и пространственный отвод. Фрезерование траектории на центральной траектории Запрограммированный контур может обрабатываться и на центральной траектории, если коррекции радиуса была отключена. При этом возможен подвод и отвод по прямой или вертикали. Вертикальный подвод/отвод может использоваться, к примеру, для замкнутых контуров. Принцип действий 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование контура" и "Фрезерование траектории". Открывается окно ввода "Фрезерование траектории". Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 383 Е Фрез. яш КОНТ. Фрез, по траект. Программирование технологических функций (циклы) 8.3 Фрезерование контура
