С помощью цикла Окружность позиций можно запрограммировать отверстия на полной окружности или делительной окружности с определенным радиусом

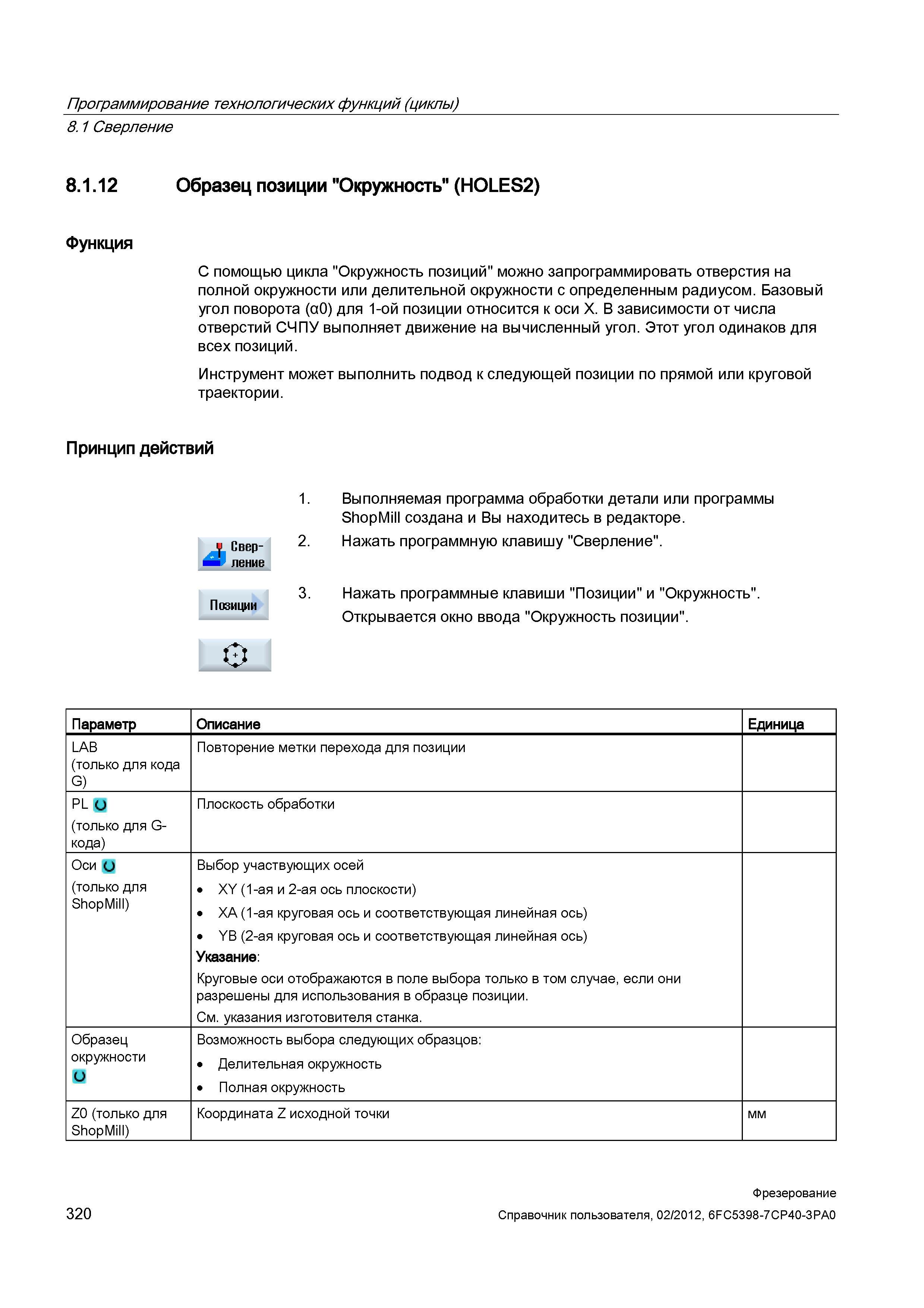

С помощью цикла "Окружность позиций" можно запрограммировать отверстия на полной окружности или делительной окружности с определенным радиусом. Базовый угол поворота (а0) для 1-ой позиции относится к оси X. В зависимости от числа отверстий СЧПУ выполняет движение на вычисленный угол. Этот угол одинаков для всех позиций. Инструмент может выполнить подвод к следующей позиции по прямой или круговой траектории. Принцип действий Свер- ление d Позиции О 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Сверление". 3. Нажать программные клавиши "Позиции" и "Окружность". Открывается окно ввода "Окружность позиции". Параметр Описание Единица LAB (только для кода G) Повторение метки перехода для позиции PL U (только для G-кода) Плоскость обработки Оси (J (только для ShopMill) Выбор участвующих осей XY (1-ая и 2-ая ось плоскости) XA (1-ая круговая ось и соответствующая линейная ось) YB (2-ая круговая ось и соответствующая линейная ось) Указание: Круговые оси отображаются в поле выбора только в том случае, если они разрешены для использования в образце позиции. См. указания изготовителя станка. Образец окружности Возможность выбора следующих образцов: Делительная окружность Полная окружность Z0 (только для ShopMill) Координата Z исходной точки мм 320 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.1 Сверление 8.1.12 Образец позиции "Окружность" (HOLES2) Функция
