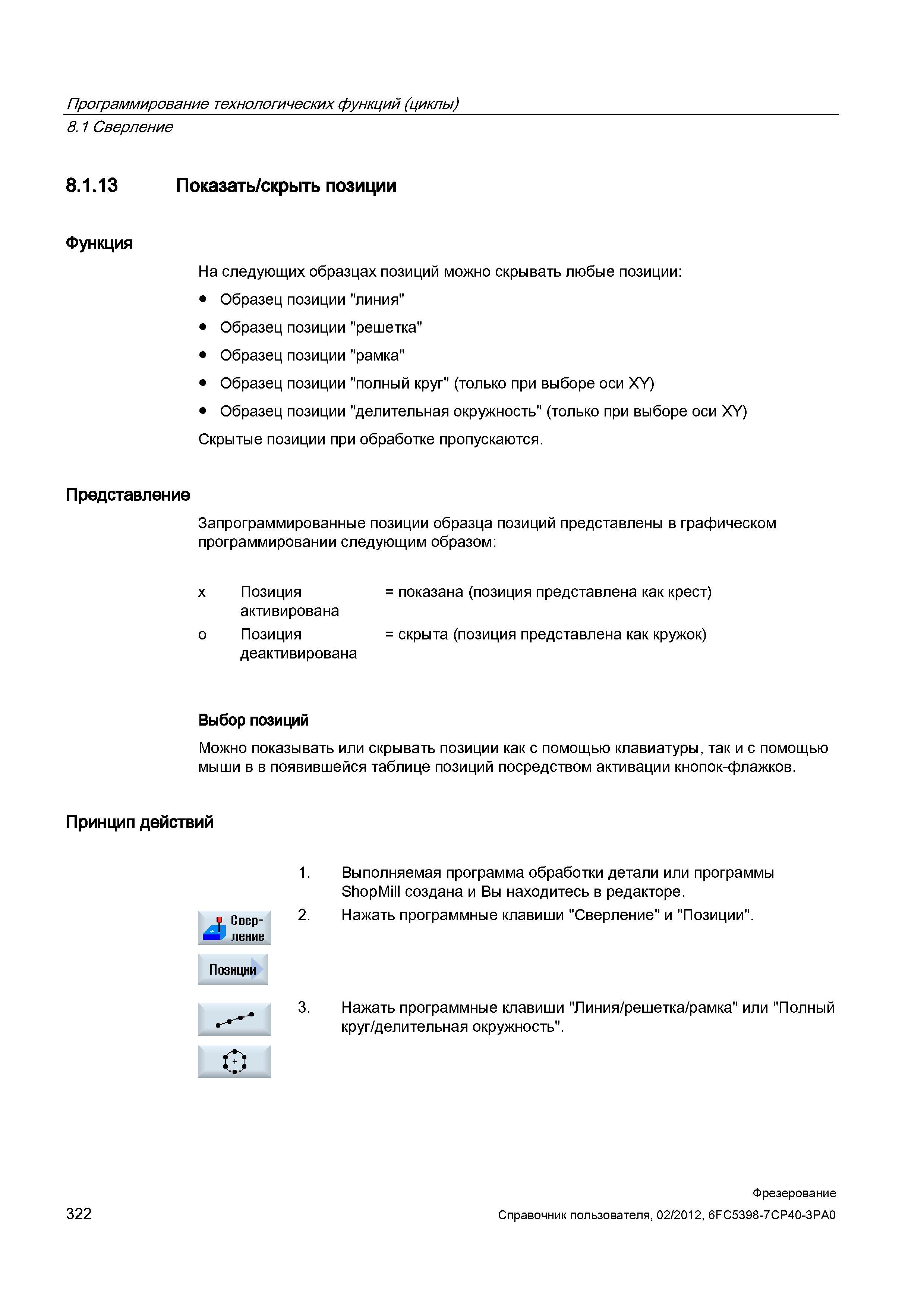

На следующих образцах позиций можно скрывать любые позиции: Образец позиции "линия" Образец позиции "решетка" Образец позиции "рамка" Образец позиции "полный круг" (только при выборе оси XY) Образец позиции "делительная окружность" (только при выборе оси XY) Скрытые позиции при обработке пропускаются. Представление Запрограммированные позиции образца позиций представлены в графическом программировании следующим образом: x Позиция = показана (позиция представлена как крест) активирована o Позиция = скрыта (позиция представлена как кружок) деактивирована Выбор позиций Можно показывать или скрывать позиции как с помощью клавиатуры, так и с помощью мыши в в появившейся таблице позиций посредством активации кнопок-флажков. Принцип действий Свер- ление Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. Нажать программные клавиши "Сверление" и "Позиции". Нажать программные клавиши "Линия/решетка/рамка" или "Полный круг/делительная окружность". 1 322 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.1 Сверление 8.1.13 Показать/скрыть позиции Функция
