С помощью возможности выбора Решетка можно запрограммировать любое число позиций, лежащих на одинаковом расстоянии на одной или нескольких п

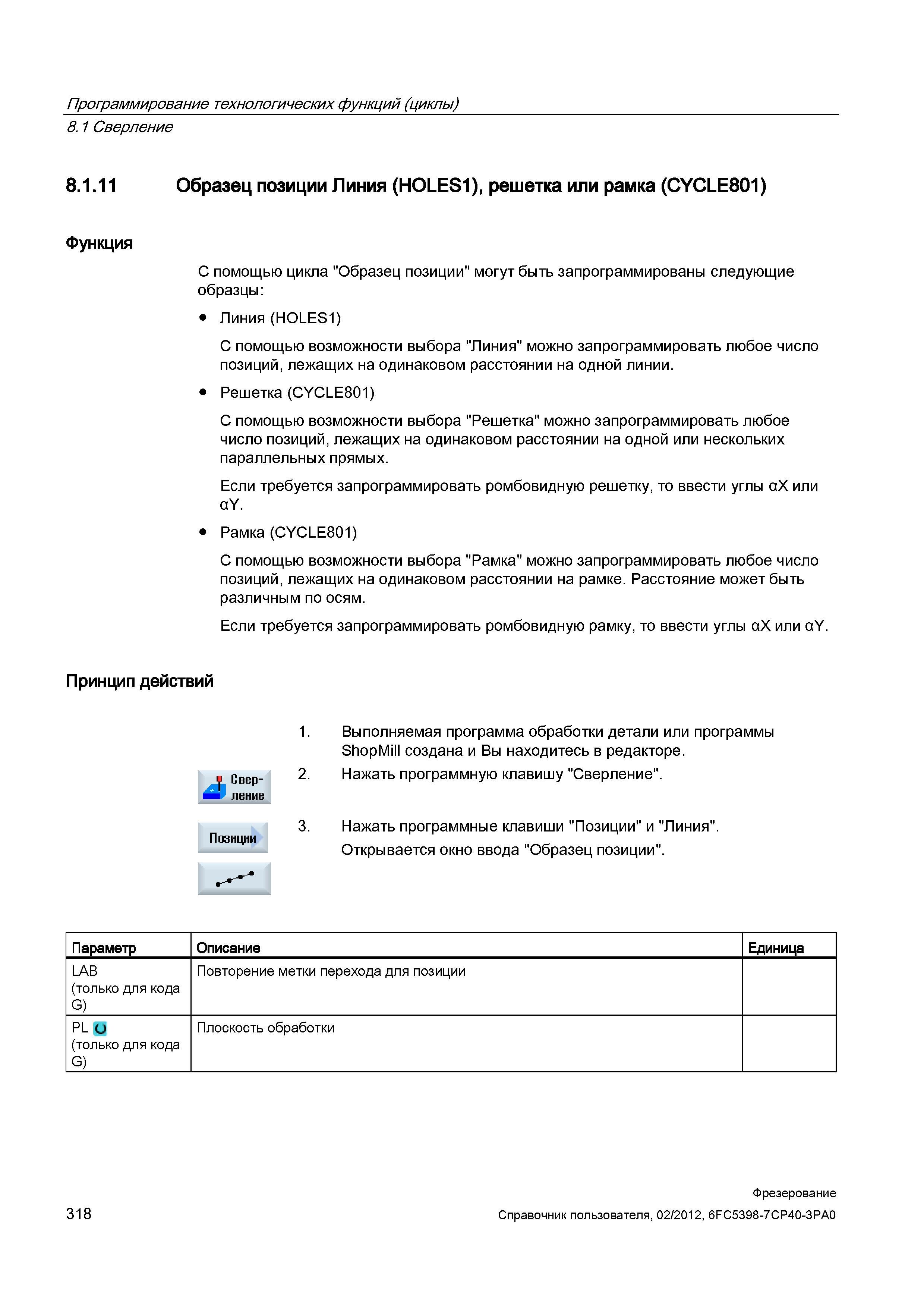

С помощью возможности выбора "Решетка" можно запрограммировать любое число позиций, лежащих на одинаковом расстоянии на одной или нескольких параллельных прямых. Если требуется запрограммировать ромбовидную решетку, то ввести углы аХ или aY. Рамка (CYCLE801) С помощью возможности выбора "Рамка" можно запрограммировать любое число позиций, лежащих на одинаковом расстоянии на рамке. Расстояние может быть различным по осям. Если требуется запрограммировать ромбовидную рамку, то ввести углы аХ или aY. Принцип действий Свер- ление 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Сверление". 3. Нажать программные клавиши "Позиции" и "Линия". Открывается окно ввода "Образец позиции". Параметр Описание Единица LAB (только для кода G) Повторение метки перехода для позиции PL U (только для кода G) Плоскость обработки 318 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.1 Сверление 8.1.11 Образец позиции Линия (HOLES1), решетка или рамка (CYCLE801) Функция С помощью цикла "Образец позиции" могут быть запрограммированы следующие образцы: Линия (HOLES1) С помощью возможности выбора "Линия" можно запрограммировать любое число позиций, лежащих на одинаковом расстоянии на одной линии. Решетка (CYCLE801)
